Parameterbeschreibungen

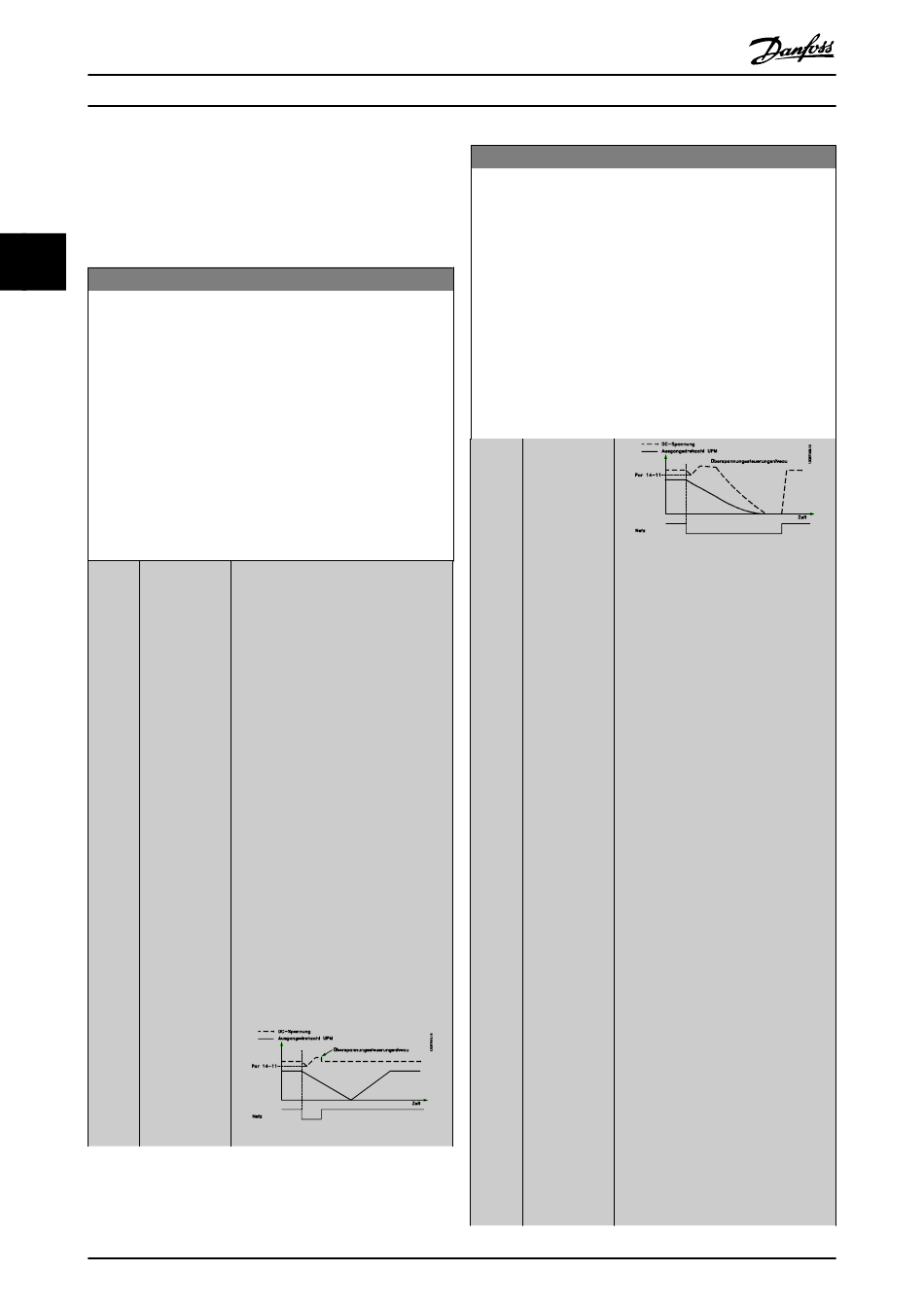

3.15.2 14-1* Netzausfall

Parameter zum Einstellen des Betriebsverhaltens bei Netzaus-
fall. Wenn ein Netzfehler auftritt, versucht der Frequenzum-
richter die Regelung kontrolliert fortzusetzen, bis die Leistung
von der DC-Zwischenkreisspannung verbraucht ist.
3 3

14-10 Netzausfall-Funktion

Par. 14-10 Netzausfall-Funktion wird in der Regel verwendet, wenn
sehr kurze Netzunterbrechungen (Spannungseinbrüche) vorliegen.
Bei 100 % Last und einer kurzen Spannungsunterbrechung fällt die
DC-Spannung an den Hauptkondensatoren schnell ab. Bei
größeren Frequenzumrichtern dauert es nur einige Millisekunden,
bis das DC-Niveau auf ca. 373 VDC gesunken ist und der Haupt-
IGBT abgeschaltet und die Kontrolle über den Motor verliert. Wenn
das Netz wiederhergestellt wird und der IGBT erneut startet,
entsprechen Ausgangsfrequenz und Spannungsvektor nicht der
Drehzahl/Frequenz des Motors. Das Ergebnis ist normalerweise
eine Überspannung oder ein Überstrom, was größtenteils zu einer
Abschaltblockierung führt. Par. 14-10 Netzausfall-Funktion kann
programmiert werden, um diese Situation zu verhindern.
Option:
144
FC300-Programmierungshandbuch
Funktion:
Funktion: Definiert das Verhalten des
Frequenzumrichters, wenn die
Netzspannung unter die in
Par. 14-11 Netzausfall-Spannung
eingestellte Grenze fällt.
Par. 14-10 Netzausfall-Funktion kann bei
laufendem Motor nicht geändert
werden.
Geregelte Rampe Ab:
Der Frequenzumrichter führt eine
geregelte Rampe Ab aus. Ist
Par. 2-10 Bremsfunktion auf Aus [0] oder
AC-Bremse [2] eingestellt, folgt die
Rampe der Überspannungsrampe. Ist in
Par. 2-10 Bremsfunktion [1] Bremswider-
stand gewählt, folgt die Rampe der
Einstellung in Par. 3-81 Rampenzeit
Schnellstopp.
Geregelte Rampe Ab [1]:
Nach dem Netz-Ein ist der Frequenzum-
richter startbereit. Geregelte Rampe Ab
und Abschaltung [2]: Nach dem Netz-Ein
muss ein Reset ausgeführt werden,
damit der Frequenzumrichter startet.
®
MG.33.M9.03 - VLT
14-10 Netzausfall-Funktion
Par. 14-10 Netzausfall-Funktion wird in der Regel verwendet, wenn
sehr kurze Netzunterbrechungen (Spannungseinbrüche) vorliegen.
Bei 100 % Last und einer kurzen Spannungsunterbrechung fällt die
DC-Spannung an den Hauptkondensatoren schnell ab. Bei
größeren Frequenzumrichtern dauert es nur einige Millisekunden,
bis das DC-Niveau auf ca. 373 VDC gesunken ist und der Haupt-
IGBT abgeschaltet und die Kontrolle über den Motor verliert. Wenn
das Netz wiederhergestellt wird und der IGBT erneut startet,
entsprechen Ausgangsfrequenz und Spannungsvektor nicht der
Drehzahl/Frequenz des Motors. Das Ergebnis ist normalerweise
eine Überspannung oder ein Überstrom, was größtenteils zu einer
Abschaltblockierung führt. Par. 14-10 Netzausfall-Funktion kann
programmiert werden, um diese Situation zu verhindern.
Option:
ist eine eingetragene Marke von Danfoss.
Funktion:
1. Der Frequenzumrichter ist
hochgefahren, bevor die
Energie durch DC/Trägheits-
moment der Last zu niedrig ist.
Der Frequenzumrichter führt
eine geregelte Rampe Ab
durch, wenn der Wert in
Par. 14-11 Netzausfall-
Spannung erreicht wurde.
2. Der Frequenzumrichter führt
eine geregelte Rampe Ab
durch, solange Zwischenkreis-
spannung vorhanden ist. Nach
diesem Punkt geht der Motor
in den Freilauf.
Kinetischer Speicher:
Der Frequenzumrichter führt einen
kinetischen Speicher aus. Ist
Par. 2-10 Bremsfunktion auf Aus [0] oder
AC-Bremse [2] eingestellt, folgt die
Rampe der Überspannungsrampe. Ist in
Par. 2-10 Bremsfunktion [1] Bremswider-
stand gewählt, folgt die Rampe der
Einstellung in Par. 3-81 Rampenzeit
Schnellstopp.
Kinetischer Speicher [4]: Der Frequen-
zumrichter läuft weiter, solange Energie
durch das Trägheitsmoment der Last
vorhanden ist.
Kinetischer Speicher [5]: Der Frequen-
zumrichter läuft weiter, solange Energie
durch das Trägheitsmoment der Last
vorhanden ist. Wenn die DC-Spannung
unter Par. 14-11 Netzausfall-Spannung
