Einführung
Kabelschirms über einen 100-nF-Kondensator mit Masse eine
Besserung herbeigeführt werden kann.
Die Digital- und Analogein- und -ausgänge müssen getrennt
an die Gleichtakteingänge des Frequenzumrichters (Klemme
20, 55, 39) angeschlossen werden, damit Erdströme von
beiden Gruppen die anderen Gruppen nicht beeinträchtigen.
Beispielsweise kann das Schalten eines Digitaleingangs das
Analogeingangssignal stören.

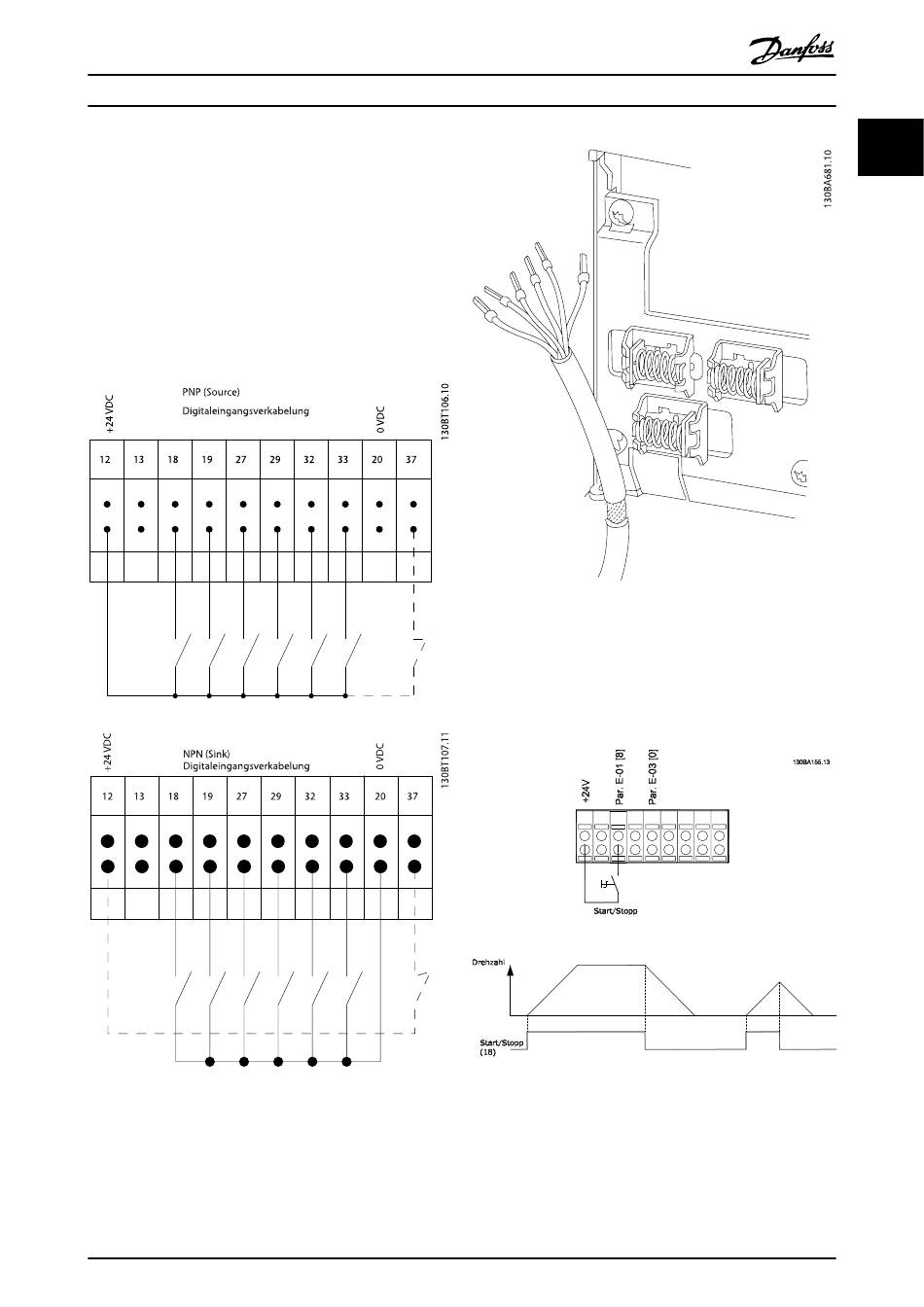

Eingangspolarität der Steuerklemmen
HINWEIS
Steuerkabel müssen abgeschirmt sein.
Hinweise zur richtigen Terminierung von Steuerkabeln finden
Sie im Abschnitt Erdung abgeschirmter Steuerkabel.
FC300-Programmierungshandbuch
1.1.6 Start/Stopp
Klemme 18 = Par. 5-10 Klemme 18 Digitaleingang [8] Start
Klemme 27 = Par. 5-12 Klemme 27 Digitaleingang [0] Ohne
Funktion (Standardeinstellung Motorfreilauf (inv.))
Klemme 37 = Sicherer Stopp (wenn verfügbar!)
®
MG.33.M9.03 - VLT ist eine eingetragene Marke von Danfoss.
