Programmieren
2 Programmieren
2 2
2.1 Die grafische und numerische LCP
Bedieneinheit
Am einfachsten lässt sich der Frequenzumrichter über die
grafische LCP Bedieneinheit (LCP 102) programmieren. Bei
Verwendung der numerischen Bedieneinheit (LCP 101) benöti-
gen Sie das Projektierungshandbuch des Frequenzumrichters
als Referenz.
2.1.1 Programmieren an der grafischen LCP
LCP
Die folgenden Anweisungen gelten für die grafische LCP (LCP
102):

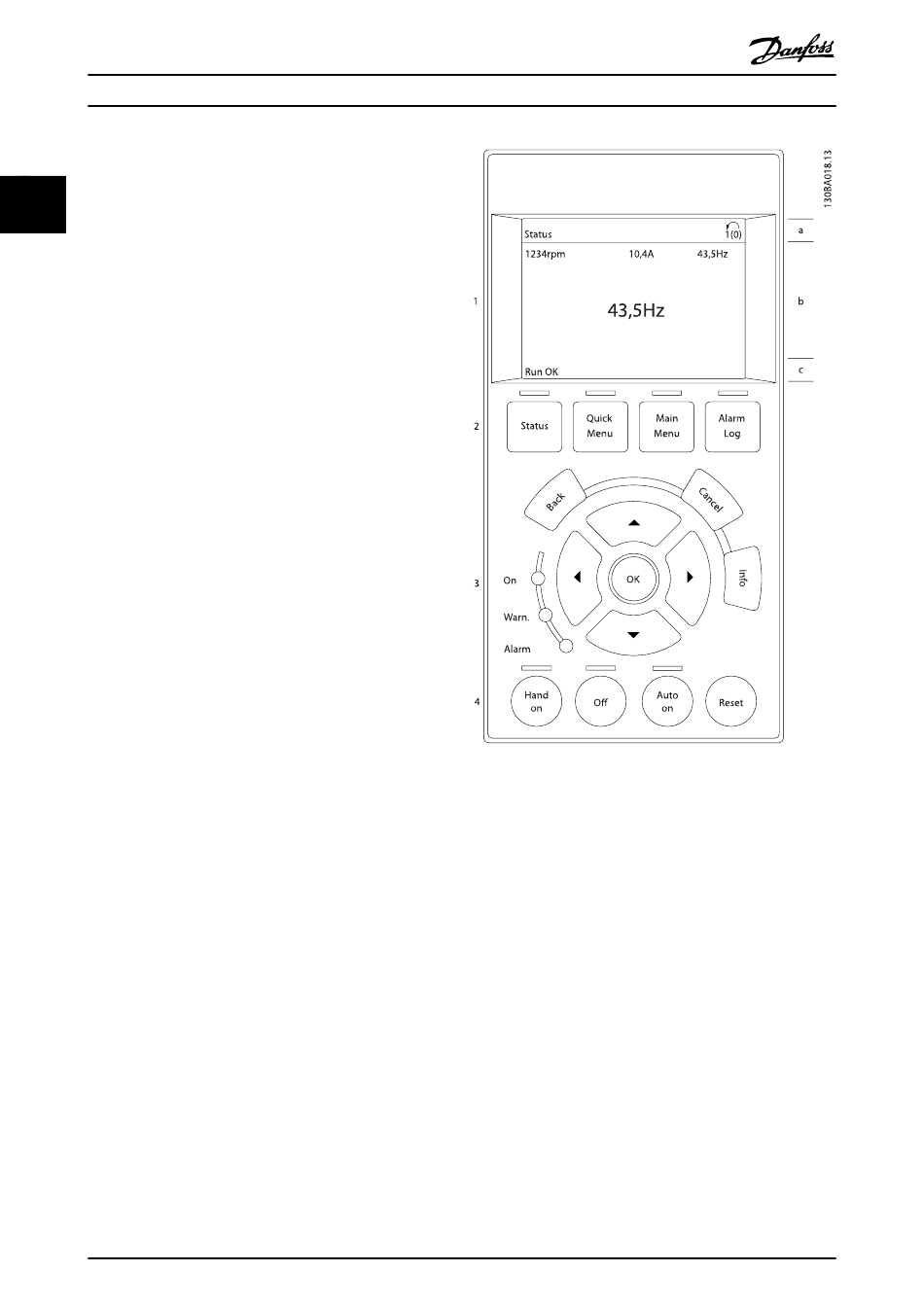

Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1. Grafikanzeige mit Statuszeilen.
2. Menütasten und Anzeige-LEDs – zum Ändern der
Parameter und zum Umschalten zwischen Display-
funktionen.
3. Navigationstasten und Kontroll-Anzeigen (LEDs).
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
Alle Daten werden auf einem Grafikdisplay LCP wiedergege-
ben (maximal fünf Betriebsvariablen), während [Status]
angezeigt wird.
Displayzeilen:
a. Statuszeile: Zustandsmeldungen in der Form von
Symbolen und Grafiken.
b. Zeile 1-2: Je nach Displayanzeigeart Anzeigebereich
für Betriebsvariablen oder für Parameternavigation
bzw. -änderung. Durch Drücken der Taste [Status]
kann eine zusätzliche Zeile eingefügt werden.
c. Statuszeile: Zustandsmeldungen in Textform.
12
FC300-Programmierungshandbuch
2.1.2 Das LCD-Display
Das LCD-Display verfügt über eine Hintergrundbeleuchtung
und eine alphanumerische Darstellung (6 Zeilen). Die Display-
zeilen zeigen die Drehrichtung (Pfeil), die gewählten Parame-
tereinstellungen sowie die aktuell gewählten Parametersätze
an. Die Anzeige ist in 3 Bereiche unterteilt:
Der obere Abschnitt zeigt im normalen Betrieb bis zu 2
Messungen.
In der oberen Zeile des Arbeitsbereichs werden unabhängig
vom Zustand (außer bei Alarm oder Warnung) bis zu 5
Messungen mit der entsprechenden Einheit angezeigt.
Der untere Bereich zeigt immer den Zustand des Frequenzum-
richters an.
®
