Parameterbeschreibungen
6-01 Signalausfall Funktion
Option: Funktion:
[5] Stopp und Übersteuerung zum Stopp und nachfolgender
Alarm Abschaltung.
[20] Motorfreilauf
[21] Freilauf und
Alarm
3.8.2 6-1* Analogeingang 1
Parameter zum Skalieren und Konfigurieren der Grenzwerte
für Analogeingang 1 (Klemme 53).

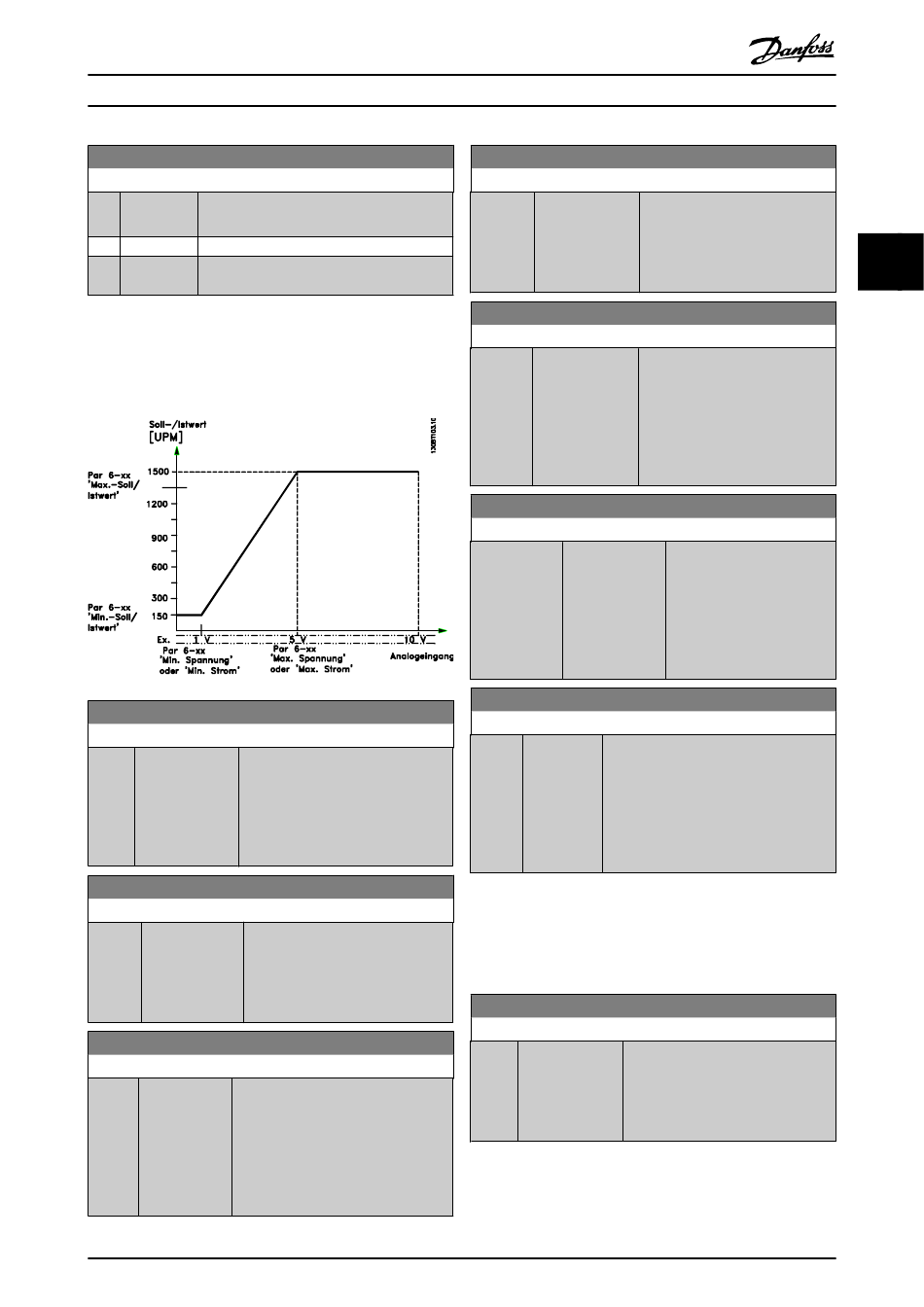

6-10 Klemme 53 Skal. Min.Spannung
Range: Funktion:
0.07 V [Application Eingabe der Min.-Spannung. Dieser
*
dependant] Analogeingang-Skalierungswert sollte
dem Min.-Sollwert aus
Par. 6-14 Klemme 53 Skal. Min.-Soll/
Istwert entsprechen. Siehe auch
Sollwertverarbeitung.
6-11 Klemme 53 Skal. Max.Spannung
Range: Funktion:
10.00 V [Application Parameter zum Skalieren der Max.-
*
dependant] Spannung. Dieser Analogeingang-
Skalierungswert sollte dem Max.-
Sollwert/Istwert aus Par. 6-15 Klemme
53 Skal. Max.-Soll/Istwert entsprechen.
6-12 Klemme 53 Skal. Min.Strom
Range: Funktion:
0.14 [Application Parameter zum Skalieren des Min.
mA dependant] Stroms. Dieses Sollwertsignal sollte dem
*
Min.-Sollwert aus Par. 3-02 Minimaler
Sollwert entsprechen. Der Wert muss >2
mA eingestellt werden, um die Signal-
ausfall Funktion in Par. 6-01 Signalausfall
Funktion zu aktivieren.
FC300-Programmierungshandbuch
3.8.3 6-2* Analogeingang 2
Parameter zum Skalieren und Konfigurieren der Grenzwerte
für Analogeingang 2 (Klemme 54).
®
MG.33.M9.03 - VLT ist eine eingetragene Marke von Danfoss.
6-13 Klemme 53 Skal. Max.Strom
Range: Funktion:
20.00 mA [Application Parameter zum Skalieren des Max.-
*
dependant] Stroms entsprechend dem Max.-
Sollwert/Istwert aus
Par. 6-15 Klemme 53 Skal. Max.-Soll/
Istwert.
6-14 Klemme 53 Skal. Min.-Soll/Istwert
Range: Funktion:
0.000 N/ [-999999.999 - Festlegung des minimalen Soll-/
A 999999.999 N/A] Istwertes als Bezug für den Min.-
*
Wert des Analogeingangs 53
(Par. 6-10 Klemme 53 Skal.
Min.Spannung und
Par. 6-12 Klemme 53 Skal.
Min.Strom).
6-15 Klemme 53 Skal. Max.-Soll/Istwert
Range:
Application [-999999.999 -
dependent 999999.999
*
ReferenceFeed-
backUnit]
6-16 Klemme 53 Filterzeit
Range: Funktion:
0.001 s [0.001 - Eingabe der Zeitkonstante. Dieses
*
10.000 s] Tiefpassfilter bedämpft das Signal an
Klemme 53. Ein hoher Wert ergibt mehr
Glättung, erhöht jedoch auch die Verzöge-
rung durch das Filter.
Dieser Parameter kann nicht bei laufen-
dem Motor geändert werden.
6-20 Klemme 54 Skal. Min.Spannung
Range: Funktion:
0.07 V [Application Eingabe der Min.-Spannung. Dieser
*
dependant] Analogeingang-Skalierungswert sollte
dem Min.-Sollwert aus
Par. 3-02 Minimaler Sollwert entspre-
chen. Siehe auch Sollwertverarbeitung.
Funktion:
Festlegen des Analogeingang-
Skalierungswerts, der dem
Max.-Sollwert/Istwert aus
Par. 6-11 Klemme 53 Skal.
Max.Spannung und
Par. 6-13 Klemme 53 Skal.
Max.Strom entspricht.
