Danfoss FC300 Programmierungshandbuch Seite 98

Parameterbeschreibungen
6-71 Kl. X45/1, Ausgang min. Skalierung
Range:
0,00 % [0,00 -
*
200,00 %]
3 3
6-72 Kl. X45/1, Ausgang max. Skalierung
Range:
100% [0,00 -
*
200,00
%]
6-73 Kl. X45/1, Wert bei Bussteuerung
Range:
0,00% [0,00 - 100,00%] Einstellung von Analogausgang 3
*
98
FC300-Programmierungshandbuch
Funktion:
Skalieren Sie das Min.-Signal an Klemme
X45/1 prozentual im Bezug auf den maxima-
len Wert des dargestellten Signals. Wird z. B.
0 mA (oder 0 Hz) bei 25 %des maximalen
Ausgangswerts benötigt, so ist 25 % zu
programmieren. Die Skalierung kann
entsprechende Auswahl in Par. 6-72 Klemme
X45/1 Max. Skalierung nie übersteigen.
Funktion:

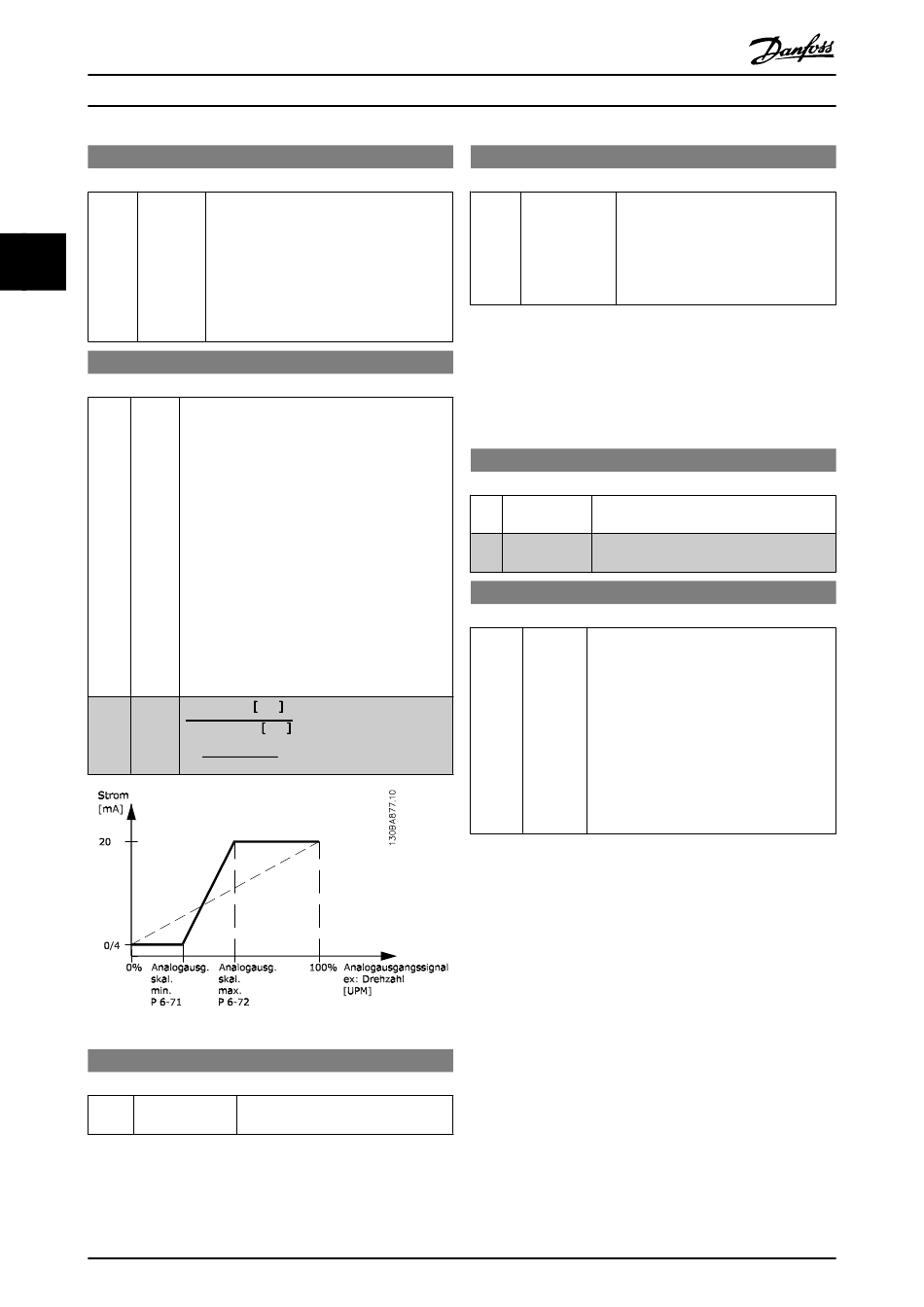

Dieser Parameter skaliert das Max.-Signal an
Ausgangsklemme X45/1 in Prozent des max.
Signalpegels. Wahl der Signalgröße und -pegel
(0/4-20 mA) erfolgt in Par. 6-50. Als Wert wird der
maximale Wert des Stromsignalausgangs
eingestellt. Der Ausgang kann so skaliert werden,
dass bei maximalem Signal ein Strom unter 20 mA
oder bei einem Signal von unter 100 % bereits 20
mA erreicht werden. Sollen die 20 mA bereits bei 0
bis 100 % des Signalwertes erreicht werden, ist der
prozentuale Wert direkt einzugeben, z. B. 50 % =
20 mA. Wenn bei maximalem Signal (100 %) ein
Strom zwischen 4 und 20 mA erreicht wird, ist der
Prozentwert wie folgt zu berechnen (Beispiel, in
dem der gewünschte max. Ausgangsstrom 10 mA
beträgt):
I BEREICH mA
x 100 %
I SOLL MAX mA
mA
20 − 4
x
= 100 % = 160 %
mA
10
Funktion:
(Klemme X45/1) bei Bussteuerung.
MG.33.M9.03 - VLT
6-74 Kl. X45/1, Wert bei Bus-Timeout
Range:
0,00 % [0,00 - 100,00
*
%]
3.8.9 6-8* Analogausgang 4 MCB 113
Parameter zum Skalieren und Konfigurieren der Grenzwerte
für Analogausgang 4. Kl. X45/3 und X45/4. Signalbereich des
Ausgangs: 0/4 - 20 mA. Die Auflösung am Analogausgang ist
11 Bit.
6-80 Kl. X45/3 Ausgang
Option:
[0] Ohne Funktion Gleiche Optionen wie für Par. 6-70 Kl. X45/1
*
6-81 Kl. X45/3, Ausgang min. Skalierung
Option:
[0,00 %] 0,00 -
200,00 %
*
®
ist eine eingetragene Marke von Danfoss.
Funktion:
Einstellung von Analogausgang 3
(Klemme X45/1).
Bei einem Bus-Timeout und einer
Timeout-Funktion in Par. 6-70 Kl. X45/1
Ausgang wird diese Voreinstellung
aktiviert.
Funktion:
Dieser Parameter definiert die Funktion des
Analogausgangs, Klemme X45/3.
Ausgang
Funktion:
Dieser Parameter skaliert das Min.-Signal an
Ausgangsklemme X45/3. Die Min. Skalierung
ist prozentual im Bezug auf den maximalen
Wert des dargestellten Signals anzugeben.
Der Wert kann nie höher sein als die entspre-
chende Auswahl in Par. 6-82 Klemme X45/3
Max. Skalierung, falls der Wert unter 100 %
liegt.
Dieser Parameter ist aktiv, wenn Optionsmo-
dul MCB 113 im Frequenzumrichter installiert
ist.
