Parameterbeschreibungen
4-35 Drehgeber-Fehler
Range: Funktion:
10 RPM [1 - 600 Definiert die max. zulässige Drehzahlabwei-
*
RPM] chung zwischen Motordrehzahl und FU-
Ausgang, wenn der Motor sich nicht auf der
Rampe befindet. Bei Regelung ohne
Rückführung wird die Motordrehzahl
geschätzt, bei Regelung mit Rückführung
stammt sie vom Drehgeber.
4-36 Drehgeber-Fehler Timeout-Zeit
Range: Funktion:
1.00 s [0.00 - 60.00 Definiert, wie lange der Drehzahlfehler
*
s] überschritten sein muss, bevor die
Überwachungsfunktion (Par. 4-35 Drehge-
ber-Fehler) ausgeführt wird.
4-37 Drehgeber-Fehler Rampe
Range: Funktion:
100 RPM [1 - 600 Definiert die max. zulässige Drehzahlab-
*
RPM] weichung zwischen Motordrehzahl und
FU-Ausgang, wenn der Motor auf der
Rampe betrieben wird. Bei Regelung ohne
Rückführung wird die Motordrehzahl
geschätzt, bei Regelung mit Rückführung
stammt sie vom Drehgeber.
4-38 Drehgeber-Fehler Rampe Timeout-Zeit
Range: Funktion:
1.00 s [0.00 - 60.00 Definiert, wie lange der Drehzahlfehler (Par.
*
s] 4-37) bei Rampenlauf überschritten sein
muss, bevor die Überwachungsfunktion
(Par. 4-37 Drehgeber-Fehler Rampe)
ausgeführt wird.
4-39 Drehgeber-Fehler nach Rampen-Timeout
Range: Funktion:
5.00 s [0.00 - 60.00 Timeout-Zeit nach der Rampe eingeben,
*
s] in der Par. 4-37 Drehgeber-Fehler Rampe
und Par. 4-38 Drehgeber-Fehler Rampe
Timeout-Zeit noch aktiv sind.
3.6.3 4-5* Warnungen Grenzen
Parameter zum Definieren von Warngrenzen für Strom,
Drehzahl, Sollwert und Istwert. Auf dem Display angezeigte
Warnungen können als Ausgang programmiert oder über
seriellen Bus gesendet werden.
Die Anzeige der Warnungen erfolgt am LCP-Display, an
entsprechend programmierten Digital- oder Relais-Ausgängen
oder über die Bus-Schnittstelle.
FC300-Programmierungshandbuch
®
MG.33.M9.03 - VLT ist eine eingetragene Marke von Danfoss.
4-50 Warnung Strom niedrig
Range: Funktion:
0.00 A [Application Angabe eines Min.-Stromwerts. Wenn
*
dependant] der Motorstrom diesen Grenzwert
unterschreitet, wird im Display eine
Meldung angezeigt. An den Klemmen
27 oder 29 (nur FC 302) und den
Relaisausgängen 01 oder 02 (nur FC 302)
kann ein Zustandssignal erzeugt

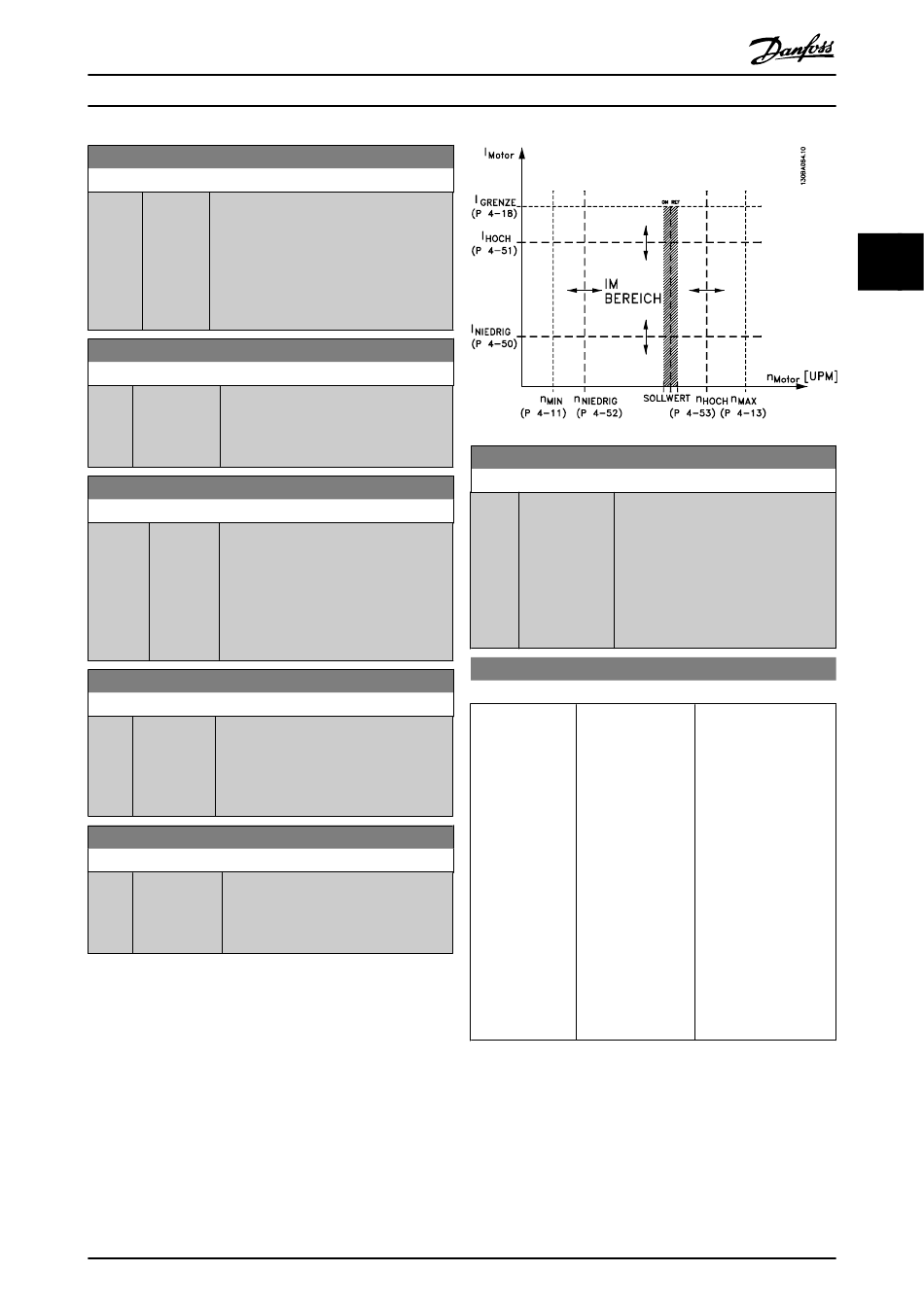

werden. Siehe Zeichnung.
4-51 Warnung Strom hoch
Option:
[Par. 16-37 Max.- Par. 4-50 Warnung
WR-Strom A] Strom niedrig -
*
Par. 16-37 Max.-WR-
Strom A
3
Funktion:
Angabe eines Max.-
Stromwerts. Wenn der
Motorstrom diesen
Grenzwert überschreitet,
wird im Display eine
Meldung angezeigt.
Zusätzlich kann ein
entsprechendes
Zustandssignal auf den
Digital- und Relaisaus-
gängen erzeugt werden.
Siehe auch Par. 5-3* und
5-4*. Geben Sie die
Grenze innerhalb des
Drehzahlbereichs des
Frequenzumrichters an.
Siehe Zeichnung in
diesem Abschnitt.
