Parameterbeschreibungen
14-21 Autom. Quittieren Zeit
Range: Funktion:
10 s [0 - 600 s] Dieser Parameter definiert die Wartezeit, die
*
zwischen zwei autom. Quittierversuchen liegen
soll Dieser Parameter ist aktiv, wenn in
Par. 14-20 Quittierfunktion Autom. Quittieren [1]
- [13] eingestellt ist.
14-22 Betriebsart
Option: Funktion:
Mit diesem Parameter wird normaler Betrieb
angegeben, es werden Tests ausgeführt oder alle
Parameter außer Par. 15-03 Anzahl Netz-Ein,
Par. 15-04 Anzahl Übertemperaturen und
Par. 15-05 Anzahl Überspannungen initialisiert.
Die gewählte Funktion wird erst dann
ausgeführt, wenn die Netzversorgung des
Frequenzumrichters aus- und wieder eingeschal-
tet worden ist.
Normal Betrieb [0] ist die Werkseinstellung.
Steuerkartentest [1] ist zu wählen, um die Analog-
und Digitalausgänge und die Steuerspannung
von +10 V zu überprüfen. Dieser Test erfordert
den Anschluss eines Prüfsteckers (siehe Verdrah-
tungsbeispiel). Verwenden Sie folgendes Verfah-
ren für den Steuerkartentest:
1. Wählen Sie Steuerkartentest [1].
2. Netzspannung unterbrechen und
warten, bis die Displaybeleuchtung
erlischt.
3. Einstellung Schalter S201 (A53) und
S202 (A54) = „EIN" / I.
4. Prüfstecker einsetzen (siehe unten).
5. Netzspannung wieder einschalten.
6. Es laufen verschiedene Tests ab.
7. Das Ergebnis wird am LCP angezeigt,
und der Frequenzumrichter geht in
eine unendliche Schleife.
8. Par. 14-22 Betriebsart wird automatisch
auf Normalbetrieb eingestellt. Nach
einem Steuerkartentest sollte erneut
die Netzspannung abgeschaltet
werden.
Ist der Test OK:
LCP Anzeige: Steuerkarte OK.
Netzversorgung trennen und Prüfstecker
abziehen. Die grüne LED auf der Steuerkarte
leuchtet auf.
Weist der Test Fehler auf:
LCP Anzeige: E/A-Fehler der Steuerkarte.
Frequenzumrichter oder Steuerkarte ersetzen.
Die rote LED auf der Steuerkarte leuchtet.
FC300-Programmierungshandbuch
®
MG.33.M9.03 - VLT ist eine eingetragene Marke von Danfoss.
14-22 Betriebsart
Option: Funktion:

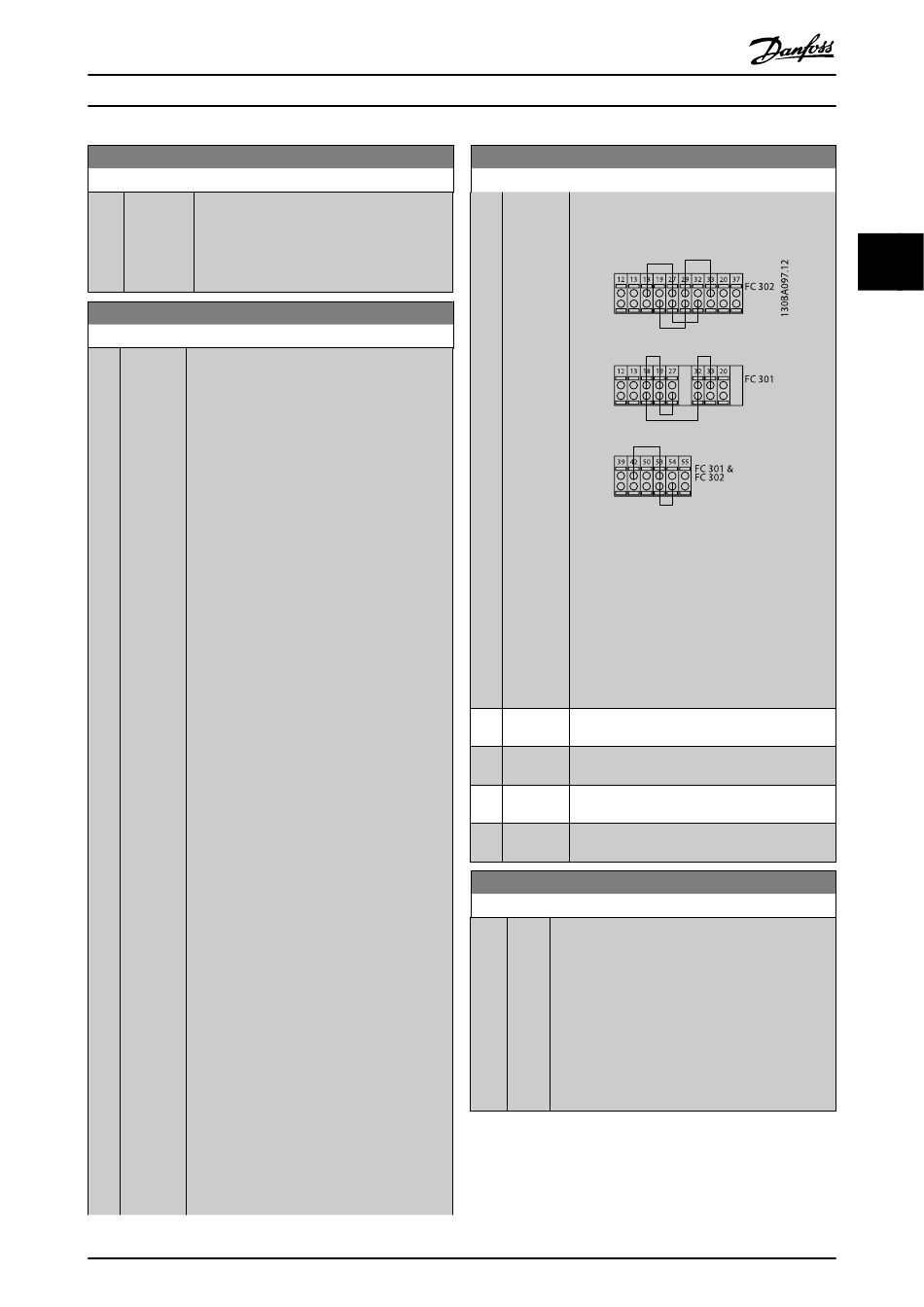

Prüfstecker (folgende Klemmen sind miteinander
zu verbinden): 18 - 27 - 32; 19 - 29 - 33; 42 - 53 -
54
Initialisieren [2] ist zu wählen, um alle Parameter-
werte auf die Werkseinstellung zurückzusetzen
(ausgenommen Par. 15-03 Anzahl Netz-Ein,
Par. 15-04 Anzahl Übertemperaturen und
Par. 15-05 Anzahl Überspannungen). Nach
Auswahl von Initialisierung ist der Frequenzum-
richter aus- und wieder einzuschalten.
Par. 14-22 Betriebsart stellt sich selbst auf Normal
Betrieb [0] zurück.
[0] Normal
*
Betrieb
[1] Steuerkar-
tentest
[2] Initialisie-
rung
[3] Bootmo-
dus
14-24 Stromgrenze Verzögerungszeit
Range: Funktion:
60 s [0 - Eingabe der Abschaltverzögerung bei Erreichen der
*
60 s] Stromgrenze in Sekunden. Wenn der Ausgangsstrom
die Stromgrenze (Par. 4-18 Stromgrenze) erreicht,
wird eine Warnung ausgegeben. Wenn die Warnung
über den in diesem Parameter eingestellten
Zeitraum aktiv war, schaltet der Frequenzumrichter
ab. Die Abschaltverzögerung wird durch Einstellung
des Parameters auf 60 s = AUS deaktiviert. Die
thermische Überwachung des Frequenzumrichters
ist jedoch weiterhin aktiv.
