Parameterbeschreibungen
5-56 Klemme 33 Max. Frequenz
Range: Funktion:
100 Hz [0 - 110000 Parameter zum Skalieren der Max.-
*
Hz] Frequenz entsprechend der Max.-
Drehzahl der Motorwelle (Max.-Sollwert)
aus Par. 5-58 Klemme 33 Max. Soll-/
Istwert.
5-57 Klemme 33 Min. Soll-/Istwert
Range:
0.000 N/ [-999999.999 -
A 999999.999 N/A]
*
5-58 Klemme 33 Max. Soll-/Istwert
Range:
Application [-999999.999 -
dependent 999999.999
*
ReferenceFeed-
backUnit]
5-59 Pulseingang 33 Filterzeit
Range: Funktion:
100 ms [1 - 1000 Eingabe der Filterzeit des Pulseingangs. Ein
*
ms] hoher Wert ergibt mehr Glättung,
erhöht jedoch auch die Verzögerung durch
den Filter. Dies ist vorteilhaft, wenn z. B.
viele Störsignale im System sind. Dieser
Parameter kann nicht bei laufendem Motor
geändert werden.
FC300-Programmierungshandbuch
Funktion:
Festlegung des minimalen Soll-/
Istwertes als Bezug für die Min.
Frequenz des Pulseingangs 33
(Par. 5-52 Klemme 29 Min. Soll-/
Istwert).
Funktion:
Parameter zum Skalieren des
Max.-Sollwerts [UPM] für die
Motorwellendrehzahl. Siehe
auch Par. 5-53 Klemme 29
Max. Soll-/Istwert.
®
MG.33.M9.03 - VLT ist eine eingetragene Marke von Danfoss.

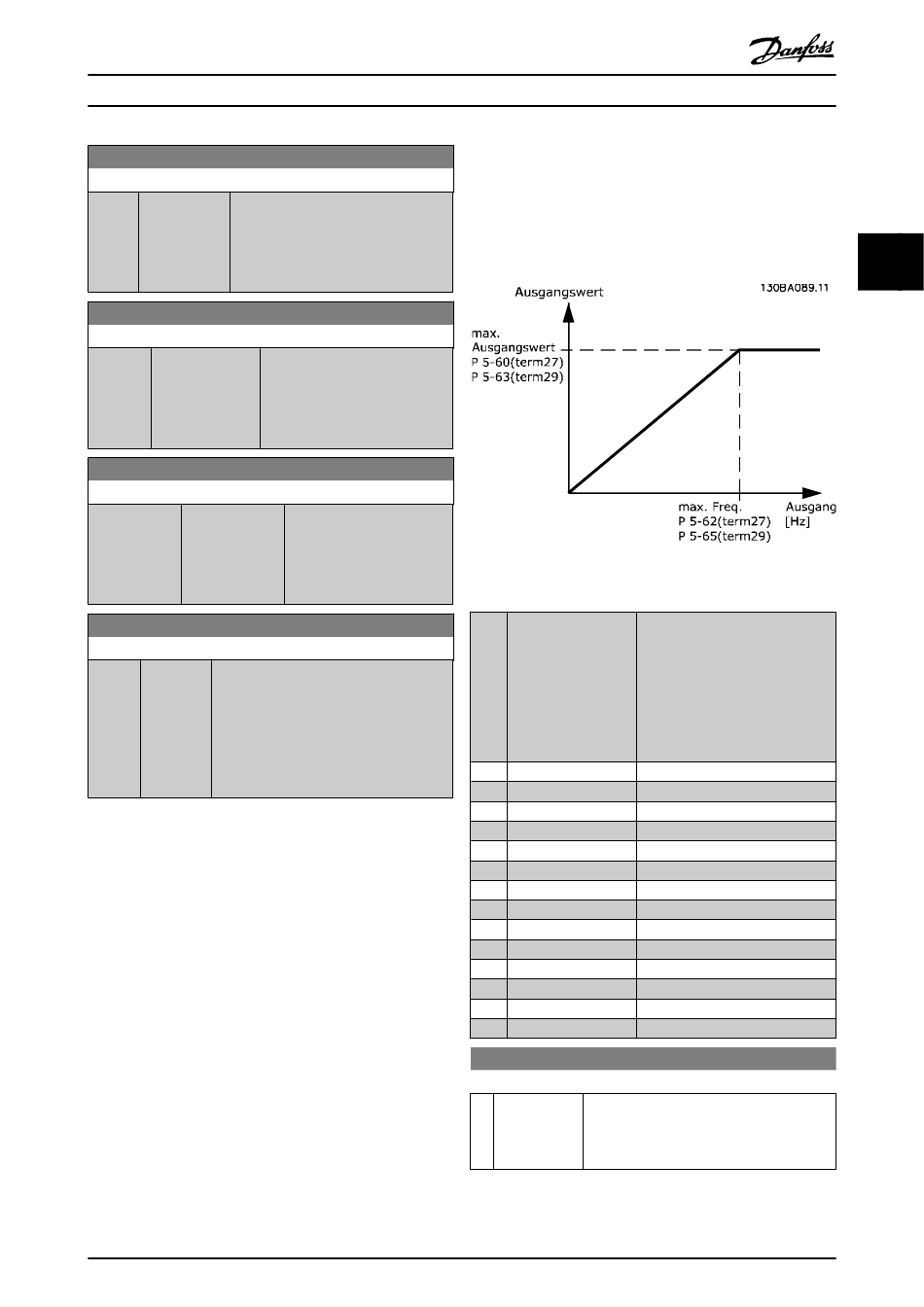

3.7.6 5-6* Pulsausgänge
Mit diesen Parametern werden Funktion und Skalierung der
Pulsausgänge konfiguriert. Klemme 27 und 29 können in
Par. 5-01 Klemme 27 Funktion bzw. Par. 5-02 Klemme 29 Funkti-
on als Pulsausgänge definiert werden.
Parameter zur Definition des Ausgangs:
Parameter zum Konfigurieren der
Skalierung und Funktionalität der
Pulsausgänge. Die Pulsausgänge
sind Klemme 27 oder 29 zugewie-
sen. Stellen Sie hierzu Klemme 27 in
Par. 5-01 Klemme 27 Funktion oder
Klemme 29 in Par. 5-02 Klemme 29
Funktion auf „Ausgang [1]" ein.
[0] Ohne Funktion
[45] Bussteuerung
[48] Bus-Strg., Timeout
[51] MCO-gesteuert
[100] Ausg.freq. 0-20 mA
[101] Sollwert 0-20 mA
[102] Istwert 0-20 mA
[103] Motorstr. 0-20 mA
[104] Drehm.%max.0-20 mA
[105] Drehm.%nom.0-20 mA
[106] Leistung 0-20 mA
[107] Drehzahl 0-20 mA
[108] Drehm. 0-20 mA
[109] Max.Ausg.fr.0-20 mA
5-60 Klemme 27 Pulsausgang
Option: Funktion:
[0] Ohne Funktion Konfiguration des Pulsausgangs an Klemme
27.
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
3 3
