Parameterbeschreibungen
5-40 Relaisfunktion
Array [9]
(Relais 1 [0], Relais 2 [1], Relais 3 [2] (MCB 113), Relais 4 [3] (MCB
113), Relais 5 [4] (MCB 113), Relais 6 [5] (MCB 113), Relais 7 [6] (MCB
105), Relais 8 [7] (MCB 105), Relais 9 [8] (MCB 105))
Option: Funktion:
Die in
Par. 3-13 Sollwer
tvorgabe
eingestellte
Sollwertvorgabe.
Sollwertvorgabe:
Ort Hand/Auto
Par. 3-13 Sollwer
tvorgabe [2]
Sollwertvorgabe:
Fern Hand/Auto
Par. 3-13 Sollwer
tvorgabe [1]
Sollwertvorgabe:
Umschalt. Hand/
Auto
Hand on
Hand on -> Off
(Aus)
Auto on-> Off
(Aus)
Auto
[121] Fern-Sollwert aktiv Der Ausgang ist aktiv, wenn
Par. 3-13 Sollwertvorgabe = [1] Fern
oder = [0] Umschalt. Hand / Auto,
während das LCP gleichzeitig im
Autobetrieb ist. Siehe oben.
[122] Kein Alarm Der Ausgang ist aktiv, wenn kein Alarm
vorliegt.
[123] Startbefehl aktiv Der Ausgang ist aktiv, wenn ein
Startbefehl ausgeführt wird (z. B. über
Bus-Schnittstelle, Digitaleingang,
[Hand on] oder [Auto on]), und kein
übergeordneter Stopp vorliegt.
[124] Reversierung aktiv Der Ausgang ist aktiv, wenn der
Frequenzumrichter einen Linkslauf
ausführt (logisches Produkt der
Zustandsbits „Motor ein" UND
„Reversierung").
[125] Handbetrieb Der Ausgang ist aktiv, wenn der
Frequenzumrichter im Handbetrieb
läuft (Anzeige durch LED über der
[Hand on]-Taste).
[126] Autobetrieb Der Ausgang ist aktiv, wenn der
Frequenzumrichter im Autobetrieb ist
(angezeigt durch LED über LCP-Taste
[Auto on]).
FC300-Programmierungshandbuch
Ortsoll- Fernsoll-
wert wert
aktiv aktiv
[120] [121]
1 0
0 1
1 0
1 0
0 0
0 1
®
MG.33.M9.03 - VLT ist eine eingetragene Marke von Danfoss.

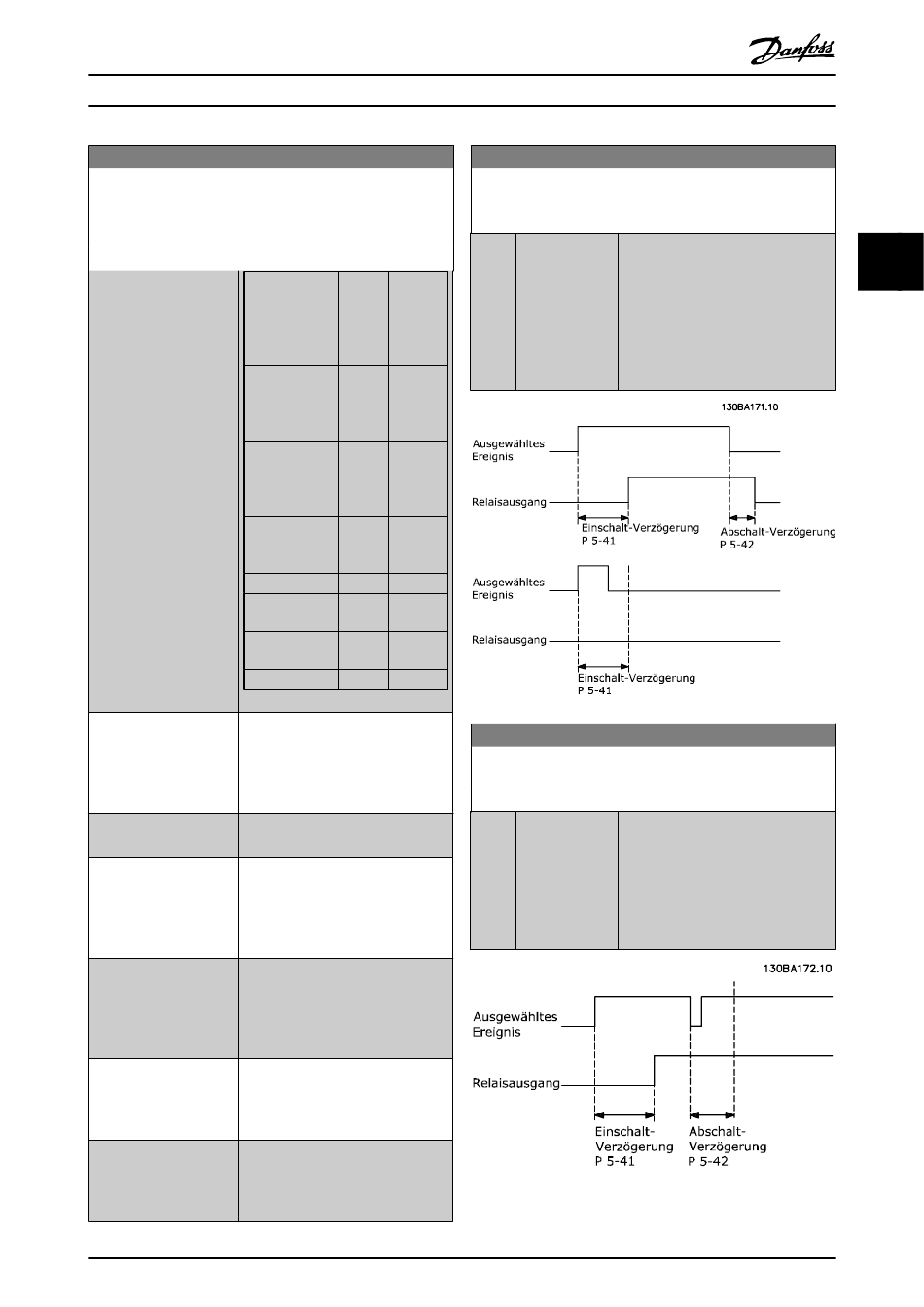

5-41 Ein Verzög., Relais
Array [9] (Relais 1 [0], Relais 2 [1], Relais 3 [2], Relais 4 [3], Relais 5
[4], Relais 6 [5], Relais 7 [6], Relais 8 [7], Relais 9 [8])
Range: Funktion:
0.01 s [0.01 - 600.00 s] Ermöglicht eine Verzögerung der
*
Relaiseinschaltzeit. Es können individu-
ell Verzögerungszeiten für die verfüg-
baren mechanischen Relais und für die
Zusatzrelais der MCO 105 in einer
Array-Funktion gewählt werden. Siehe
Par. 5-40 Relaisfunktion. Relais 3-6
gehören zu MCB 113.
5-42 Aus Verzög., Relais
Array [9] (Relais 1 [0], Relais 2 [1], Relais 3 [2], Relais 4 [3], Relais 5
[4], Relais 6 [5], Relais 7 [6], Relais 8 [7], Relais 9 [8])
Range: Funktion:
0.01 s [0.01 - 600.00 s] Ermöglicht eine Verzögerung der
*
Relaiseinschaltzeit. Es können individu-
ell Verzögerungszeiten für die verfüg-
baren mechanischen Relais und für die
Zusatzrelais der MCO 105 in einer
Array-Funktion gewählt werden. Siehe
Par. 5-40 Relaisfunktion.
