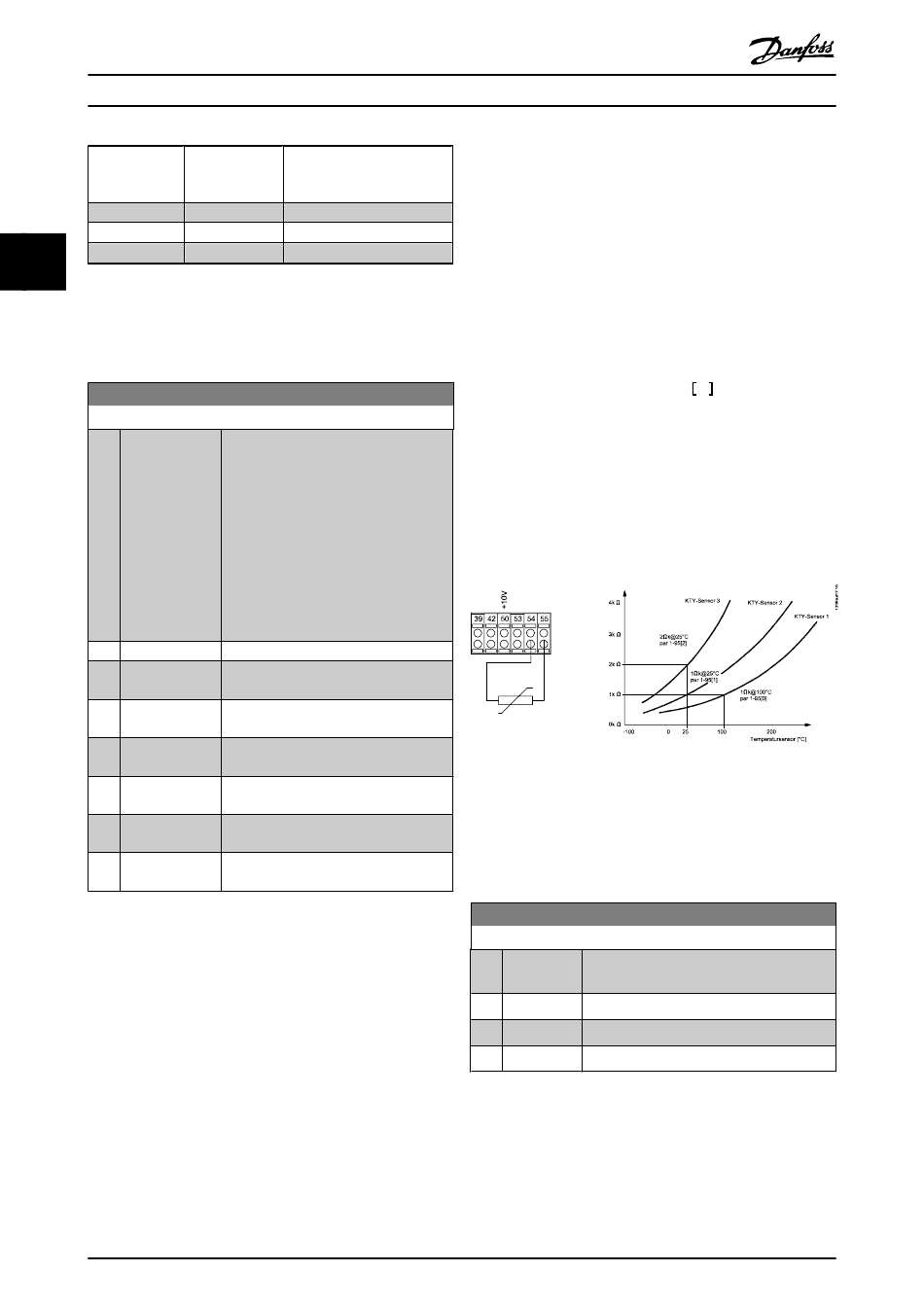

Danfoss FC300 Programmierungshandbuch Seite 48

Parameterbeschreibungen
Digitaleingang
Digital/analog
Digital
Digital
Analog
3 3
HINWEIS
Es ist zu prüfen, dass die gewählte Versorgungsspan-
nung mit dem verwendeten Thermistorelement
übereinstimmt.
1-93 Thermistoranschluss
Option:
[0] Ohne
*
[1] Analogeingang
53
[2] Analogeingang
54
[3] Digitaleingang
18
[4] Digitaleingang
19
[5] Digitaleingang
32
[6] Digitaleingang
33
HINWEIS
Dieser Parameter kann nicht bei laufendem Motor
geändert werden.
HINWEIS
Digitaleingang muss in Par. 5-00 auf [0] PNP - Aktiv bei 24
V eingestellt werden.
48
FC300-Programmierungshandbuch
Versorgungs- Schwellwert
spannung Abschaltwerte
Volt
24 V
< 6,6 kΩ - > 10,8 kΩ
10 V
< 800Ω - > 2,7 kΩ
10 V
< 3,0 kΩ - > 3,0 kΩ
Funktion:
Definiert die Anschlussstelle des
Motorthermistors (PTC-Sensor). Die
Auswahl einer Analogeingangsoption [1]
oder [2] ist nicht möglich, wenn der
Analogeingang bereits als Sollwertquelle
verwendet wird (Auswahl in
Par. 3-15 Variabler Sollwert 1,
Par. 3-16 Variabler Sollwert 2 oder
Par. 3-17 Variabler Sollwert 3 ).
Bei Verwendung von MCB 112 muss
immer [0] Ohne ausgewählt sein.
MG.33.M9.03 - VLT
3.3.11 KTY-Sensoranschluss
(nur FC 302)
KTY-Sensoren werden vor allem in permanenterregten
Servomotoren (PM-Motoren) für die dynamische Anpassung
von Motorparametern als Statorwiderstand (Par. 1-30 Statorwi-
derstand (Rs)) für PM-Motoren sowie als Rotor-Widerstand
(Par. 1-31 Rotorwiderstand (Rr)) für Asynchronmotoren, der von
der Wicklungstemperatur abhängt, eingesetzt. Die Formel
lautet:
Rs Rs x
= (1 + α
C
20°
α = 0.00393
cu
KTY-Sensoren können zum Motorschutz verwendet werden
(Par. 1-97 KTY-Schwellwert).
Der FC 302 kann mit drei KTY-Sensortypen arbeiten. Diese sind
in Par. 1-95 KTY-Sensortyp definiert. Die momentane Sensor-
temperatur kann in Par. 16-19 KTY-Sensortemperatur abgele-
sen werden.
HINWEIS
Wenn die Motortemperatur durch einen Thermistor
oder KTY-Sensor genutzt wird, wird PELV bei Kurzschlüs-
sen zwischen Motorwicklung und Sensor nicht eingehal-
ten. Zur Einhaltung von PELV muss der Sensor zusätzlich
isoliert werden.
1-95 KTY-Sensortyp
Option:
[0] KTY-Sensor 1 1 kΩ bei 100 °C
*
[1] KTY-Sensor 2 1 kΩ bei 25 °C
[2] KTY-Sensor 3 2 kΩ bei 25 °C
®
ist eine eingetragene Marke von Danfoss.
x T
Δ ) Ω wobei
cu
Funktion:
Definiert den verwendeten KTY-Sensortyp.
Dieser Parameter ist nur bei FC 302 verfügbar.
