Danfoss FC300 Programmierungshandbuch Seite 16

Programmieren
Betriebsvariable:
Par. 16-00 Steuerwort
Par. 16-01 Sollwert [Einheit]
2 2
Par. 16-02 Sollwert %
Par. 16-03 Zustandswort
Par. 16-05 Hauptistwert [%]
Par. 16-10 Leistung [kW]
Par. 16-11 Leistung [PS]
Par. 16-12 Motorspannung
Par. 16-13 Frequenz
Par. 16-14 Motorstrom
Par. 16-16 Drehmoment [Nm]
Par. 16-17 Drehzahl [UPM]
Par. 16-18 Therm. Motorschutz
Par. 16-20 Rotor-Winkel
Par. 16-30 DC-Spannung
Par. 16-32 Bremsleistung/s
Par. 16-33 Bremsleist/2 min
Par. 16-34 Kühlkörpertemp.
Par. 16-35 FC Überlast
Par. 16-36 Nenn-WR-Strom
Par. 16-37 Max.-WR-Strom
Par. 16-38 SL Contr.Zustand
Par. 16-39 Steuerkartentemp.
Par. 16-40 Echtzeitkanalspeicher voll
Par. 16-50 Externer Sollwert
Par. 16-51 Puls-Sollwert
Par. 16-52 Istwert [Einheit]
Par. 16-53 Digitalpoti Sollwert
Par. 16-60 Digitaleingänge
Par. 16-61 AE 53 Modus
Par. 16-62 Analogeingang 53
Par. 16-63 AE 54 Modus
Par. 16-64 Analogeingang 54
Par. 16-65 Analogausgang 42
Par. 16-66 Digitalausgänge
Par. 16-67 Pulseingang 29 [Hz]
Par. 16-68 Pulseing. 33 [Hz]
Par. 16-69 Pulsausg. 27 [Hz]
Par. 16-70 Pulsausg. 29 [Hz]
Par. 16-71 Relaisausgänge
Par. 16-72 Zähler A
Par. 16-73 Zähler B
Par. 16-80 Bus Steuerwort 1
Par. 16-82 Bus Sollwert 1
Par. 16-84 Feldbus-Komm. Status
Par. 16-85 FC Steuerwort 1
Par. 16-86 FC Sollwert 1
Par. 16-90 Alarmwort
Par. 16-92 Warnwort
Par. 16-94 Erw. Zustandswort
16
FC300-Programmierungshandbuch

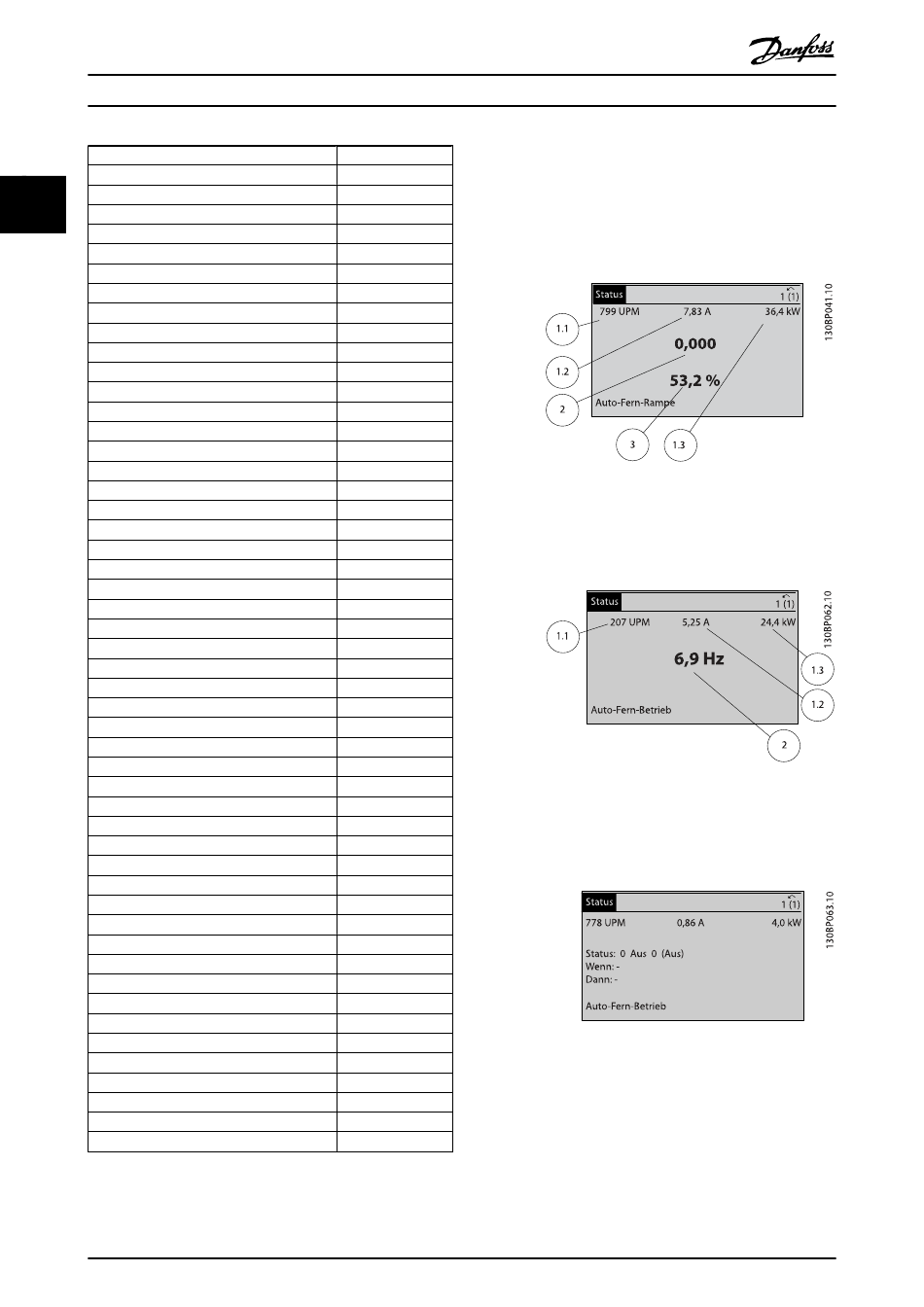

Anzeige I:
Einheit:
Diese Anzeige erscheint standardmäßig nach Inbetriebnahme
Hex
oder Initialisierung.
[Einheit]
Drücken Sie [Info], um Informationen zu den angezeigten
%
Betriebsvariablen 1.1, 1.2, 1.3, 2 und 3 zu erhalten.
Hex
Siehe Betriebsvariablen in der nebenstehenden Abbildung.
%
[kW]
[HP]
[V]
[Hz]
[A]
Nm
[UPM]
%
V
kW
kW
Anzeige II:
C
Es werden die Betriebsvariablen (1.1, 1.2, 1.3 und 2) angezeigt.
%
In diesem Beispiel sind das Drehzahl, Motorstrom, Motorleis-
A
tung und Frequenz.
A
C
[Einheit]
bin
V
V
Anzeige III:
Diese Anzeige zeigt das Ereignis und die zugehörige Aktion
[mA]
der Smart Logic Control an. Weitere Informationen finden Sie
[bin]
im Abschnitt Smart Logic Control.
[Hz]
[Hz]
[Hz]
[Hz]
Hex
Hex
Hex
Hex
Hex
®
MG.33.M9.03 - VLT ist eine eingetragene Marke von Danfoss.
