Danfoss FC300 Programmierungshandbuch Seite 130

Parameterbeschreibungen
3.14 Parameter: 13-** Smart Logic
3.14.1 Prog. Logic
Smart Logic Control (SLC) ist im Wesentlichen eine Folge
benutzerdefinierter Aktionen (siehe Par. 13-52 SL-Controller
3 3
Aktion [x]), die von der SLC ausgeführt werden, wenn das
zugehörige Ereignis (siehe Par. 13-51 SL-Controller Ereignis [x])
durch die SLC als WAHR ermittelt wird. Die Ereignisse und
Aktionen sind paarweise geordnet. Wenn also das Ereignis [0]
erfüllt ist (TRUE (WAHR)), dann wird Aktion [0] ausgeführt.
Danach wird die Bedingung von Ereignis [1] ausgewertet, und
wenn TRUE (WAHR), wird Aktion [1] ausgeführt usw. Das
jeweils aktuelle Ereignis wird ausgewertet. Ist das Ereignis
FALSE (FALSCH), wird in der SLC) während des aktuellen
Abtastintervalls keine Aktion ausgeführt, und es werden keine
weiteren Ereignisse ausgewertet. Das bedeutet, wenn die SLC
startet, wird bei jedem Abtastintervall ausschließlich Ereignis
[0] ausgewertet. Nur wenn Ereignis [0] als TRUE (WAHR)
ausgewertet wird, führt die SLC Aktion [0] aus und beginnt,
Ereignis [1] auszuwerten. Es ist möglich, bis zu 20 Ereignisse
und Aktionen (1 - 20) zu programmieren.

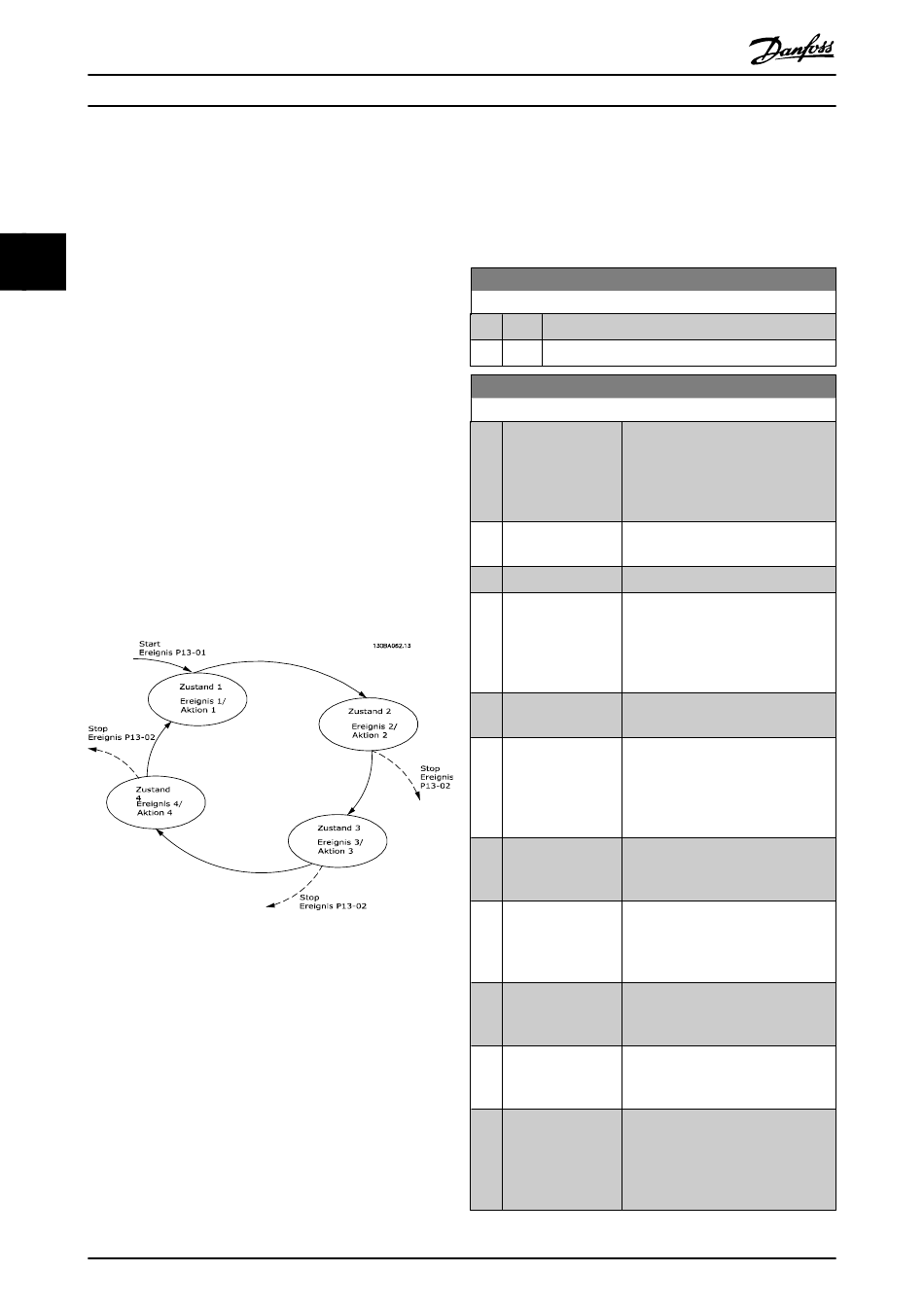

Wenn das letzte Ereignis/die letzte Aktion ausgeführt wurde,
beginnt die Sequenz neu bei Ereignis [0]/Aktion [0]. Die
Abbildung zeigt ein Beispiel mit drei Ereignissen/Aktionen:
SLC starten und stoppen
Starten und Stoppen der SLC erfolgt durch Auswahl von Ein
[1] oder Aus [0] in Par. 13-00 Smart Logic Controller. Die SLC
startet immer im Zustand 0 (Auswertung von Ereignis [0]). Der
SLC startet, wenn das Startereignis (definiert in Par. 13-01 SL-
Controller Start) als TRUE (WAHR) ausgewertet wird (vorausge-
setzt in Par. 13-00 Smart Logic Controller ist Ein [1] ausgewählt).
Die SLC stoppt, wenn das Stoppereignis (Par. 13-02 SL-Control-
ler Stopp) TRUE (WAHR) ist. Par. 13-03 SL-Parameter Initialisieren
setzt alle SLC-Parameter zurück und startet die Programmie-
rung neu.
130
FC300-Programmierungshandbuch
3.14.2 13-0* SL-Controller
Parameter zum Aktivieren, Deaktivieren oder Quittieren des
Smart Logic Controllers (SLC). Die Logikfunktionen und
Vergleicher laufen immer im Hintergrund und öffnen für
getrennte Steuerung von Digitalein- und -ausgängen. .
13-00 Smart Logic Controller
Option:
[0]
[1]
13-01 SL-Controller Start
Option:
[0]
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10] Außerh.Drehzahlber. Außerh. Drehzahlber. [10] Die
®
MG.33.M9.03 - VLT ist eine eingetragene Marke von Danfoss.
Funktion:
Aus Deaktiviert den Smart Logic Controller.
Ein Aktiviert den Smart Logic Controller.
Funktion:
FALSCH Auswahl der Booleschen Variable
*
(WAHR oder FALSCH) zur Aktivierung
der Smart Logic Control.
Falsch [0] gibt den Festwert FALSE
(FALSCH) in die Logikregel ein.
WAHR Wahr [1] - gibt den Festwert TRUE
(WAHR) in die Logikregel ein.
Motor ein Motor ein [2] Der Motor läuft.
Im Bereich Im Bereich [3] Der Motor läuft innerhalb
der programmierten Strom- und
Drehzahlgrenzwerte (siehe
Par. 4-50 Warnung Strom niedrig bis
Par. 4-53 Warnung Drehz. hoch).
Ist=Sollwert Ist=Sollwert [4] Der Motor läuft
innerhalb des Sollwerts.
Moment.grenze Moment.grenze [5] Die in
Par. 4-16 Momentengrenze motorisch
oder Par. 4-17 Momentengrenze
generatorisch eingestellte Drehmo-
mentgrenze wurde überschritten.
Stromgrenze Stromgrenze [6] Die in
Par. 4-18 Stromgrenze eingestellte
Stromgrenze wurde überschritten.
Außerh.Stromber. Außerh. Stromber. [7] Der Motorstrom
liegt außerhalb des in
Par. 4-18 Stromgrenze eingestellten
Bereichs.
Unter Min.-Strom Unter Min.-Strom [8]: Der Motorstrom
liegt unter dem in Par. 4-50 Warnung
Strom niedrig eingestellten Wert.
Über Max.-Strom Über Max.-Strom [9]: Der Motorstrom
liegt über dem in Par. 4-51 Warnung
Strom hoch eingestellten Wert.
Ausgangsdrehzahl liegt außerhalb des
in Par. 4-52 Warnung Drehz. niedrig und
Par. 4-53 Warnung Drehz. hoch
eingestellten Bereichs.
