Ändert sich der ausgewählte Ereigniszustand vor Ablauf der
Ein- oder Ausschaltverzögerung, hat dies keine Wirkung auf
den Relaisausgang.
3.7.5 5-5* Pulseingänge
3 3
Diese Parameter dienen zur Festlegung eines geeigneten
Bereiches für den Pulssollwert, indem die Skalierungs- und
Filtereinstellungen für die Pulseingänge konfiguriert werden.
Eingangsklemmen 29 oder 33 können als Pulseingänge
konfiguriert werden. Stellen Sie hierzu Klemme 29
(Par. 5-13 Klemme 29 Digitaleingang) oder Klemme 33
(Par. 5-15 Klemme 33 Digitaleingang) auf Pulseingang [32] ein.
Soll Klemme 29 als Eingang benutzt werden, ist
Par. 5-01 Klemme 27 Funktion auf Eingang [0] einzustellen.
5-50 Klemme 29 Min. Frequenz
Range:
100 Hz [0 - 110000
*
Hz]
5-51 Klemme 29 Max. Frequenz
Range:
100 Hz [0 - 110000
*
Hz]
86
FC300-Programmierungshandbuch
Funktion:
Parameter zum Definieren der Min.-
Frequenzgrenze entsprechend der Min.-
Drehzahl der Motorwelle (Min.-Sollwert)
aus Par. 5-52 Klemme 29 Min. Soll-/Istwert.

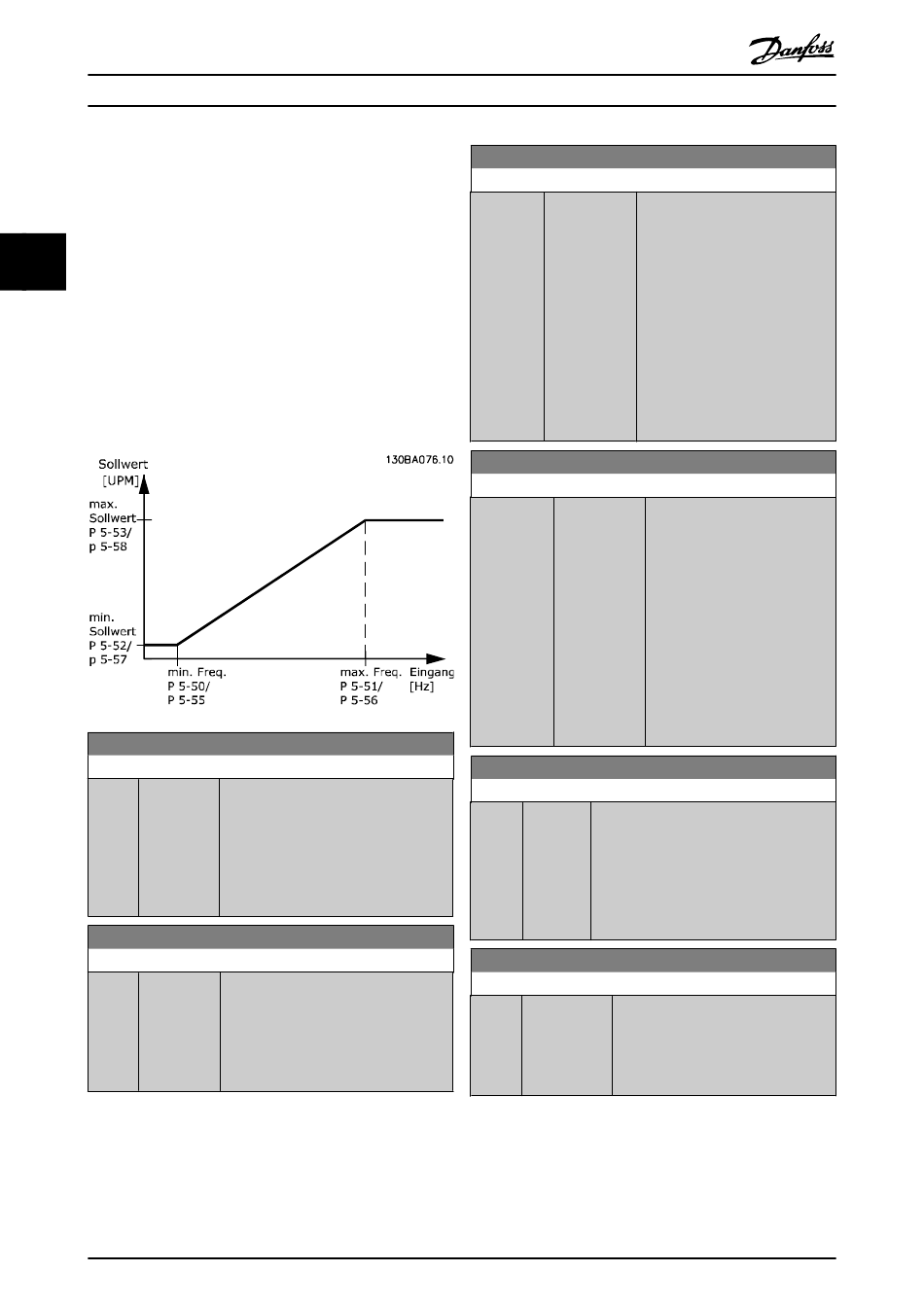

Siehe Zeichnung.
Dieser Parameter ist nur bei FC 302 verfüg-
bar.
Funktion:
Parameter zum Definieren der Max.-
Frequenzgrenze entsprechend der Max.-
Drehzahl der Motorwelle (Max.-Sollwert)
aus Par. 5-53 Klemme 29 Max. Soll-/Istwert.
Dieser Parameter ist nur bei FC 302 verfüg-
bar.
MG.33.M9.03 - VLT
5-52 Klemme 29 Min. Soll-/Istwert
Range:
0.000 [-999999.999 -
Reference- 999999.999
FeedbackU- ReferenceFeed-
nit backUnit]
*
5-53 Klemme 29 Max. Soll-/Istwert
Range:
Application [-999999.999 -
dependent 999999.999
*
ReferenceFeed-
backUnit]
5-54 Pulseingang 29 Filterzeit
Range:
100 ms [1 - 1000
*
ms]
5-55 Klemme 33 Min. Frequenz
Range:
100 Hz [0 - 110000
*
Hz]
®
ist eine eingetragene Marke von Danfoss.
Funktion:
Festlegung der minimalen Sollwert-
grenze der Drehzahl der Motorwelle
[UPM]. Dies ist gleichzeitig der
minimale Istwert (siehe
Par. 5-57 Klemme 33 Min. Soll-/
Istwert). Klemme 29 als Digitalein-
gang (Par. 5-02 Klemme 29 Funktion
= Eingang [0] (Werkseinstellung)
und Par. 5-13 Klemme 29 Digitalein-
gang = entsprechender Wert)
definieren.
Dieser Parameter ist nur bei FC 302
verfügbar.
Funktion:
Eingabe des maximalen Sollwerts
[UPM] der Motorwellendrehzahl
und des maximalen Istwerts (siehe
auch Par. 5-58 Klemme 33 Max.
Soll-/Istwert). Klemme 29 als
Digitaleingang (Par. 5-02 Klemme
29 Funktion =Eingang [0]
(Werkseinstellung) und
Par. 5-13 Klemme 29 Digitalein-
gang = entsprechender Wert)
definieren.
Dieser Parameter ist nur beim FC
302 verfügbar.
Funktion:
Eingabe der Filterzeit für Pulseingang 33.
Dieses Tiefpassfilter bedämpft das Signal an
Pulseingang 29. Dies ist vorteilhaft, wenn z.
B. viele Störsignale im System sind. Dieser
Parameter ist nur bei FC 302 verfügbar.
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
Funktion:
Parameter zum Skalieren der Min.-
Frequenz entsprechend der Min.-
Drehzahl der Motorwelle (Min.-Sollwert)
aus Par. 5-57 Klemme 33 Min. Soll-/
Istwert.
