Beachten Sie bitte, daß der Motor nicht der Rampe-
Ab-Zeit folgt, da Klemme 27 auf Motorfreilauf [0]
oder Quittieren + Motorfreilauf [1] programmiert wer-
den muß.

Programmieren von Momentgrenze und Stopp

Bei Anwendungen mit externer elektromechanischer
Bremse, z.B. Hub/Senk-Anwendungen, besteht die
Möglichkeit, den Frequenzumrichter über einen 'nor-
malen' Stoppbefehl anzuhalten und gleichzeitig die
externe elektromechanische Bremse zu aktivieren.

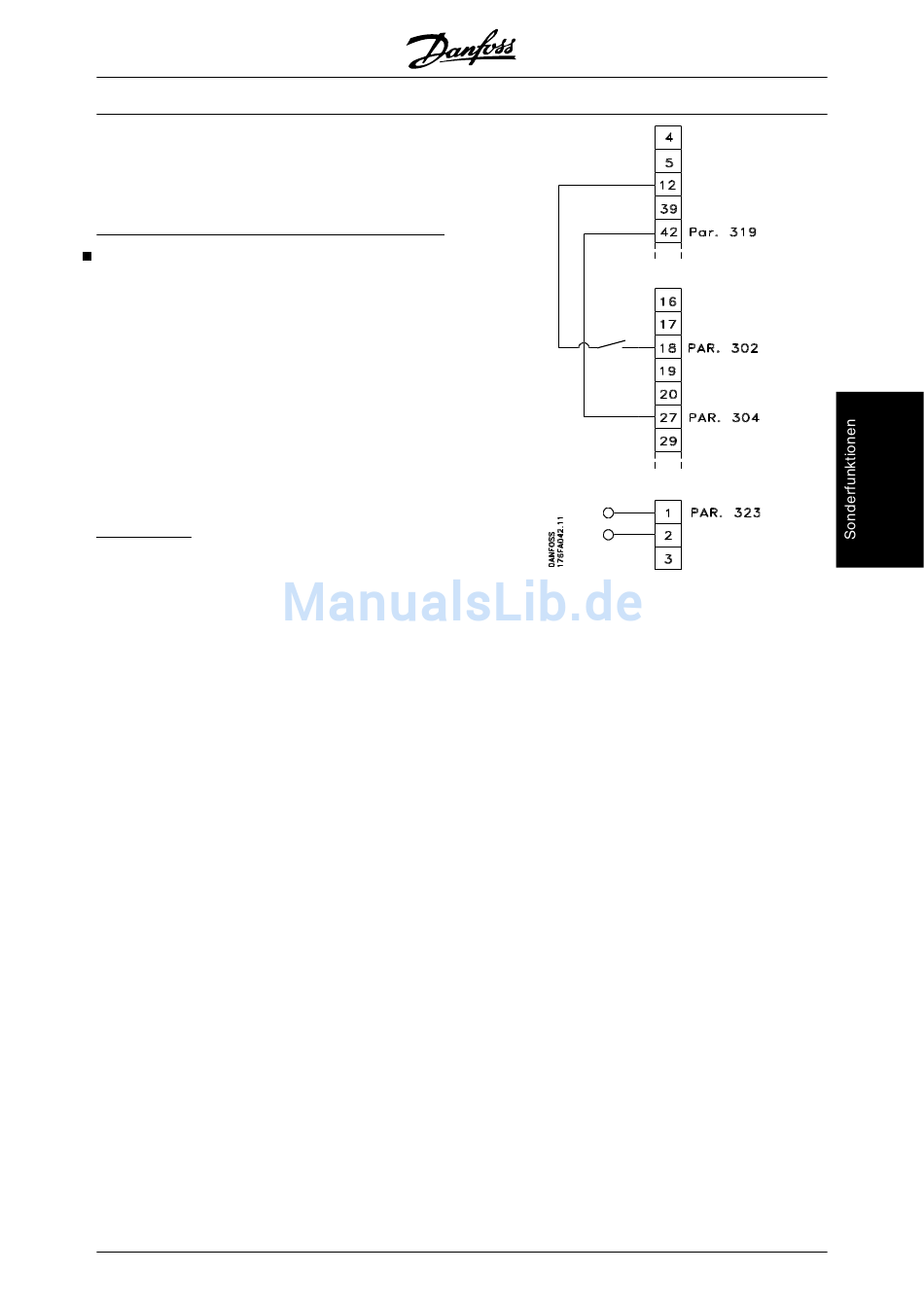

Das Anschlußbeispiel zeigt, wie der Frequenzumrich-
ter programmiert wird. Die externe Bremse kann an
Relais 01 oder 04 angeschlossen werden, siehe Steu-
erung der mechanischen Bremse, Seite 66. Klemme 27
wird auf Motorfreilauf [0] oder Quittieren + Motorfrei-
lauf [1], programmiert, Klemme 42 auf Momentgrenze
und Stopp [27].
Beschreibung:
Ist ein Stoppbefehl über Klemme 18 aktiv, ohne daß
der Frequenzumrichter sich im Momentgrenzzustand
befindet, so wird der Motor über die Rampenfunktion
auf 0 Hz herunterfahren. Befindet sich der Frequen-
zumrichter im Momentgrenzzustand, und wird ein
Stoppbefehl aktiviert, so wird Klemme 42 Ausgang
(auf Momentgrenze und Stopp programmiert) aktiv.
Das Signal an Klemme 27 wechselt damit von 'logisch
1' auf 'logisch 0', und der Motor läuft im Freilauf aus.
®
MG.52.A3.03 - VLT ist eine eingetragene Marke von Danfoss
®
VLT -Serie 5000
- Start/Stopp mit Klemme 18
Parameter 302 = Start [1].
- Schnellstopp mit Klemme 27
Parameter 304 = Motorfreilauf [0].
- Klemme 42 Ausgang
Parameter 319 = Momentgrenze und Stopp
[27].
- Klemme 01 Relaisausgang
Parameter 323 = Mechanische Bremskon-
trolle [32].
