Montageanweisung – nur für Fachpersonal

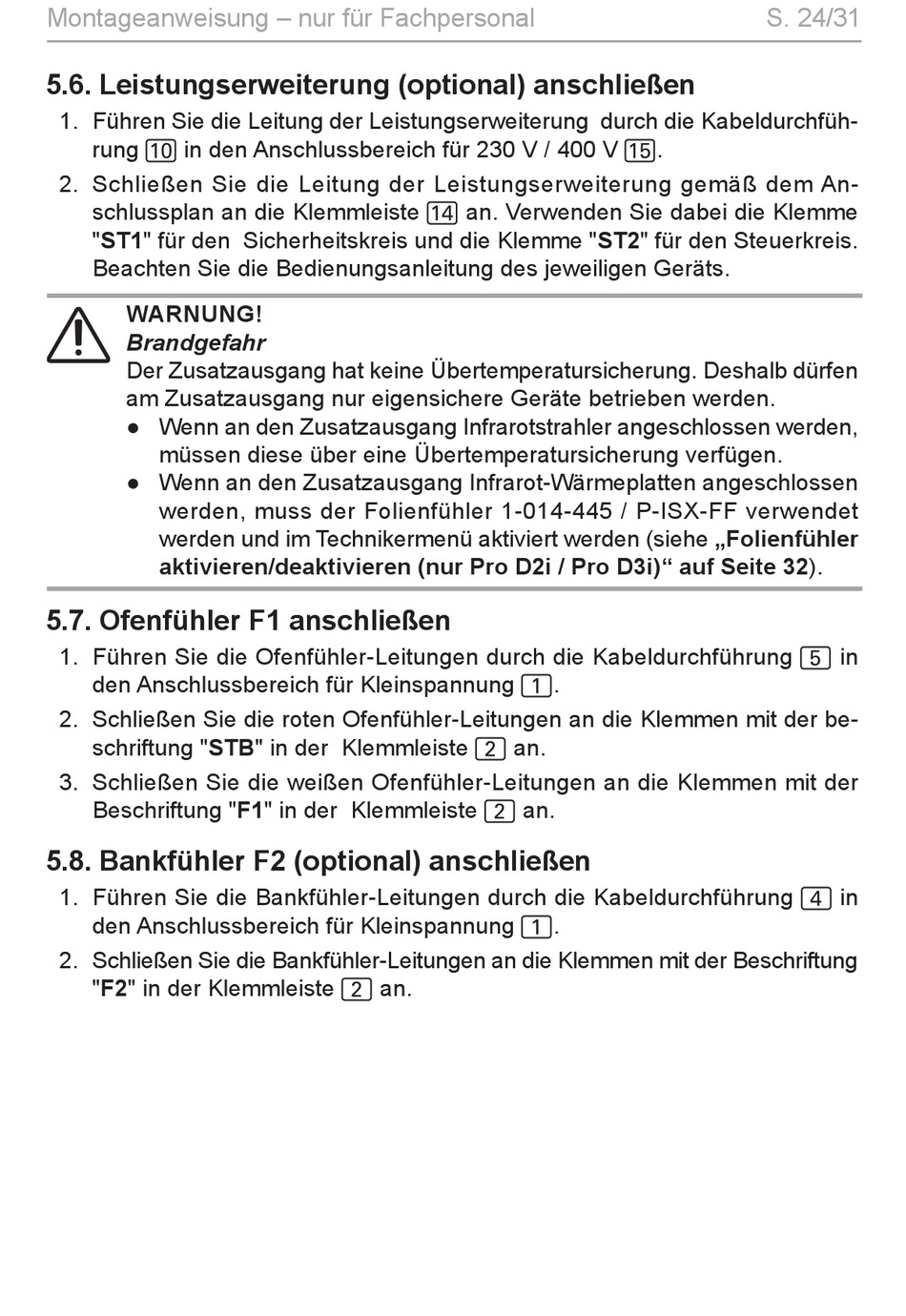

5.6. Leistungserweiterung (optional) anschließen
1. Führen Sie die Leitung der Leistungserweiterung durch die Kabeldurchfüh-
rung a in den Anschlussbereich für 230 V / 400 V f.
2. Schließen Sie die Leitung der Leistungserweiterung gemäß dem An-
schlussplan an die Klemmleiste e an. Verwenden Sie dabei die Klemme
"ST1" für den Sicherheitskreis und die Klemme "ST2" für den Steuerkreis.
Beachten Sie die Bedienungsanleitung des jeweiligen Geräts.
WARNUNG!
Brandgefahr
Der Zusatzausgang hat keine Übertemperatursicherung. Deshalb dürfen
am Zusatzausgang nur eigensichere Geräte betrieben werden.
● Wenn an den Zusatzausgang Infrarotstrahler angeschlossen werden,
müssen diese über eine Übertemperatursicherung verfügen.
● Wenn an den Zusatzausgang Infrarot-Wärmeplatten angeschlossen
werden, muss der Folienfühler 1-014-445 / P-ISX-FF verwendet
werden und im Technikermenü aktiviert werden (siehe „Folienfühler
aktivieren/deaktivieren (nur Pro D2i / Pro D3i)" auf Seite 32).
5.7. Ofenfühler F1 anschließen
1. Führen Sie die Ofenfühler-Leitungen durch die Kabeldurchführung 5 in
den Anschlussbereich für Kleinspannung 1.
2. Schließen Sie die roten Ofenfühler-Leitungen an die Klemmen mit der be-
schriftung "STB" in der Klemmleiste 2 an.
3. Schließen Sie die weißen Ofenfühler-Leitungen an die Klemmen mit der
Beschriftung "F1" in der Klemmleiste 2 an.
5.8. Bankfühler F2 (optional) anschließen
1. Führen Sie die Bankfühler-Leitungen durch die Kabeldurchführung 4 in
den Anschlussbereich für Kleinspannung 1.
2. Schließen Sie die Bankfühler-Leitungen an die Klemmen mit der Beschriftung
"F2" in der Klemmleiste 2 an.
S. 24/31
