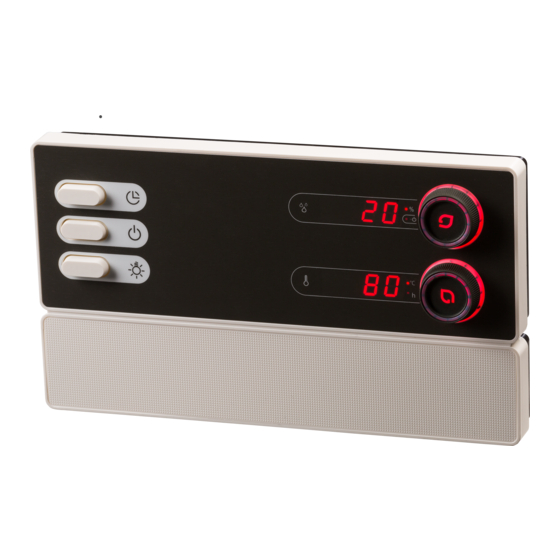

Sauna control PRO B
new function „Door sensor"
Supplement / change to the operating instructions:
PRO-B2 /1-015-455 , PRO-B3 /1-015-457
Product manual you can find at: https://www.sentiotec.com/downloads or
The new function ensures optimal door monitoring for remote control!
Optionale accessories: Door sensor home SAB00103 / 1-052-723
OSG
STB

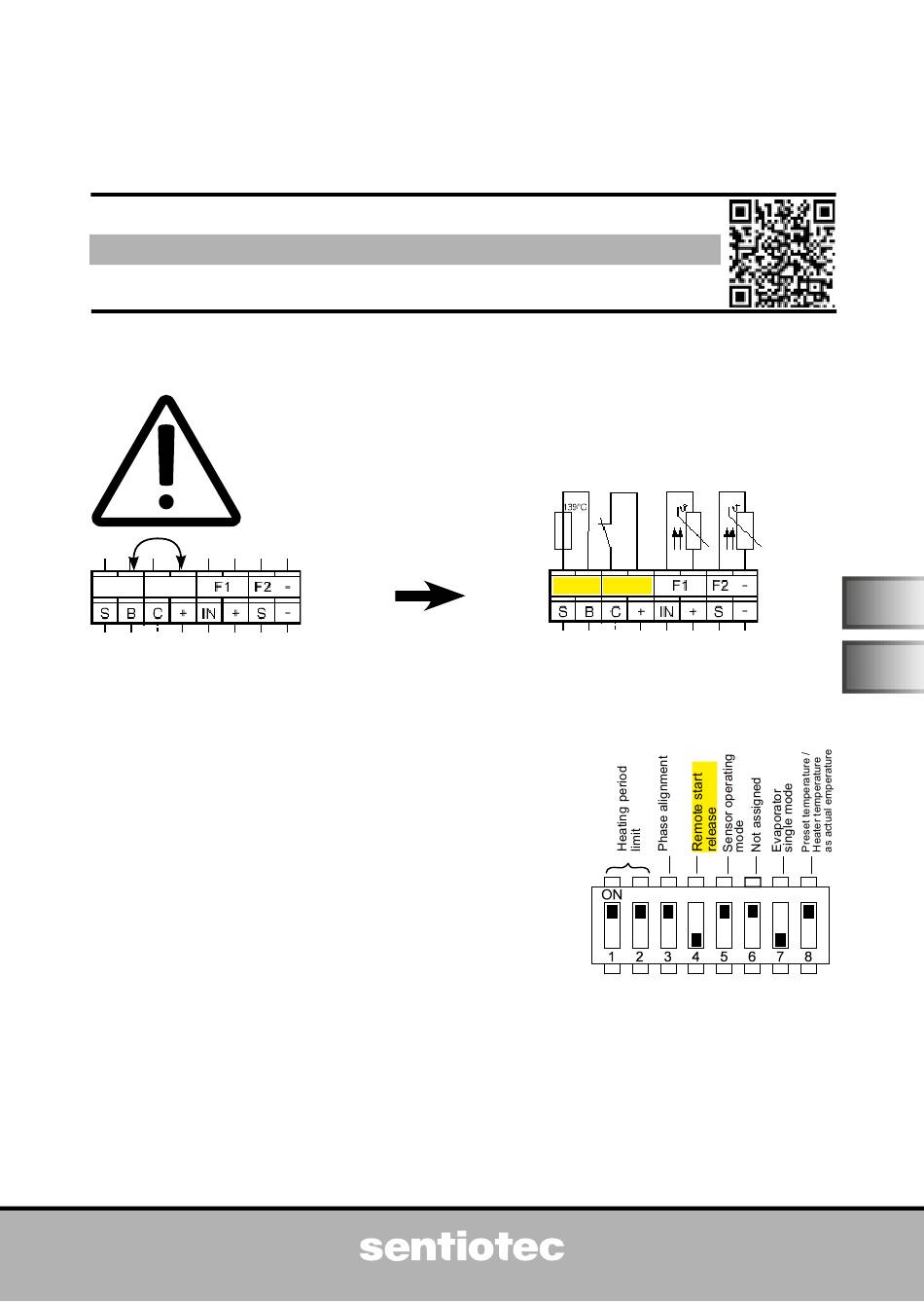

Note the change in the above product manual under the following points:
5. Electrical connection
Installing heater sensor (clamp red wires at STB)
Connecting safety device or NEW connecting door sensor
8. Starting up
Remote start release:
● As standard the function selection switch is in the OFF position.
The remote star is operated using „Standby for remote control".
● If you want to enable the remote start output for various devices (e.g.
coinoperated unit, remote start system), set the function selection
switch 4 in the ON position
Activate door sensor at Pro B2
1. Open the technician menu (press at the same time: ON/OFF button,
preset time button and the lower bottom knob)
► In the top display „SdO" appears
► In the bottom display „SAFE" appears (= standard setting)
2. Turn the lower knob to the right
► In the lower display "door" appears
3. Exiting the technician menu (Longpress on the lower knob)
Version 01/23
The connection position of
STB and OSG were exchanged!
Version 12/21
STB
OSG
NEU
OFF
Function selection switch –
Standard setting
Ident-Nr. ST-M-00006-01
EN
DE
