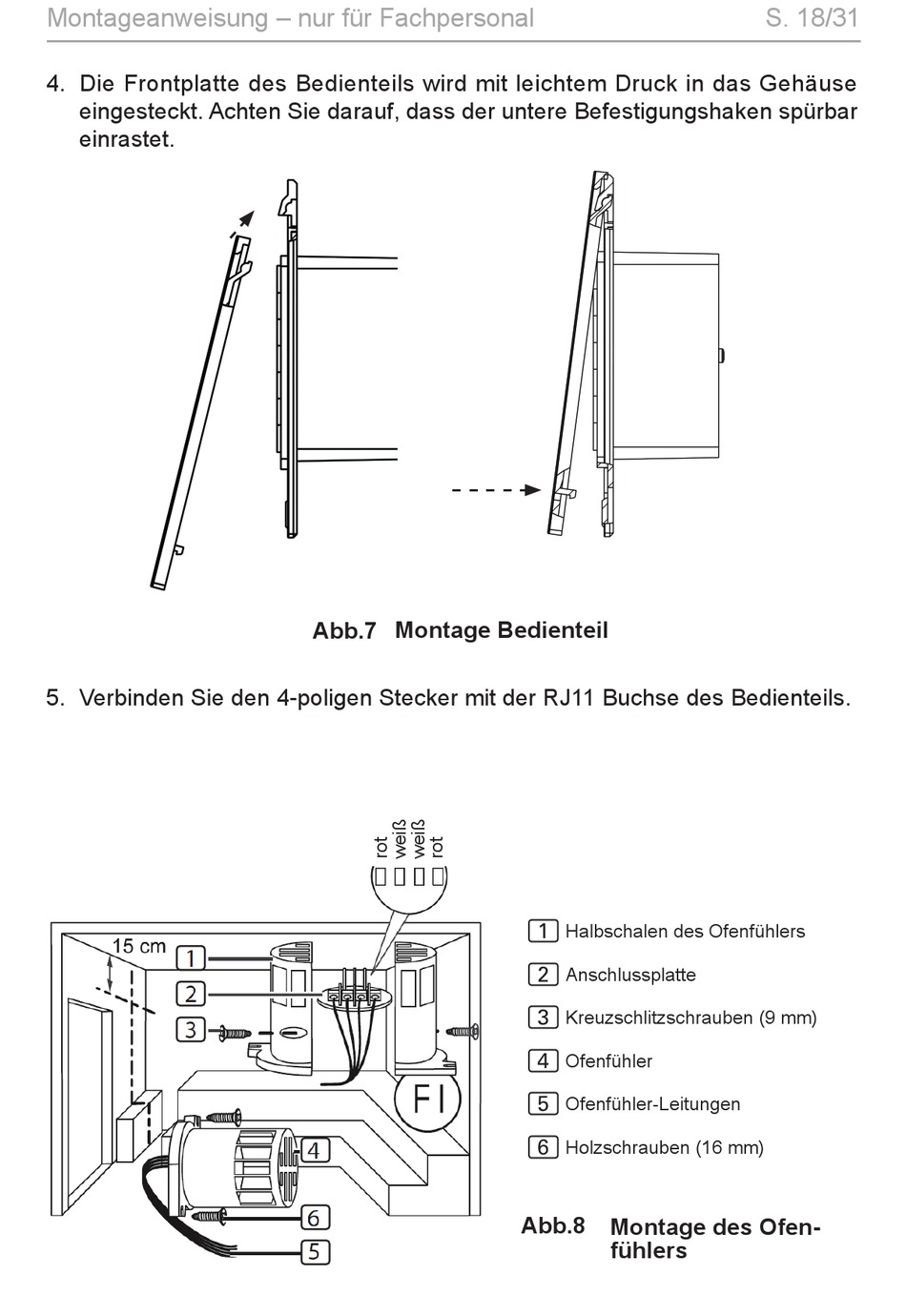

Montageanweisung – nur für Fachpersonal
4. Die Frontplatte des Bedienteils wird mit leichtem Druck in das Gehäuse
eingesteckt. Achten Sie darauf, dass der untere Befestigungshaken spürbar
einrastet.
5. Verbinden Sie den 4-poligen Stecker mit der RJ11 Buchse des Bedienteils.
Montage Bedienteil
Abb.7
Halbschalen des Ofenfühlers
1
Anschlussplatte
2
Kreuzschlitzschrauben (9 mm)
3
Ofenfühler
4
Ofenfühler-Leitungen
5
Holzschrauben (16 mm)
6
Abb.8
Montage des Ofen-
fühlers
S. 18/31
