Istruzioni per il montaggio solo per personale specializzato

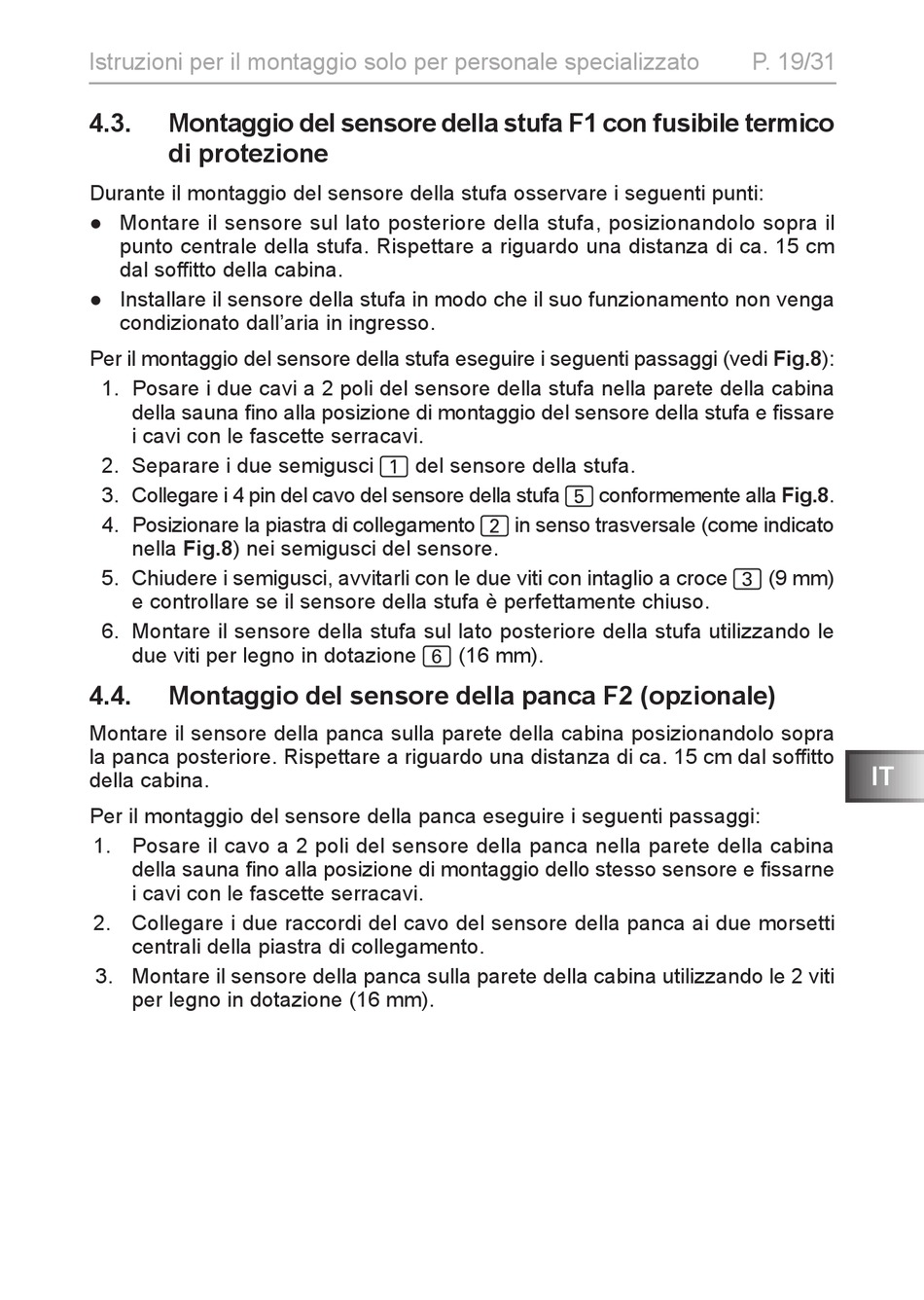

4.3. Montaggio del sensore della stufa F1 con fusibile termico
di protezione
Durante il montaggio del sensore della stufa osservare i seguenti punti:
● Montare il sensore sul lato posteriore della stufa, posizionandolo sopra il
punto centrale della stufa. Rispettare a riguardo una distanza di ca. 15 cm
dal soffitto della cabina.
● Installare il sensore della stufa in modo che il suo funzionamento non venga
condizionato dall'aria in ingresso.
Per il montaggio del sensore della stufa eseguire i seguenti passaggi (vedi Fig.8):
1. Posare i due cavi a 2 poli del sensore della stufa nella parete della cabina
della sauna fino alla posizione di montaggio del sensore della stufa e fissare
i cavi con le fascette serracavi.
2. Separare i due semigusci 1 del sensore della stufa.
3. Collegare i 4 pin del cavo del sensore della stufa 5 conformemente alla Fig.8.
4. Posizionare la piastra di collegamento 2 in senso trasversale (come indicato
nella Fig.8) nei semigusci del sensore.
5. Chiudere i semigusci, avvitarli con le due viti con intaglio a croce 3 (9 mm)
e controllare se il sensore della stufa è perfettamente chiuso.
6. Montare il sensore della stufa sul lato posteriore della stufa utilizzando le
due viti per legno in dotazione 6 (16 mm).
4.4.

Montaggio del sensore della panca F2 (opzionale)

Montare il sensore della panca sulla parete della cabina posizionandolo sopra
la panca posteriore. Rispettare a riguardo una distanza di ca. 15 cm dal soffitto
della cabina.
Per il montaggio del sensore della panca eseguire i seguenti passaggi:
1. Posare il cavo a 2 poli del sensore della panca nella parete della cabina
della sauna fino alla posizione di montaggio dello stesso sensore e fissarne
i cavi con le fascette serracavi.
2. Collegare i due raccordi del cavo del sensore della panca ai due morsetti
centrali della piastra di collegamento.
3. Montare il sensore della panca sulla parete della cabina utilizzando le 2 viti
per legno in dotazione (16 mm).
