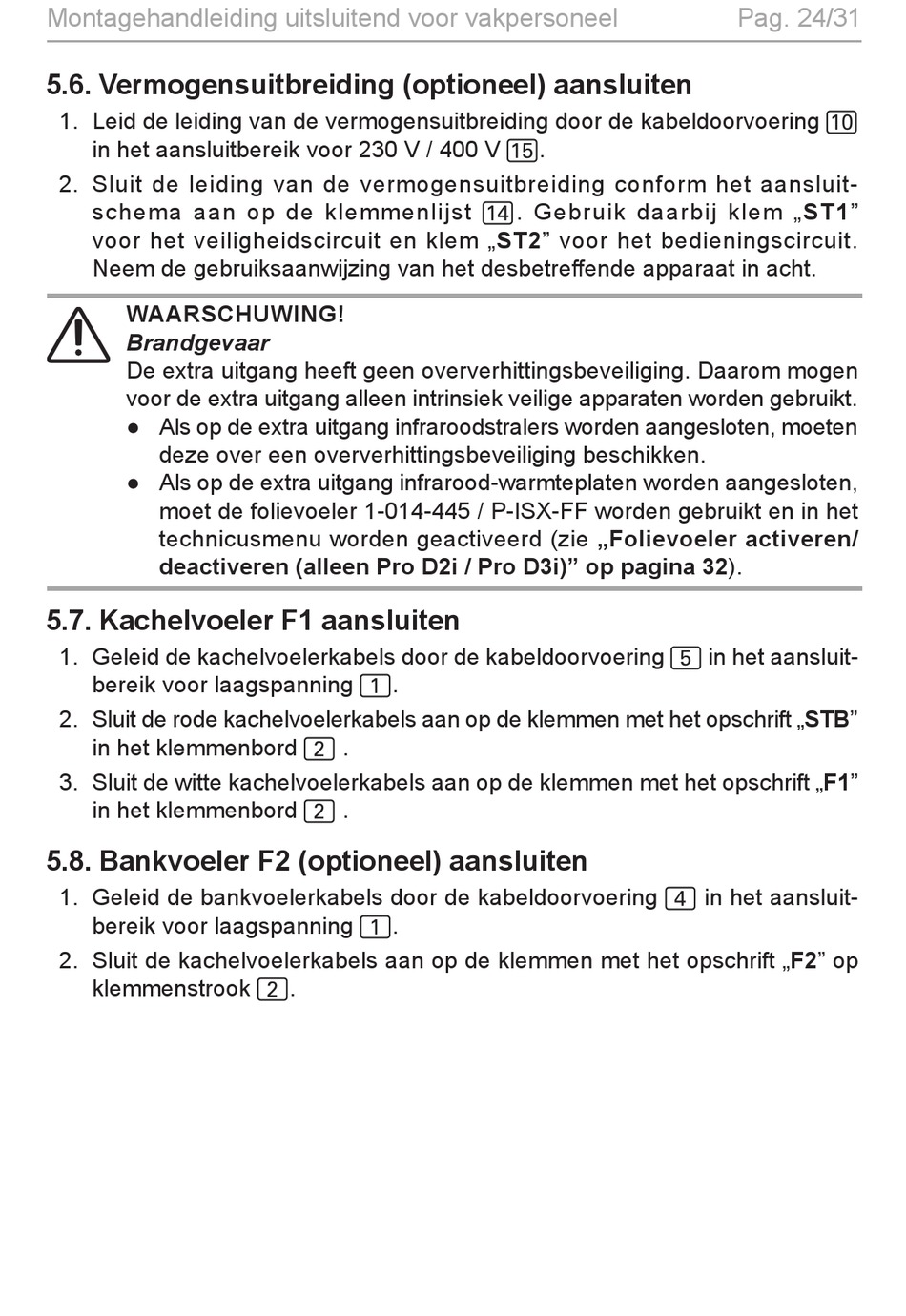

Montagehandleiding uitsluitend voor vakpersoneel
5.6. Vermogensuitbreiding (optioneel) aansluiten
1. Leid de leiding van de vermogensuitbreiding door de kabeldoorvoering a
in het aansluitbereik voor 230 V / 400 V f.
2. Sluit de leiding van de vermogensuitbreiding conform het aansluit-
schema aan op de klemmenlijst e. Gebruik daarbij klem „ST1"
voor het veiligheidscircuit en klem „ST2" voor het bedieningscircuit.
Neem de gebruiksaanwijzing van het desbetreffende apparaat in acht.
WAARSCHUWING!
Brandgevaar
De extra uitgang heeft geen oververhittingsbeveiliging. Daarom mogen
voor de extra uitgang alleen intrinsiek veilige apparaten worden gebruikt.
● Als op de extra uitgang infraroodstralers worden aangesloten, moeten
deze over een oververhittingsbeveiliging beschikken.
● Als op de extra uitgang infrarood-warmteplaten worden aangesloten,
moet de folievoeler 1-014-445 / P-ISX-FF worden gebruikt en in het
technicusmenu worden geactiveerd (zie „Folievoeler activeren/
deactiveren (alleen Pro D2i / Pro D3i)" op pagina 32).
5.7. Kachelvoeler F1 aansluiten
1. Geleid de kachelvoelerkabels door de kabeldoorvoering 5 in het aansluit-
bereik voor laagspanning 1.
2. Sluit de rode kachelvoelerkabels aan op de klemmen met het opschrift „STB"
in het klemmenbord 2 .
3. Sluit de witte kachelvoelerkabels aan op de klemmen met het opschrift „F1"
in het klemmenbord 2 .
5.8. Bankvoeler F2 (optioneel) aansluiten
1. Geleid de bankvoelerkabels door de kabeldoorvoering 4 in het aansluit-
bereik voor laagspanning 1.
2. Sluit de kachelvoelerkabels aan op de klemmen met het opschrift „F2" op
klemmenstrook 2.
Pag. 24/31
