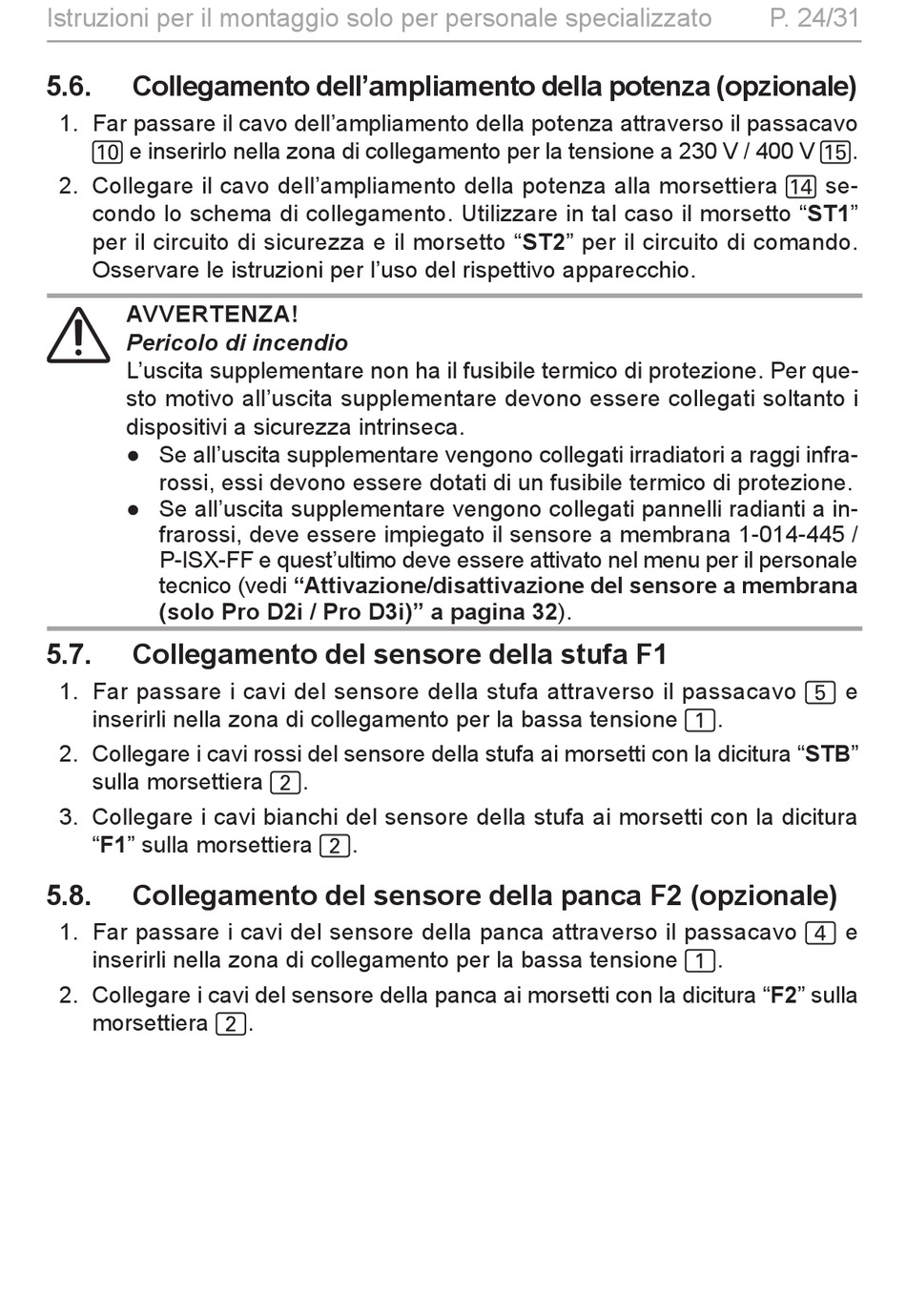

Istruzioni per il montaggio solo per personale specializzato
5.6.

Collegamento dell'ampliamento della potenza (opzionale)

1. Far passare il cavo dell'ampliamento della potenza attraverso il passacavo
a e inserirlo nella zona di collegamento per la tensione a 230 V / 400 V f.
2. Collegare il cavo dell'ampliamento della potenza alla morsettiera e se-
condo lo schema di collegamento. Utilizzare in tal caso il morsetto "ST1"
per il circuito di sicurezza e il morsetto "ST2" per il circuito di comando.
Osservare le istruzioni per l'uso del rispettivo apparecchio.
AVVERTENZA!
Pericolo di incendio
L'uscita supplementare non ha il fusibile termico di protezione. Per que-
sto motivo all'uscita supplementare devono essere collegati soltanto i
dispositivi a sicurezza intrinseca.
● Se all'uscita supplementare vengono collegati irradiatori a raggi infra-
rossi, essi devono essere dotati di un fusibile termico di protezione.
● Se all'uscita supplementare vengono collegati pannelli radianti a in-
frarossi, deve essere impiegato il sensore a membrana 1-014-445 /
P-ISX-FF e quest'ultimo deve essere attivato nel menu per il personale
tecnico (vedi "Attivazione/disattivazione del sensore a membrana
(solo Pro D2i / Pro D3i)" a pagina 32).
5.7.

Collegamento del sensore della stufa F1

1. Far passare i cavi del sensore della stufa attraverso il passacavo 5 e
inserirli nella zona di collegamento per la bassa tensione 1.
2. Collegare i cavi rossi del sensore della stufa ai morsetti con la dicitura "STB"
sulla morsettiera 2.
3. Collegare i cavi bianchi del sensore della stufa ai morsetti con la dicitura
"F1" sulla morsettiera 2.
5.8.

Collegamento del sensore della panca F2 (opzionale)

1. Far passare i cavi del sensore della panca attraverso il passacavo 4 e
inserirli nella zona di collegamento per la bassa tensione 1.
2. Collegare i cavi del sensore della panca ai morsetti con la dicitura "F2" sulla
morsettiera 2.
P. 24/31
