Monteringsanvisning endast för fackpersonal
4.2. Montera manöverpanelen
Manöverenheten 2 monteras på bastuväggen, vid ett avstånd på max. 10 meter
till effektenheten 1 (se Bild4).
Använd t.ex. en konventionell sticksåg för att såga upp urtaget till manöveren-
heten. Manöverenheten kan monteras både i kabinen och utanför kabinen.
* Vid montering inuti bastun måste det vara ett avstånd på minst 30 cm till bastuns
tak (se Bild4).
OBS!
Skador på enheten
● Styrenhetens manöverenhet 2 är skyddad mot stänkvatten (skyddsklass
IPX4).
● Endast en konventionell skruvmejsel får användas för arbeten på manöveren-
heten. Om en batteridriven skruvdragare används, föreligger risk för skador
som inte går att reparera!
minst 30 cm
2
1
Effektenhet
*
Manöver-
enhet

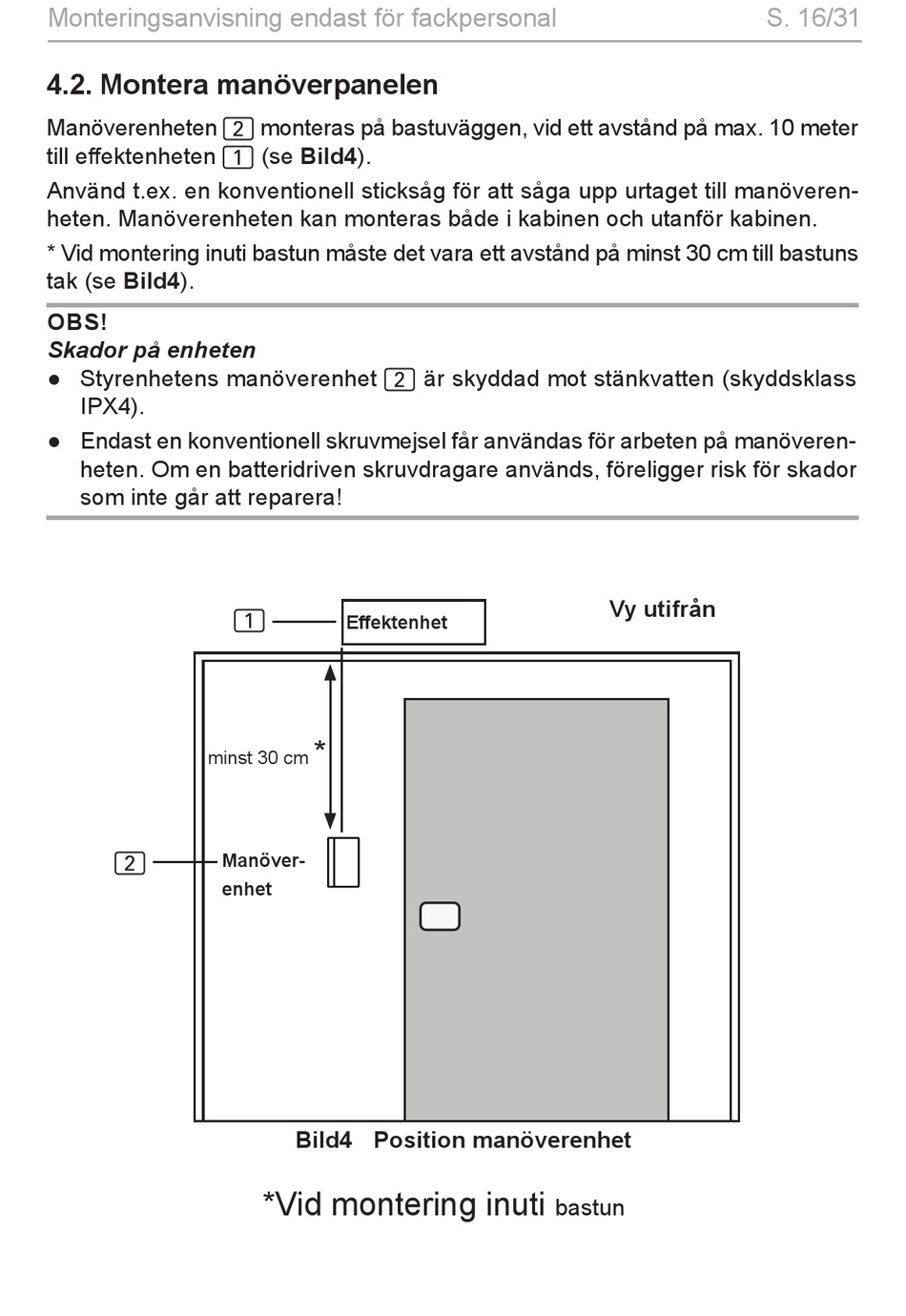

Bild4 Position manöverenhet
*Vid montering inuti
Vy utifrån
bastun
S. 16/31
