Istruzioni per il montaggio solo per personale specializzato

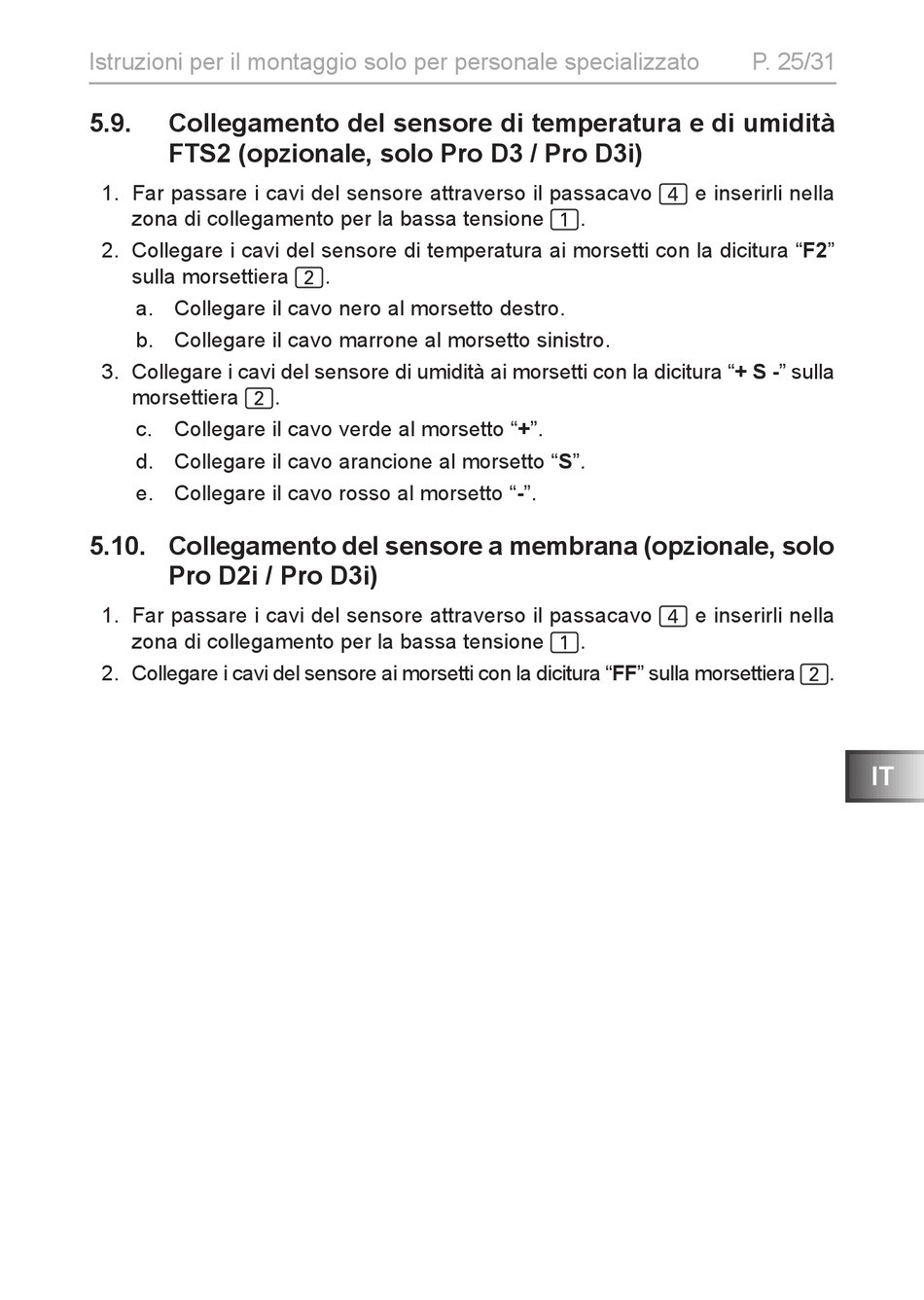

5.9. Collegamento del sensore di temperatura e di umidità
FTS2 (opzionale, solo Pro D3 / Pro D3i)
1. Far passare i cavi del sensore attraverso il passacavo 4 e inserirli nella
zona di collegamento per la bassa tensione 1.
2. Collegare i cavi del sensore di temperatura ai morsetti con la dicitura "F2"
sulla morsettiera 2.
a. Collegare il cavo nero al morsetto destro.
b. Collegare il cavo marrone al morsetto sinistro.
3. Collegare i cavi del sensore di umidità ai morsetti con la dicitura "+ S -" sulla
morsettiera 2.
c. Collegare il cavo verde al morsetto "+".
d. Collegare il cavo arancione al morsetto "S".
e. Collegare il cavo rosso al morsetto "-".
5.10. Collegamento del sensore a membrana (opzionale, solo
Pro D2i / Pro D3i)
1. Far passare i cavi del sensore attraverso il passacavo 4 e inserirli nella
zona di collegamento per la bassa tensione 1.
2. Collegare i cavi del sensore ai morsetti con la dicitura "FF" sulla morsettiera 2.
P. 25/31
IT
