Istruzioni per il montaggio solo per personale specializzato

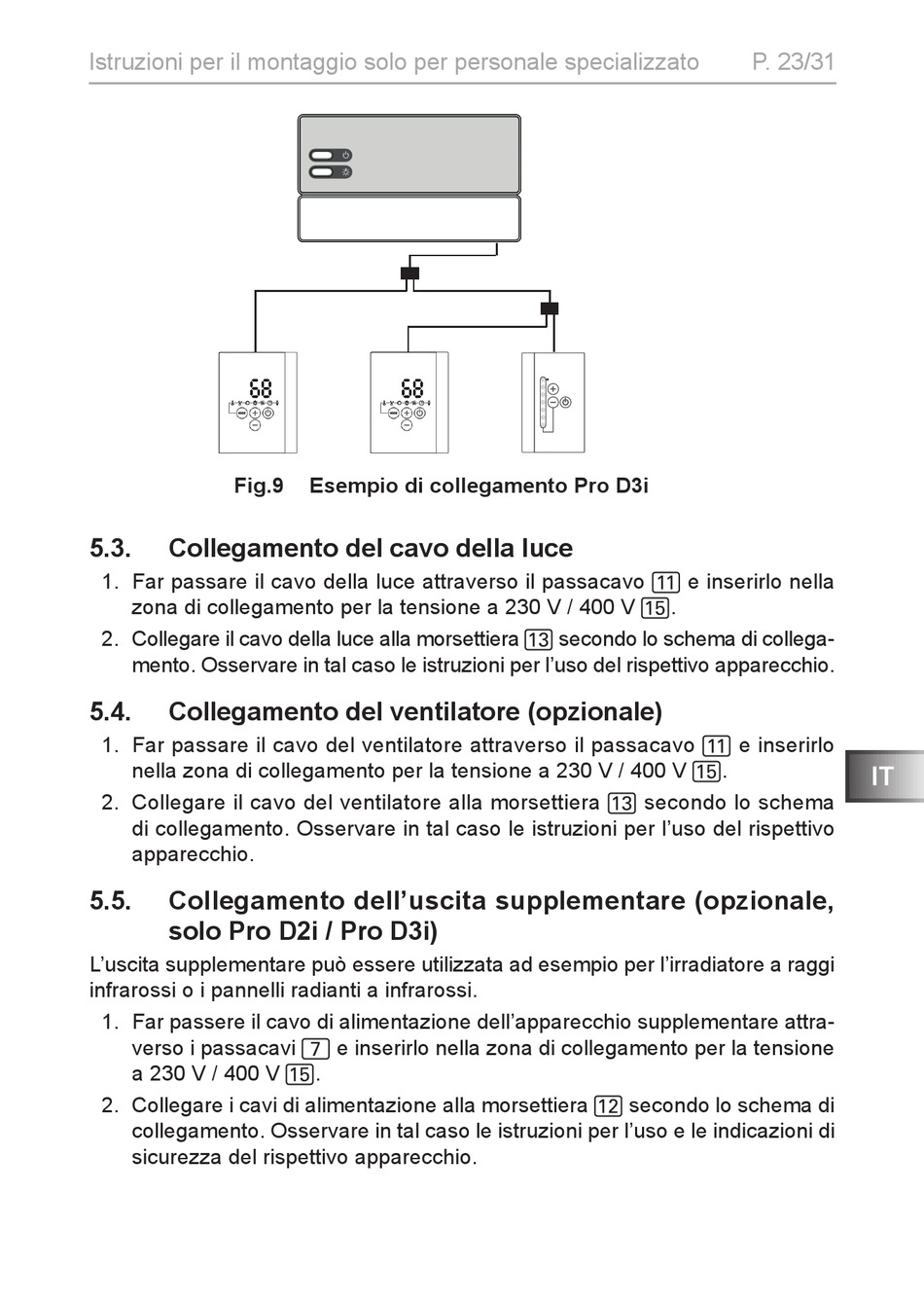

Fig.9
5.3.

Collegamento del cavo della luce

1. Far passare il cavo della luce attraverso il passacavo b e inserirlo nella
zona di collegamento per la tensione a 230 V / 400 V f.
2. Collegare il cavo della luce alla morsettiera d secondo lo schema di collega-
mento. Osservare in tal caso le istruzioni per l'uso del rispettivo apparecchio.
5.4.

Collegamento del ventilatore (opzionale)

1. Far passare il cavo del ventilatore attraverso il passacavo b e inserirlo
nella zona di collegamento per la tensione a 230 V / 400 V f.
2. Collegare il cavo del ventilatore alla morsettiera d secondo lo schema
di collegamento. Osservare in tal caso le istruzioni per l'uso del rispettivo
apparecchio.
5.5. Collegamento dell'uscita supplementare (opzionale,
solo Pro D2i / Pro D3i)
L'uscita supplementare può essere utilizzata ad esempio per l'irradiatore a raggi
infrarossi o i pannelli radianti a infrarossi.
1. Far passere il cavo di alimentazione dell'apparecchio supplementare attra-
verso i passacavi 7 e inserirlo nella zona di collegamento per la tensione
a 230 V / 400 V f.
2. Collegare i cavi di alimentazione alla morsettiera c secondo lo schema di
collegamento. Osservare in tal caso le istruzioni per l'uso e le indicazioni di
sicurezza del rispettivo apparecchio.
Esempio di collegamento Pro D3i
P. 23/31
IT
