Montagehandleiding uitsluitend voor vakpersoneel

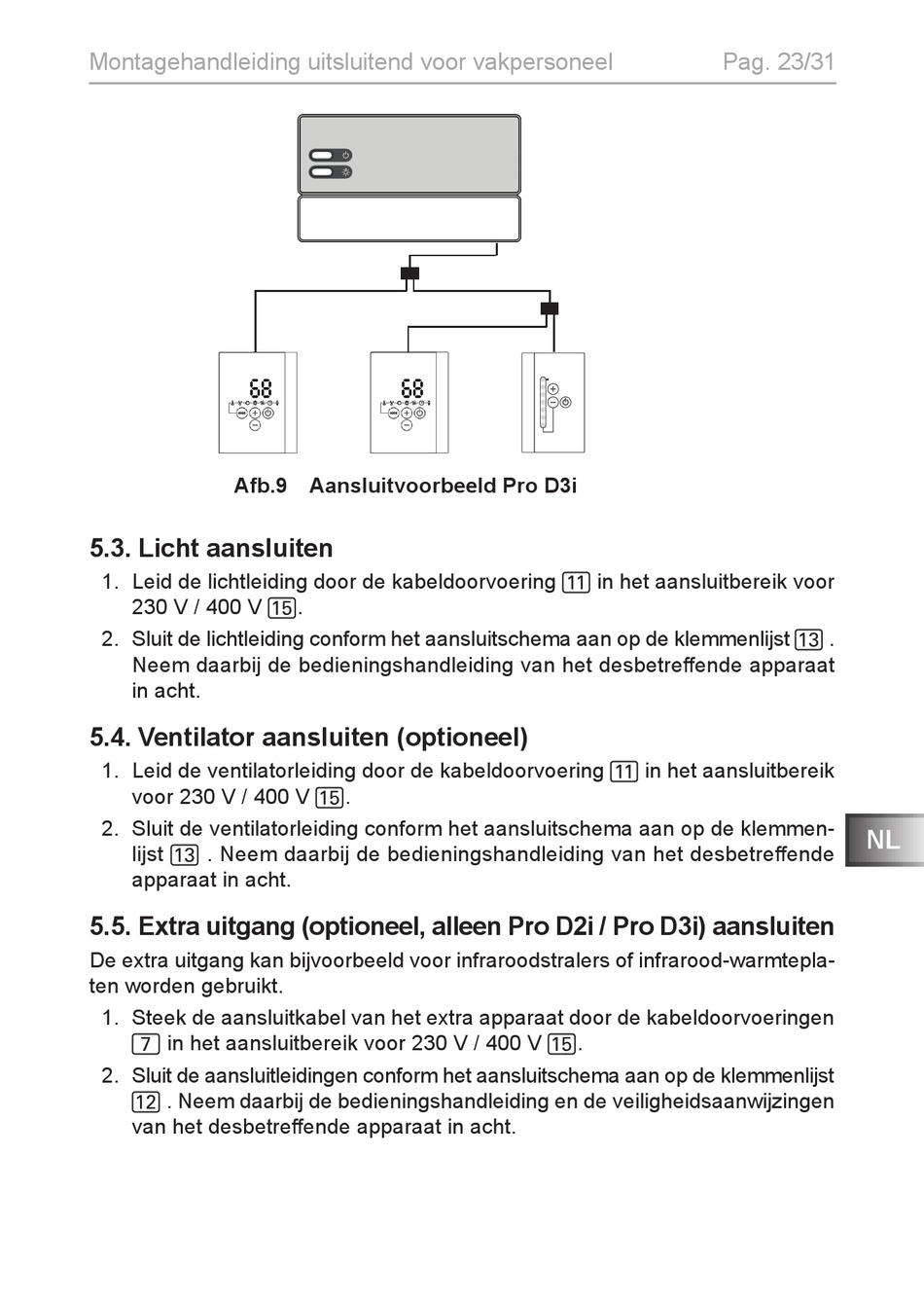

Afb.9 Aansluitvoorbeeld Pro D3i

5.3. Licht aansluiten

1. Leid de lichtleiding door de kabeldoorvoering b in het aansluitbereik voor
230 V / 400 V f.
2. Sluit de lichtleiding conform het aansluitschema aan op de klemmenlijst d .
Neem daarbij de bedieningshandleiding van het desbetreffende apparaat
in acht.

5.4. Ventilator aansluiten (optioneel)

1. Leid de ventilatorleiding door de kabeldoorvoering b in het aansluitbereik
voor 230 V / 400 V f.
2. Sluit de ventilatorleiding conform het aansluitschema aan op de klemmen-
lijst d . Neem daarbij de bedieningshandleiding van het desbetreffende
apparaat in acht.

5.5. Extra uitgang (optioneel, alleen Pro D2i / Pro D3i) aansluiten

De extra uitgang kan bijvoorbeeld voor infraroodstralers of infrarood-warmtepla-
ten worden gebruikt.
1. Steek de aansluitkabel van het extra apparaat door de kabeldoorvoeringen
7 in het aansluitbereik voor 230 V / 400 V f.
2. Sluit de aansluitleidingen conform het aansluitschema aan op de klemmenlijst
c . Neem daarbij de bedieningshandleiding en de veiligheidsaanwijzingen
van het desbetreffende apparaat in acht.
Pag. 23/31
NL
