Instructions de montage uniquement pour le personnel spécialisé

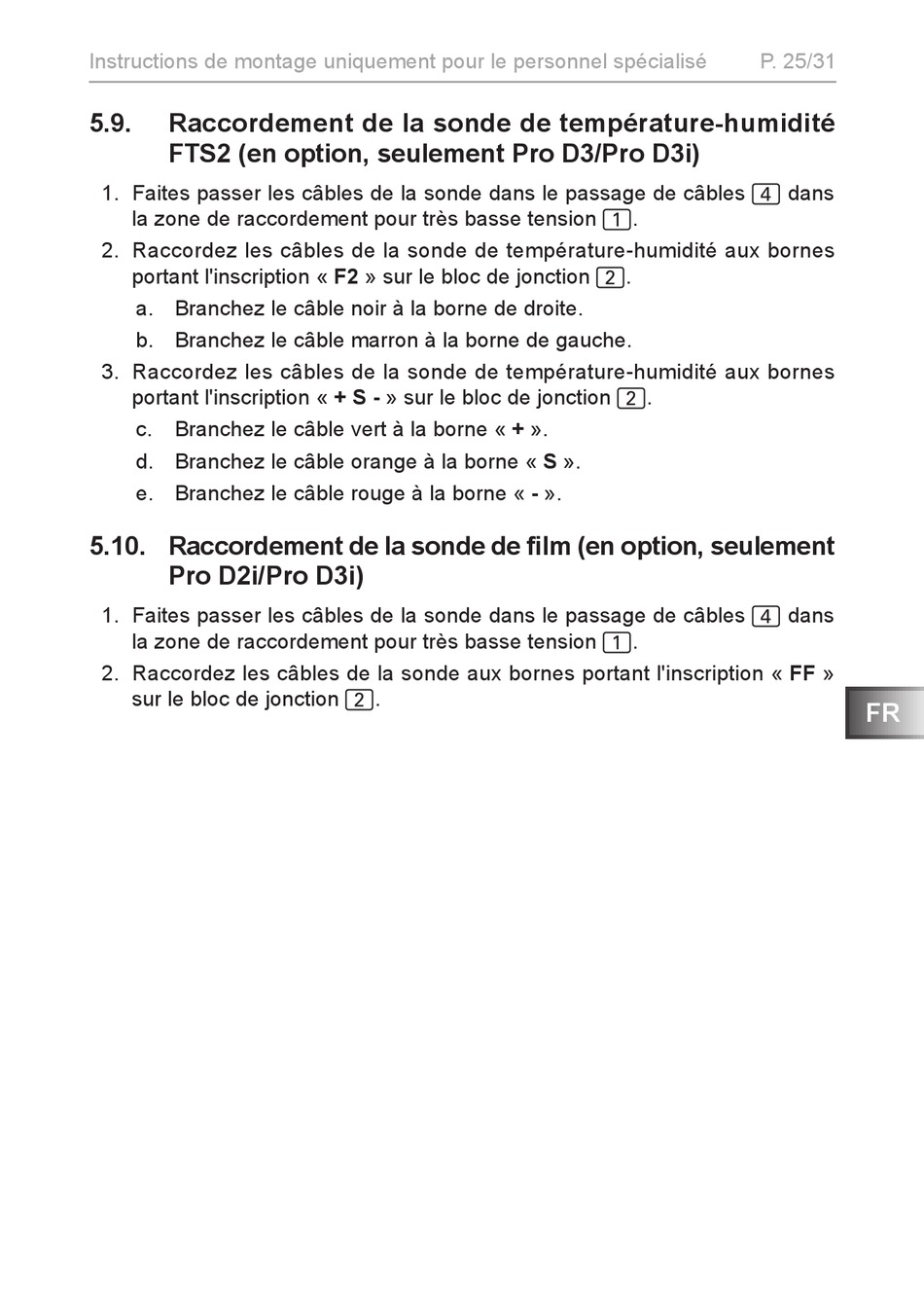

5.9. Raccordement de la sonde de température-humidité
FTS2 (en option, seulement Pro D3/Pro D3i)
1. Faites passer les câbles de la sonde dans le passage de câbles 4 dans
la zone de raccordement pour très basse tension 1.
2. Raccordez les câbles de la sonde de température-humidité aux bornes
portant l'inscription « F2 » sur le bloc de jonction 2.
a. Branchez le câble noir à la borne de droite.
b. Branchez le câble marron à la borne de gauche.
3. Raccordez les câbles de la sonde de température-humidité aux bornes
portant l'inscription « + S - » sur le bloc de jonction 2.
c. Branchez le câble vert à la borne « + ».
d. Branchez le câble orange à la borne « S ».
e. Branchez le câble rouge à la borne « - ».
5.10. Raccordement de la sonde de film (en option, seulement
Pro D2i/Pro D3i)
1. Faites passer les câbles de la sonde dans le passage de câbles 4 dans
la zone de raccordement pour très basse tension 1.
2. Raccordez les câbles de la sonde aux bornes portant l'inscription « FF »
sur le bloc de jonction 2.
P. 25/31
FR
