Asennusohjeet henkilöstö

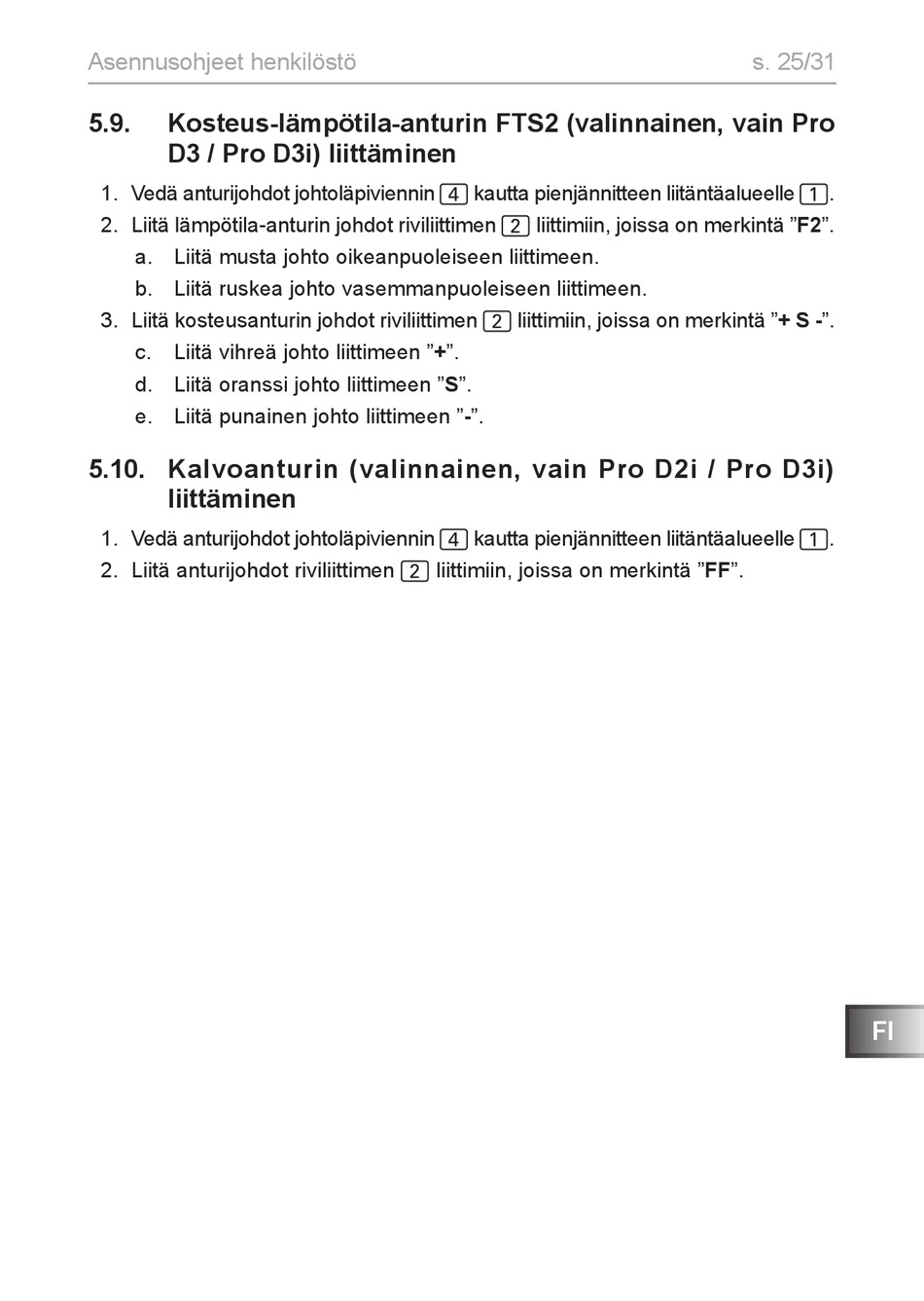

5.9. Kosteus-lämpötila-anturin FTS2 (valinnainen, vain Pro
D3 / Pro D3i) liittäminen
1. Vedä anturijohdot johtoläpiviennin 4 kautta pienjännitteen liitäntäalueelle 1.
2. Liitä lämpötila-anturin johdot riviliittimen 2 liittimiin, joissa on merkintä "F2".
a. Liitä musta johto oikeanpuoleiseen liittimeen.
b. Liitä ruskea johto vasemmanpuoleiseen liittimeen.
3. Liitä kosteusanturin johdot riviliittimen 2 liittimiin, joissa on merkintä "+ S -".
c. Liitä vihreä johto liittimeen "+".
d. Liitä oranssi johto liittimeen "S".
e. Liitä punainen johto liittimeen "-".
5.10. Kalvoanturin (valinnainen, vain Pro D2i / Pro D3i)
liittäminen
1. Vedä anturijohdot johtoläpiviennin 4 kautta pienjännitteen liitäntäalueelle 1.
2. Liitä anturijohdot riviliittimen 2 liittimiin, joissa on merkintä "FF".
s. 25/31
FI
