Instructions de montage uniquement pour le personnel spécialisé

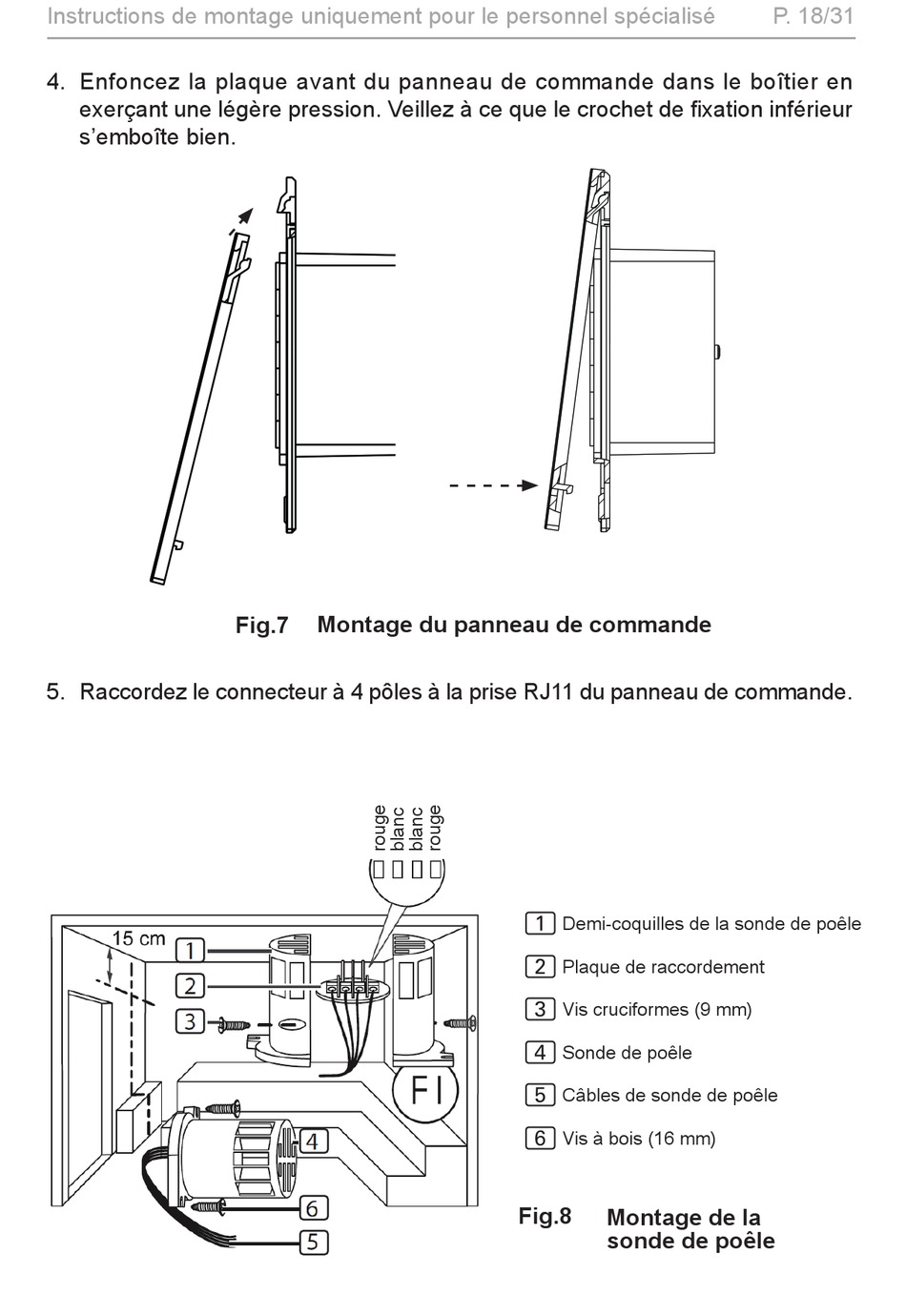

4. Enfoncez la plaque avant du panneau de commande dans le boîtier en
exerçant une légère pression. Veillez à ce que le crochet de fixation inférieur
s'emboîte bien.
5. Raccordez le connecteur à 4 pôles à la prise RJ11 du panneau de commande.
Montage du panneau de commande
Fig.7
Demi-coquilles de la sonde de poêle
1
Plaque de raccordement
2
Vis cruciformes (9 mm)
3
Sonde de poêle
4
Câbles de sonde de poêle
5
Vis à bois (16 mm)
6
Fig.8
Montage de la
sonde de poêle
