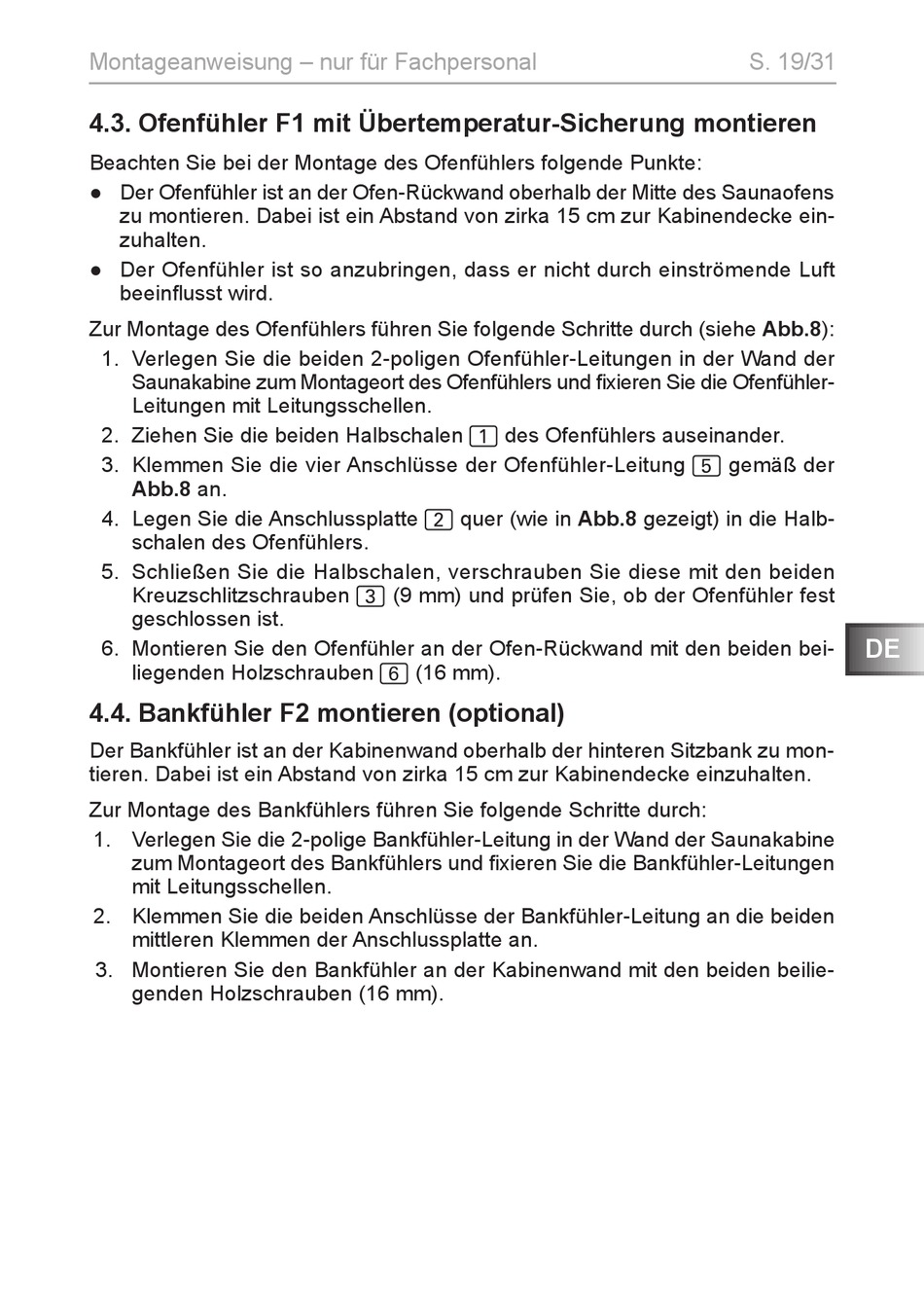

Montageanweisung – nur für Fachpersonal
4.3. Ofenfühler F1 mit Übertemperatur-Sicherung montieren
Beachten Sie bei der Montage des Ofenfühlers folgende Punkte:
● Der Ofenfühler ist an der Ofen-Rückwand oberhalb der Mitte des Saunaofens
zu montieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke ein-
zuhalten.
● Der Ofenfühler ist so anzubringen, dass er nicht durch einströmende Luft
beeinflusst wird.
Zur Montage des Ofenfühlers führen Sie folgende Schritte durch (siehe Abb.8):
1. Verlegen Sie die beiden 2-poligen Ofenfühler-Leitungen in der Wand der
Saunakabine zum Montageort des Ofenfühlers und fixieren Sie die Ofenfühler-
Leitungen mit Leitungsschellen.
2. Ziehen Sie die beiden Halbschalen 1 des Ofenfühlers auseinander.
3. Klemmen Sie die vier Anschlüsse der Ofenfühler-Leitung 5 gemäß der
Abb.8 an.
4. Legen Sie die Anschlussplatte 2 quer (wie in Abb.8 gezeigt) in die Halb-
schalen des Ofenfühlers.
5. Schließen Sie die Halbschalen, verschrauben Sie diese mit den beiden
Kreuzschlitzschrauben 3 (9 mm) und prüfen Sie, ob der Ofenfühler fest
geschlossen ist.
6. Montieren Sie den Ofenfühler an der Ofen-Rückwand mit den beiden bei-
liegenden Holzschrauben 6 (16 mm).
4.4. Bankfühler F2 montieren (optional)
Der Bankfühler ist an der Kabinenwand oberhalb der hinteren Sitzbank zu mon-
tieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke einzuhalten.
Zur Montage des Bankfühlers führen Sie folgende Schritte durch:
1. Verlegen Sie die 2-polige Bankfühler-Leitung in der Wand der Saunakabine
zum Montageort des Bankfühlers und fixieren Sie die Bankfühler-Leitungen
mit Leitungsschellen.
2. Klemmen Sie die beiden Anschlüsse der Bankfühler-Leitung an die beiden
mittleren Klemmen der Anschlussplatte an.
3. Montieren Sie den Bankfühler an der Kabinenwand mit den beiden beilie-
genden Holzschrauben (16 mm).
