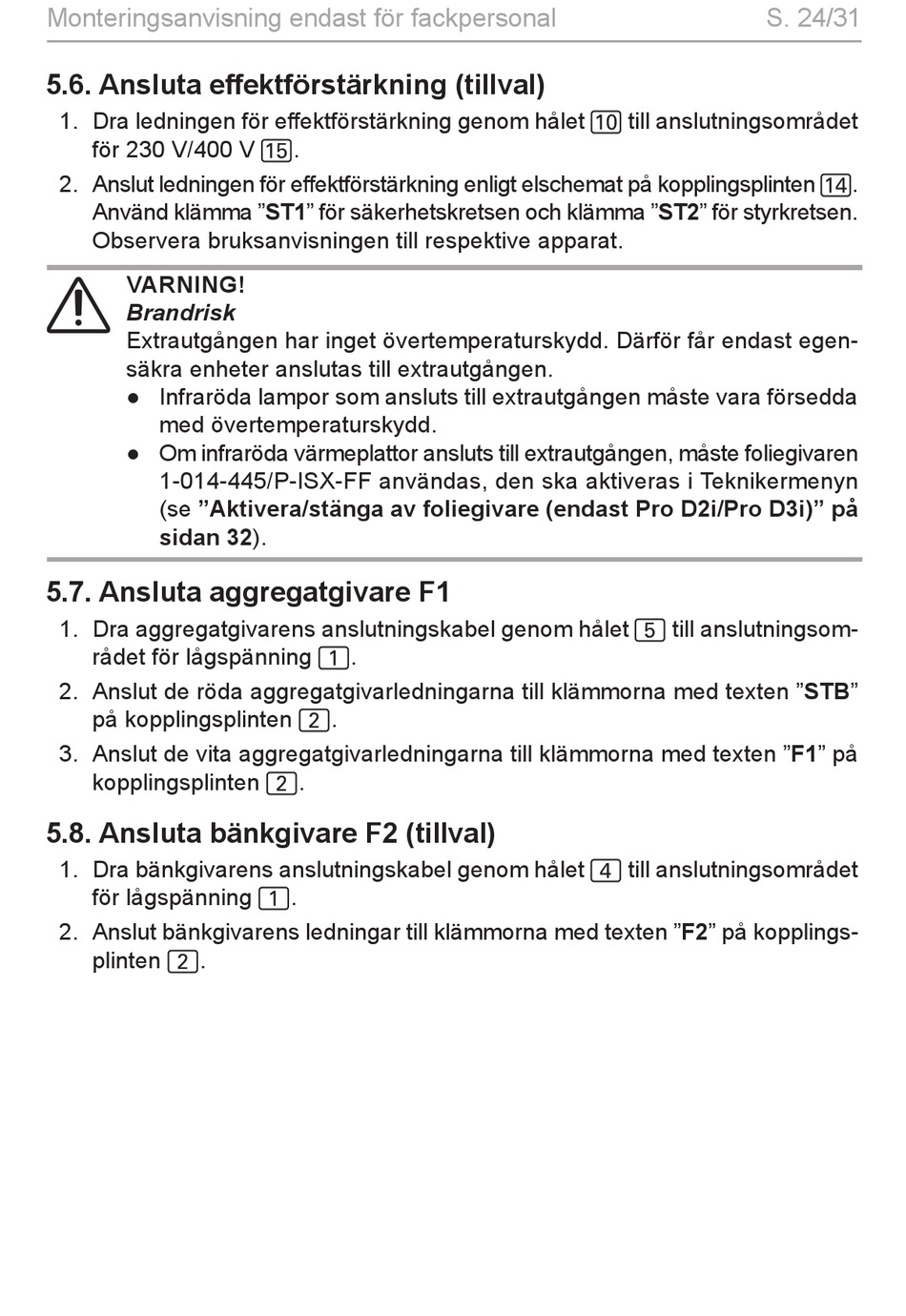

Monteringsanvisning endast för fackpersonal
5.6. Ansluta effektförstärkning (tillval)
1. Dra ledningen för effektförstärkning genom hålet a till anslutningsområdet
för 230 V/400 V f.
2. Anslut ledningen för effektförstärkning enligt elschemat på kopplingsplinten e.
Använd klämma "ST1" för säkerhetskretsen och klämma "ST2" för styrkretsen.
Observera bruksanvisningen till respektive apparat.
VARNING!
Brandrisk
Extrautgången har inget övertemperaturskydd. Därför får endast egen-
säkra enheter anslutas till extrautgången.
● Infraröda lampor som ansluts till extrautgången måste vara försedda
med övertemperaturskydd.
● Om infraröda värmeplattor ansluts till extrautgången, måste foliegivaren
1-014-445/P-ISX-FF användas, den ska aktiveras i Teknikermenyn
(se "Aktivera/stänga av foliegivare (endast Pro D2i/Pro D3i)" på
sidan 32).

5.7. Ansluta aggregatgivare F1

1. Dra aggregatgivarens anslutningskabel genom hålet 5 till anslutningsom-
rådet för lågspänning 1.
2. Anslut de röda aggregatgivarledningarna till klämmorna med texten "STB"
på kopplingsplinten 2.
3. Anslut de vita aggregatgivarledningarna till klämmorna med texten "F1" på
kopplingsplinten 2.
5.8. Ansluta bänkgivare F2 (tillval)
1. Dra bänkgivarens anslutningskabel genom hålet 4 till anslutningsområdet
för lågspänning 1.
2. Anslut bänkgivarens ledningar till klämmorna med texten "F2" på kopplings-
plinten 2.
S. 24/31
