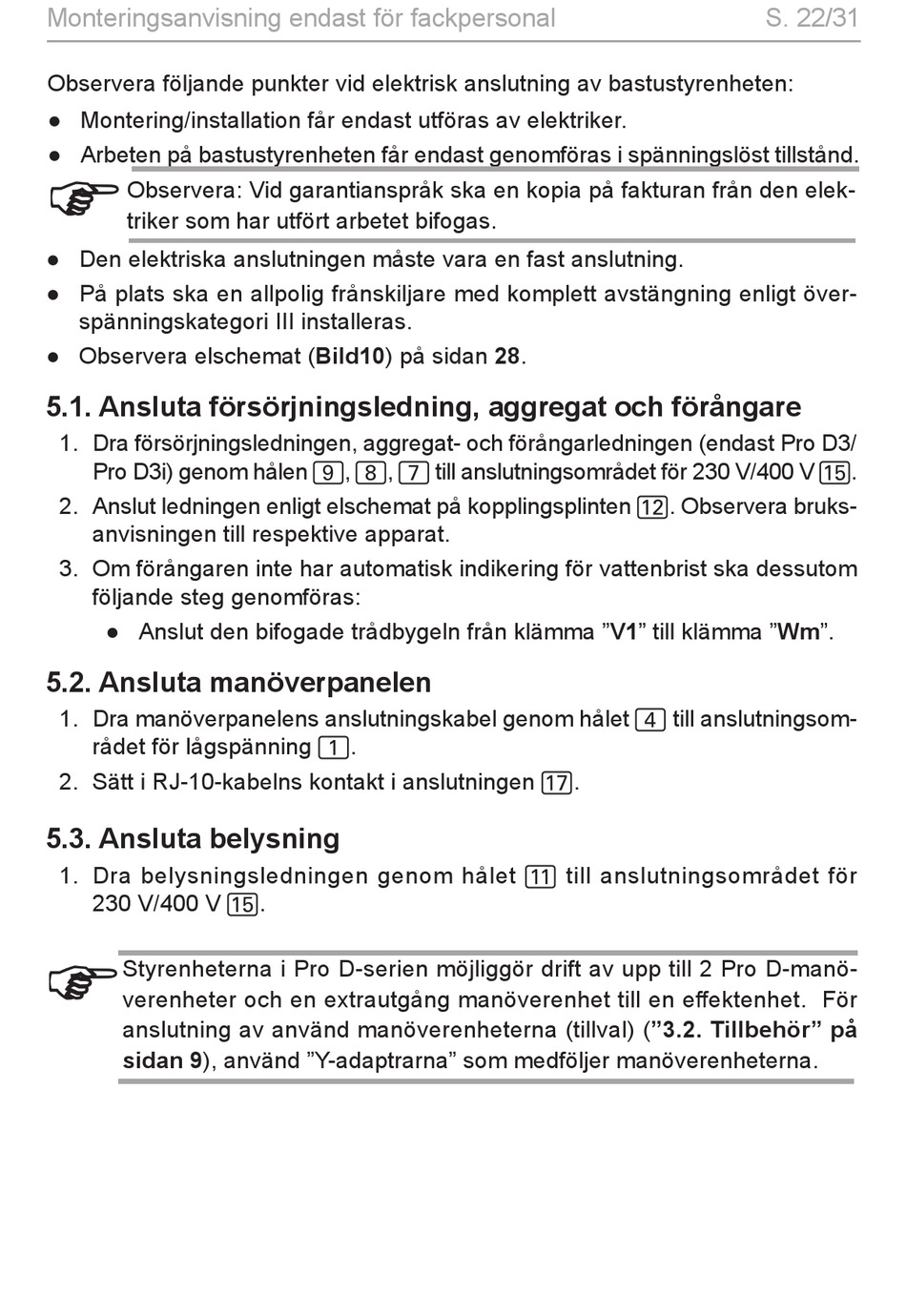

Monteringsanvisning endast för fackpersonal
Observera följande punkter vid elektrisk anslutning av bastustyrenheten:
● Montering/installation får endast utföras av elektriker.
● Arbeten på bastustyrenheten får endast genomföras i spänningslöst tillstånd.
Observera: Vid garantianspråk ska en kopia på fakturan från den elek-
triker som har utfört arbetet bifogas.
● Den elektriska anslutningen måste vara en fast anslutning.
● På plats ska en allpolig frånskiljare med komplett avstängning enligt över-
spänningskategori III installeras.
● Observera elschemat (Bild10) på sidan 28.
5.1. Ansluta försörjningsledning, aggregat och förångare
1. Dra försörjningsledningen, aggregat- och förångarledningen (endast Pro D3/
Pro D3i) genom hålen 9, 8, 7 till anslutningsområdet för 230 V/400 V f.
2. Anslut ledningen enligt elschemat på kopplingsplinten c. Observera bruks-
anvisningen till respektive apparat.
3. Om förångaren inte har automatisk indikering för vattenbrist ska dessutom
följande steg genomföras:
● Anslut den bifogade trådbygeln från klämma "V1" till klämma "Wm".
5.2. Ansluta manöverpanelen
1. Dra manöverpanelens anslutningskabel genom hålet 4 till anslutningsom-
rådet för lågspänning 1.
2. Sätt i RJ-10-kabelns kontakt i anslutningen h.
5.3. Ansluta belysning
1. Dra belysningsledningen genom hålet b till anslutningsområdet för
230 V/400 V f.
Styrenheterna i Pro D-serien möjliggör drift av upp till 2 Pro D-manö-
verenheter och en extrautgång manöverenhet till en effektenhet. För
anslutning av använd manöverenheterna (tillval) ("3.2. Tillbehör" på
sidan 9), använd "Y-adaptrarna" som medföljer manöverenheterna.
S. 22/31
