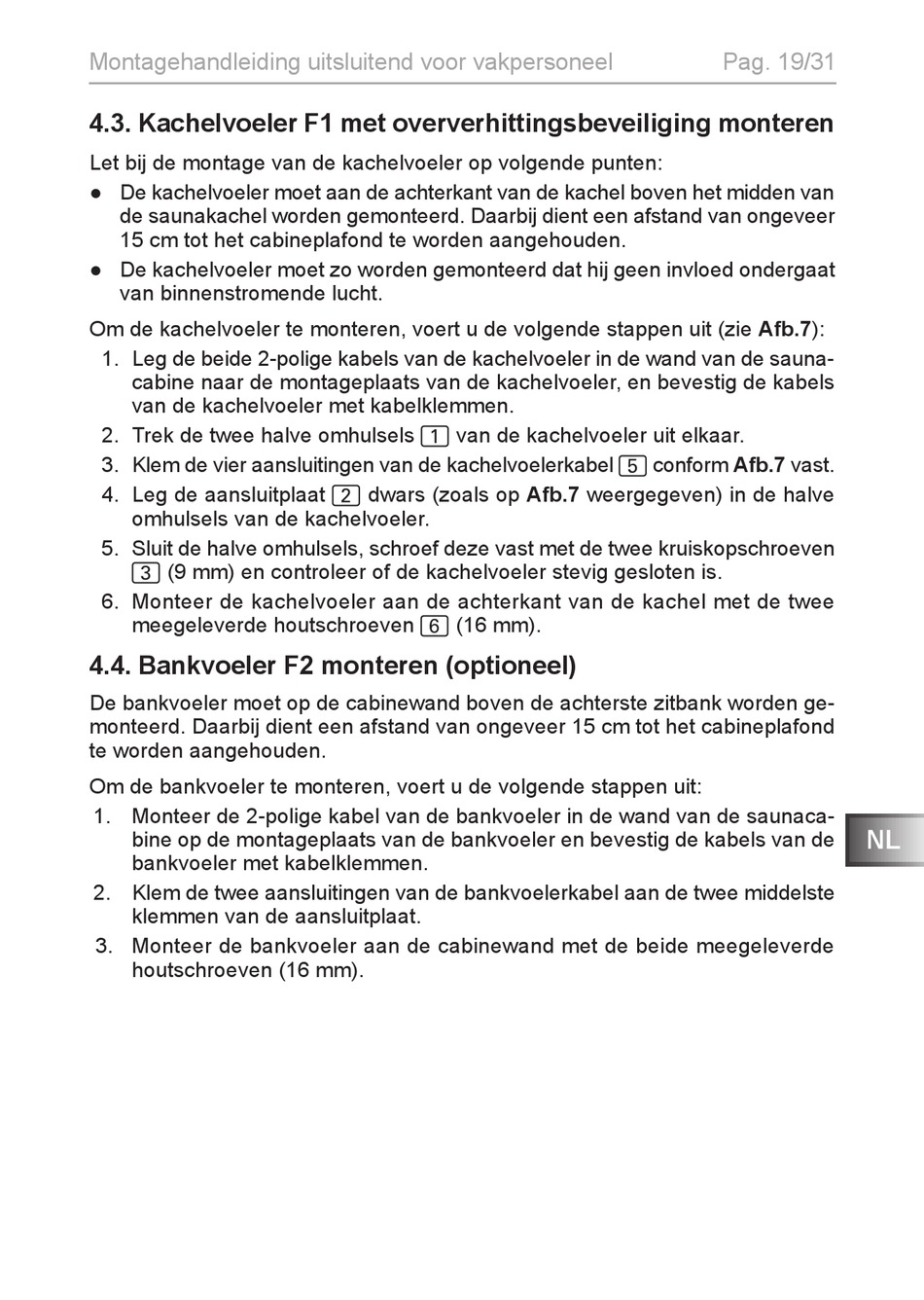

Montagehandleiding uitsluitend voor vakpersoneel

4.3. Kachelvoeler F1 met oververhittingsbeveiliging monteren

Let bij de montage van de kachelvoeler op volgende punten:
● De kachelvoeler moet aan de achterkant van de kachel boven het midden van
de saunakachel worden gemonteerd. Daarbij dient een afstand van ongeveer
15 cm tot het cabineplafond te worden aangehouden.
● De kachelvoeler moet zo worden gemonteerd dat hij geen invloed ondergaat
van binnenstromende lucht.
Om de kachelvoeler te monteren, voert u de volgende stappen uit (zie Afb.7):
1. Leg de beide 2-polige kabels van de kachelvoeler in de wand van de sauna-
cabine naar de montageplaats van de kachelvoeler, en bevestig de kabels
van de kachelvoeler met kabelklemmen.
2. Trek de twee halve omhulsels 1 van de kachelvoeler uit elkaar.
3. Klem de vier aansluitingen van de kachelvoelerkabel 5 conform Afb.7 vast.
4. Leg de aansluitplaat 2 dwars (zoals op Afb.7 weergegeven) in de halve
omhulsels van de kachelvoeler.
5. Sluit de halve omhulsels, schroef deze vast met de twee kruiskopschroeven
3 (9 mm) en controleer of de kachelvoeler stevig gesloten is.
6. Monteer de kachelvoeler aan de achterkant van de kachel met de twee
meegeleverde houtschroeven 6 (16 mm).

4.4. Bankvoeler F2 monteren (optioneel)

De bankvoeler moet op de cabinewand boven de achterste zitbank worden ge-
monteerd. Daarbij dient een afstand van ongeveer 15 cm tot het cabineplafond
te worden aangehouden.
Om de bankvoeler te monteren, voert u de volgende stappen uit:
1. Monteer de 2-polige kabel van de bankvoeler in de wand van de saunaca-
bine op de montageplaats van de bankvoeler en bevestig de kabels van de
bankvoeler met kabelklemmen.
2. Klem de twee aansluitingen van de bankvoelerkabel aan de twee middelste
klemmen van de aansluitplaat.
3. Monteer de bankvoeler aan de cabinewand met de beide meegeleverde
houtschroeven (16 mm).
Pag. 19/31
NL
