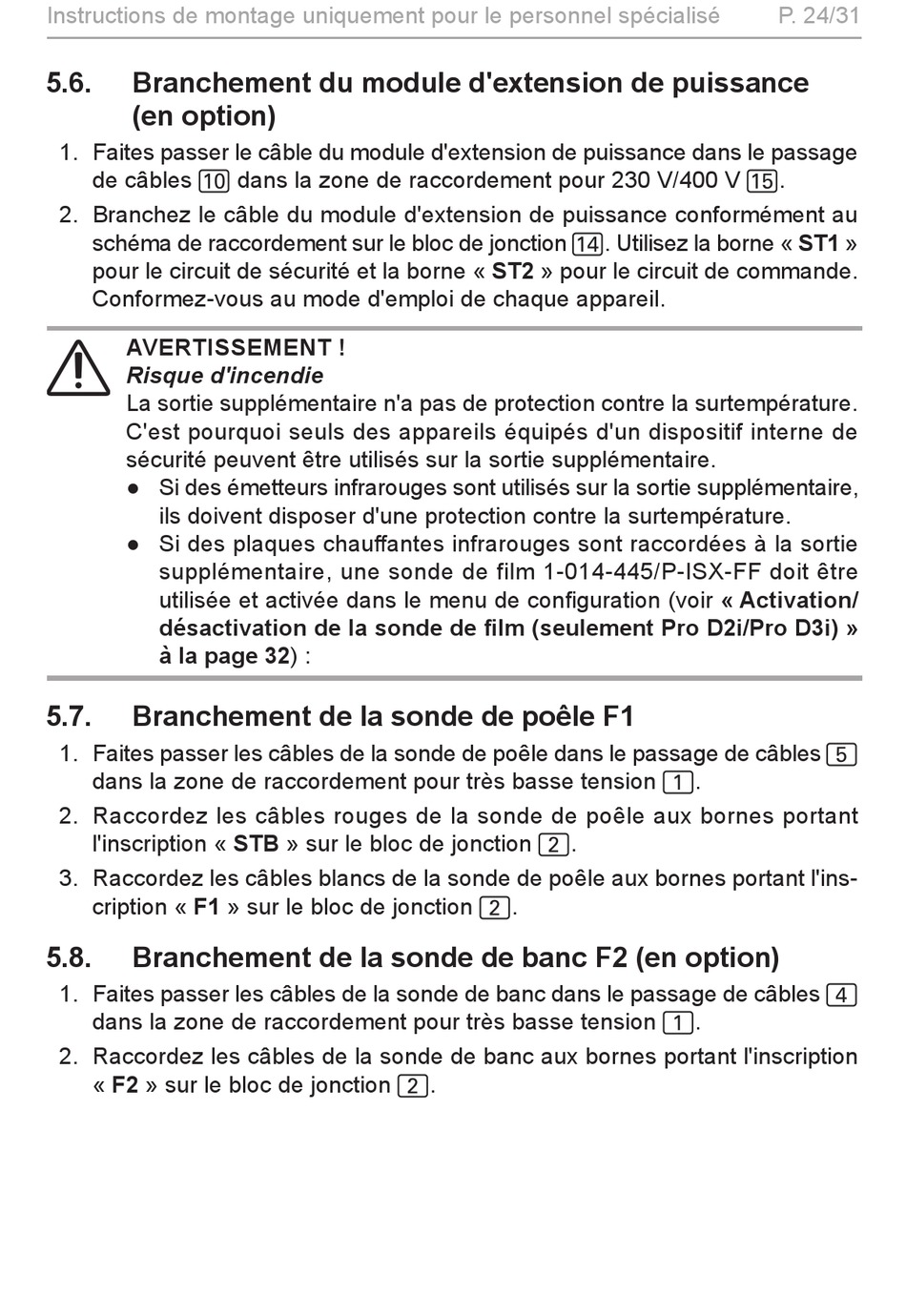

Instructions de montage uniquement pour le personnel spécialisé
5.6. Branchement du module d'extension de puissance
(en option)
1. Faites passer le câble du module d'extension de puissance dans le passage
de câbles a dans la zone de raccordement pour 230 V/400 V f.
2. Branchez le câble du module d'extension de puissance conformément au
schéma de raccordement sur le bloc de jonction e. Utilisez la borne « ST1 »
pour le circuit de sécurité et la borne « ST2 » pour le circuit de commande.
Conformez-vous au mode d'emploi de chaque appareil.
AVERTISSEMENT !
Risque d'incendie
La sortie supplémentaire n'a pas de protection contre la surtempérature.
C'est pourquoi seuls des appareils équipés d'un dispositif interne de
sécurité peuvent être utilisés sur la sortie supplémentaire.
● Si des émetteurs infrarouges sont utilisés sur la sortie supplémentaire,
ils doivent disposer d'une protection contre la surtempérature.
● Si des plaques chauffantes infrarouges sont raccordées à la sortie
supplémentaire, une sonde de film 1-014-445/P-ISX-FF doit être
utilisée et activée dans le menu de configuration (voir « Activation/
désactivation de la sonde de film (seulement Pro D2i/Pro D3i) »
à la page 32) :
5.7. Branchement de la sonde de poêle F1
1. Faites passer les câbles de la sonde de poêle dans le passage de câbles 5
dans la zone de raccordement pour très basse tension 1.
2. Raccordez les câbles rouges de la sonde de poêle aux bornes portant
l'inscription « STB » sur le bloc de jonction 2.
3. Raccordez les câbles blancs de la sonde de poêle aux bornes portant l'ins-
cription « F1 » sur le bloc de jonction 2.
5.8.

Branchement de la sonde de banc F2 (en option)

1. Faites passer les câbles de la sonde de banc dans le passage de câbles 4
dans la zone de raccordement pour très basse tension 1.
2. Raccordez les câbles de la sonde de banc aux bornes portant l'inscription
« F2 » sur le bloc de jonction 2.
P. 24/31
