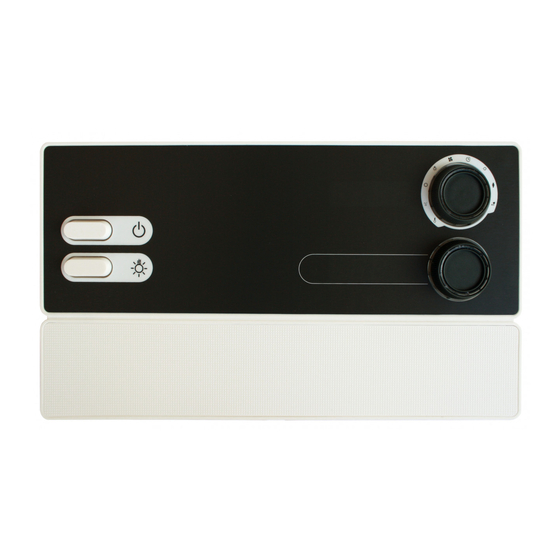

Sentiotec Pro C3 Montage- Und Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Sentiotec Anleitungen
  4. Sauna-Zubehör
  5. Pro C3
  6. Montage- und gebrauchsanweisung

Sentiotec Pro C3 Montage- Und Gebrauchsanweisung

Saunasteuerung
Vorschau ausblenden Andere Handbücher für Pro C3:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

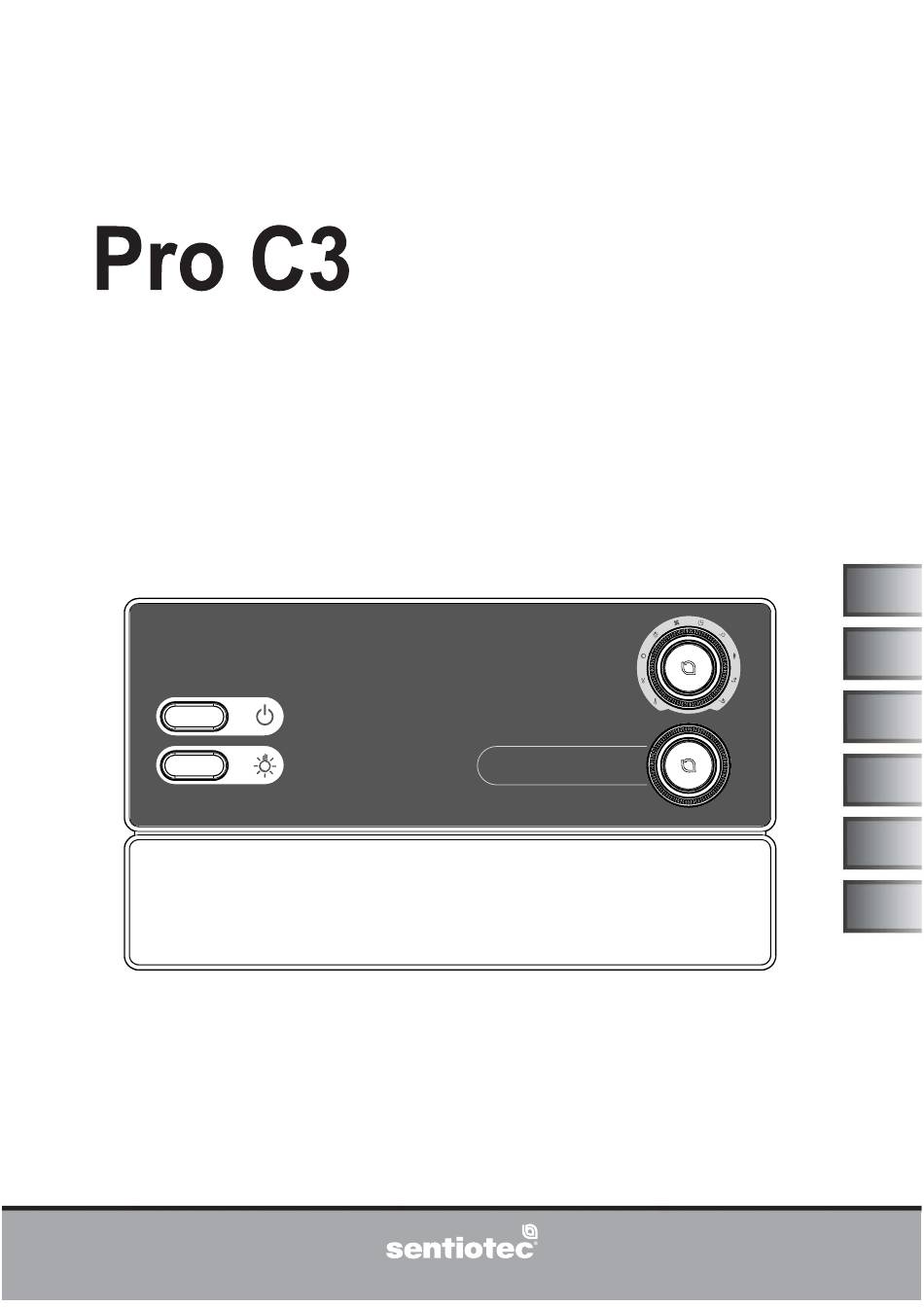

Saunasteuerung
PRO-C3
MONTAGE- UND GEBRAUCHSANWEISUNG
Deutsch
Version 06/15
Ident-Nr. 1-026-969
DE
EN
FR
IT
NL
SV

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sentiotec Pro C3

Inhaltszusammenfassung für Sentiotec Pro C3

  • Seite 1 Saunasteuerung PRO-C3 MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 06/15 Ident-Nr. 1-026-969...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Optionales Zubehör 3.3. Produktfunktionen 3.4. Sauna-Betriebsarten 3.5. Fühler-Betriebsarten 4. Montage 4.1. Saunasteuerung montieren 4.2.
  • Seite 3 5.10. Sicherheitsabschaltung anschließen 5.11. Fernstart 5.12. Statusausgang 5.13. Installation abschließen 6. Prüfungen durchführen 7. Anschlussplan 8. Inbetriebnahme 8.1. Einstellung der Funktionswahlschalter 8.2. Einstellungen im Technikermenü 9. Bedienelemente 9.1. Bezeichnung der Bedienelemente 9.2. Der Funktions-Wähler 9.3. Der Intensitäts-Wähler 10. Bedienung 10.1. Licht einschalten 10.2.
  • Seite 4 10.13. Nachtrockenprogramm abrechen 10.14. Funktionen ausschalten 10.15. Saunasteuerung ausschalten 11. Benutzerprogramme 11.1. Voreingestellte Benutzerprogramme 11.2. Benutzerprogramme aufrufen 11.3. Eigene Benutzerprogramme erstellen 12. Die Eco-Funktion 13. Reinigung und Wartung 13.1. Reinigung 13.2. Wartung 14. Entsorgung 15. Problemlösung 15.1. Fehlermeldungen 15.2. Wassermangelanzeige 15.3.

  • Seite 5: Zu Dieser Anleitung

    Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht.

  • Seite 6: Wichtige Hinweise Zu Ihrer Sicherheit

    Die Saunasteuerung Pro C3 dient ausschließlich zum Steuern und Regeln der Funktionen gemäß den technischen Daten. Die Saunasteuerung Pro C3 darf nur zum Steuern und Regeln ei - nes Saunaofens, der die Abdeckprüfung nach Absatz 19.101 der EN 60335-2-53 besteht, verwendet werden. Alternativ kann eine entsprechende Sicherheitsabschaltung im oder über dem Ofen...

  • Seite 7: Sicherheitshinweise Für Den Monteur

    Montage- und Gebrauchsanweisung S. 7/54 2.2. Sicherheitshinweise für den Monteur Die Montage darf nur durch eine Elektrofachkraft oder eine ver- Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal- tung entsprechend der Überspannungskategorie III vorzusehen.

  • Seite 8: Sicherheitshinweise Für Den Anwender

    Montage- und Gebrauchsanweisung S. 8/54 2.3. Sicherheitshinweise für den Anwender Die Saunasteuerung darf nicht von Kindern unter 8 Jahren ver- wendet werden. Die Saunasteuerung darf von Kindern über 8 Jahren, von Perso- nen mit verringerten psychischen, sensorischen oder mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –...

  • Seite 9: Produktbeschreibung

    Sicherheitsabschaltung (Artikelnummer: HT-SWL) Webserver pronet (Artikelnummer: PRO-NET) 3.3. Produktfunktionen Die Saunasteuerung Pro C3 verfügt über folgende Funktionen: Regeln von Kombi-Saunaöfen mit einer Heizleistung bis 10,5 kW und einer Verdampferleistung bis 3,5 kW im Temperaturbereich von 30 °C bis 110 °C und einem Feuchtebereich von 5 bis 100 %.
  • Seite 10 Montage- und Gebrauchsanweisung S. 10/54 Statusausgang Vorwahlzeitfunktion (bis 24 Stunden) Zusatzausgang Wahlweise Dimmen (bis 500 W), Schalten (bis 3,5 kW) oder Regeln der Kabinentemperatur über den Zusatzausgang. Zusatzausgang hat keine Übertemperatursicherung. Deshalb dürfen am Zusatzausgang nur eigensichere Geräte betrieben werden. –...

  • Seite 11: Sauna-Betriebsarten

    Wenn der Saunaofen durch einen Defekt nach Erreichen der Wunschtempe - ratur weiterheizt, schaltet die Übertemperatur-Sicherung bei ca. 139 °C den Saunaofen automatisch ab. 3.4. Sauna-Betriebsarten Die Saunasteuerung Pro C3 ermöglicht zwei Betriebsarten, Sauna- und Kombi- Betrieb. Sauna-Betrieb Im Sauna-Betrieb steht trockene Wärme zur Verfügung. Die Temperatur in der Kabine ist hoch (80 bis 100 °C).
  • Seite 12 Montage- und Gebrauchsanweisung S. 12/54 Im Ein-Fühlerbetrieb zeigt die Saunasteuerung standardmäßig nur die Soll-Tem- peratur an. Die Ist-Temperatur wird nicht angezeigt. Wenn die Saunasteuerung im Ein-Fühlerbetrieb die Temperatur über dem Ofen (F1-Fühler) als Ist-Temperatur anzeigen soll, muss dies bei der Inbetriebnahme aktiviert werden (siehe 8.2. Einstellungen im Technikermenü...

  • Seite 13: Montage

    Montageanweisung – nur für Fachpersonal S. 13/54 4. Montage 4.1. Saunasteuerung montieren ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. Montieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine maximale Luftfeuchte von 95% nicht überschritten wird.
  • Seite 14 Montageanweisung – nur für Fachpersonal S. 14/54 Zur Montage der Saunasteuerung führen Sie folgende Schritte durch: 1. Drehen Sie zwei Kreuzschlitzschrauben (16 mm) in ca. 1,70 m Höhe bis zu einem Abstand von 7 mm in die Saunawand ein. Die beiden Schrauben müssen einen Abstand von 145 mm zueinander haben (siehe Abb.1).

  • Seite 15: Ofenfühler F1 Mit Übertemperatur-Sicherung Montieren

    Montageanweisung – nur für Fachpersonal S. 15/54 4.2. Ofenfühler F1 mit Übertemperatur-Sicherung montieren Beachten Sie bei der Montage des Ofenfühlers folgende Punkte: Der Ofenfühler ist an der Ofen-Rückwand oberhalb der Mitte des Saunaofens zu montieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke ein- zuhalten.

  • Seite 16: Bankfühler F2 (Optional) Montieren

    Montageanweisung – nur für Fachpersonal S. 16/54 4.3. Bankfühler F2 (optional) montieren Der Bankfühler ist an der Kabinenwand oberhalb der hinteren Sitzbank zu mon - tieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke einzuhalten. Zur Montage des Bankfühlers führen Sie folgende Schritte durch: 1.

  • Seite 17: Folien-Fühler (Optional) Montieren

    Montageanweisung – nur für Fachpersonal S. 17/54 4.5. Folien-Fühler (optional) montieren Wenn an den Zusatzausgang eine der folgenden Infrarot-Wärmeplatten ange- schlossen wird, muss der Folienfühler P-ISX-FF verwendet werden: IR-WP-100 IR-WPHL-100 IR-WP-175 IR-WPHL-175 IR-WP-390 IR-WPHL-390 IR-WP-510 IR-WPHL-510 Beachten Sie zur Montage des Folien-Fühlers die Bedienungsanleitung der Infrarot-Wärmeplatten.

  • Seite 18: Elektrischer Anschluss

    Montageanweisung – nur für Fachpersonal S. 18/54 5. Elektrischer Anschluss ACHTUNG! Schäden am Gerät Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Die maximale Verdampferleistung beträgt 3,5 kW. Die maximale Leistung des Zusatzausgangs beträgt 3,5 kW.

  • Seite 19: Versorgungsleitung, Ofen Und Verdampfer Anschließen

    Montageanweisung – nur für Fachpersonal S. 19/54 Beachten Sie beim elektrischen Anschluss der Saunasteuerung folgende Punkte: Die Montage darf nur durch eine Elektrofachkraft oder eine vergleichsweise Bitte beachten Sie, dass im Falle eines Garantieanspruches eine Kopie der Rechnung des ausführenden Elektrofachbetriebes vorzulegen ist. Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden.

  • Seite 20: Lüfter (Optional) Anschließen

    Montageanweisung – nur für Fachpersonal S. 20/54 5.3. Lüfter (optional) anschließen 1. Führen Sie die Lüfterleitung durch die Kabeldurchführung in den An- schlussbereich für 230 V / 400 V 2. Schließen Sie die Lüfterleitung gemäß dem Anschlussplan an die Klemmleis- an.

  • Seite 21: Ofenfühler F1 Anschließen

    Montageanweisung – nur für Fachpersonal S. 21/54 5.6. Ofenfühler F1 anschließen 1. Führen Sie die Ofenfühler-Leitungen durch die Kabeldurchführung den Anschlussbereich für Kleinspannung 2. Schließen Sie die roten Ofenfühler-Leitungen an die Klemmen mit der be- schriftung "STB" in der Klemmleiste 3.

  • Seite 22: Sicherheitsabschaltung Anschließen

    Montageanweisung – nur für Fachpersonal S. 22/54 5.10. Sicherheitsabschaltung anschließen Laut EN 60335-2-53 dürfen Saunasteuerungen mit Fernstart- oder Vorwahlzeit- funktion nur zum Steuern und Reglen eines Saunaofen, der die Abdeckprüfung nach Absatz 19.101 besteht, verwendet werden. Alternativ kann eine entspre- chende Sicherheitsabschaltung im oder über dem Ofen installiert werden.

  • Seite 23: Statusausgang

    Montageanweisung – nur für Fachpersonal S. 23/54 5.12. Statusausgang An der Klemme für den Statusausgang kann jeder Verbraucher angeschlossen werden, der für eine Spannung von 24 Volt DC geeignet ist und nicht mehr als 200 mA Strom bezieht. Achten Sie beim Anschluss auf die richtige Polung. Bei der Verwendung von LEDs muss ein geeigneter Vorwiderstand verwendet werden.

  • Seite 24: Prüfungen Durchführen

    Montageanweisung – nur für Fachpersonal S. 24/54 6. Prüfungen durchführen WARNUNG! Die folgenden Prüfungen werden bei eingeschalteter Stromversor- gung durchgeführt. Es besteht die Gefahr eines Stromschlages. Berühren Sie NIEMALS spannungsführende Teile. Die folgenden Prüfungen müssen von einem zugelassenen Elektroinstallateur durchgeführt werden. 1.
  • Seite 25 Montageanweisung – nur für Fachpersonal S. 25/54 3. Prüfen Sie die Phasendurchschaltung für den Sauna-Betrieb L1, L2, L3 zu U, V, W. 4. Prüfen Sie die Phasendurchschaltung für Verdampfer-Betrieb L1, L2, L3 zu U, V1, W. 5. Überprüfen Sie die Phasendurchschaltung von L3 auf W1 bei Aktivierung des am Zusatzausgang angeschlossenen Geräts.

  • Seite 26: Anschlussplan

    Montageanweisung – nur für Fachpersonal S. 26/54 7. Anschlussplan...

  • Seite 27: Inbetriebnahme

    Montageanweisung – nur für Fachpersonal S. 27/54 8. Inbetriebnahme 8.1. Einstellung der Funktionswahlschalter Über die Funktionswahlschalter im Anschlussbereich für Kleinspannung können verschiedene Produktfunk- tionen aktiviert werden. Die Abbil- dung rechts zeigt die Standardein- stellung der Funktionswahlschalter. Beachten Sie, dass nach Ände- rungen die Steuerung für 10 Sek.
  • Seite 28 Montageanweisung – nur für Fachpersonal S. 28/54 Phasenrollierung aktivieren/deaktivieren Die Phasenrollierung wird mit dem Funktionswahlschalter 3 aktiviert bzw. de- aktiviert. 3 in ON-Position. Die Phasenrollierung ist damit aktiviert. Wenn Sie die Phasenrollierung deaktivieren möchten, bringen Sie den Funk- tionswahlschalter 3 in die OFF-Position. Licht-Betriebsmodus einstellen Das Kabinenlicht ist wahlweise dimmbar oder schaltbar.

  • Seite 29: Einstellungen Im Technikermenü

    Montageanweisung – nur für Fachpersonal S. 29/54 8.2. Einstellungen im Technikermenü Techniker-Menü aufrufen Im Techniker-Menü können weitere Einstellungen vorgenommen werden. Um ins Technikermenü zu gelangen, führen Sie folgende Schritte aus: 1. Schalten Sie die Saunasteuerung aus. 2. Drücken Sie gleichzeitig auf den unteren Drehknopf und den EIN/AUS- Schalter.
  • Seite 30 Montageanweisung – nur für Fachpersonal S. 30/54 Ofentemperatur im Ein-Fühlerbetrieb anzeigen Im Ein-Fühlerbetrieb zeigt die Saunasteuerung standardmäßig nur die Soll-Tem- peratur an. Die Ist-Temperatur wird nicht angezeigt. Wenn die Saunasteuerung im Ein-Fühlerbetrieb die Temperatur über dem Ofen (F1-Fühler) als Ist-Temperatur anzeigen soll, muss dies im Technikermenü...
  • Seite 31 Montageanweisung – nur für Fachpersonal S. 31/54 Gleichzeitige Anzeige der Temperatur und des Feuchtewertes aktivieren Um die gleichzeitige Anzeige von Temperatur und Feuchte zu aktivieren, führen Sie folgende Schritte durch: 1. Rufen Sie das Techniker-Menü auf (siehe 29). 2. Drehen Sie den oberen Drehknopf auf das Temperatursymbol (Position A –...
  • Seite 32 Montageanweisung – nur für Fachpersonal S. 32/54 Folienfühler aktivieren/deaktivieren Wenn an den Zusatzausgang Infrarot-Wärmeplatten angeschlossen werden, muss der Folienfühler P-ISX-FF verwendet werden. Der Folienfühler muss ak- tiviert werden. Führen Sie dazu folgende Schritte durch: 1. Rufen Sie das Techniker-Menü auf (siehe 29). 2.
  • Seite 33 Montageanweisung – nur für Fachpersonal S. 33/54 Lüfter-Betriebsmodus einstellen Der Lüfter ist wahlweise dimmbar oder schaltbar. Standardmäßig ist die Dimm- funktion des Lüfters aktiviert. Wenn Sie die Dimmfunktion des Lüfters deaktivieren möchten, führen Sie folgende Schritte durch: 1. Rufen Sie das Techniker-Menü auf (siehe 29). 2.

  • Seite 34: Bedienelemente

    Gebrauchsanweisung für den Anwender S. 34/54 9. Bedienelemente 9.1. Bezeichnung der Bedienelemente Zusatz-Anzeige Intensitäts-Anzeige Funktions-Wähler Lichtschalter Intensitäts-Wähler EIN/AUS-Schalter 9.2. Der Funktions-Wähler Mit dem Funktions-Wähler legen Sie fest, welche Funktion mit dem Intensitäts- Wähler verändert werden soll. Der Funktions-Wähler leuchtet, wenn die Saunasteuerung eingeschaltet ist.

  • Seite 35: Der Intensitäts-Wähler

    Gebrauchsanweisung für den Anwender S. 35/54 9.3. Der Intensitäts-Wähler Mit dem Intensitäts-Wähler verändern Sie die Intensität bzw. Leistung jener Funktion, die am Funktion-Wähler ausgewählt ist. Drehen Sie den Intensitäts-Wähler nach rechts, um die Leistung zu erhöhen. Drehen Sie den Intensitäts-Wähler nach links, um die Leistung zu senken.

  • Seite 36: Saunasteuerung Einschalten

    Gebrauchsanweisung für den Anwender S. 36/54 10.2. Saunasteuerung einschalten WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, können sich entzünden und Brände verursachen. Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.

  • Seite 37: Kombi-Betrieb Starten

    Gebrauchsanweisung für den Anwender S. 37/54 10.4. Kombi-Betrieb starten 1. Drehen Sie den Funktions-Wähler in die Position A (Temperatur). Das Temperatursymbol leuchtet. 2. Stellen Sie mit dem Intensitäts-Wähler die gewünschte Temperatur ein. 3. Drücken Sie auf den Intensitäts-Wähler Der Saunaofen wird eingeschaltet und beginnt zu heizen. Der Intensitäts-Wähler leuchtet.

  • Seite 38: Zusatzausgang Starten

    Gebrauchsanweisung für den Anwender S. 38/54 Der Verdampfer (Feuchtefunktion B) lässt sich nur starten, wenn der Saunaofen (Temperaturfunktion A) eingeschaltet ist. Dabei ist die ma- ximal einstellbare Soll-Feuchte von der Saunatemperatur abhängig. Je höher die Saunatemperatur, desto niedriger ist der maximal einstellbare Feuchtewert.
  • Seite 39 Gebrauchsanweisung für den Anwender S. 39/54 2. Drücken Sie für eine Sekunde (Longpress) auf den unteren Drehknopf. Im oberen Display wird für kurze Zeit die soeben eingestellte Betriebsart angezeigt: Anzeige: „StEP“ der Intensitätsregelung. Anzeige: „tE“ Raumtemperaturregelung. Intensitätsregelung bei aktivierter Dimmfunktion Wenn die Dimmfunktion des Zusatzausgangs aktiviert ist, können Sie die Leis- tung des Zusatzgeräts auf einer Skala von 0 bis 7 einstellen.

  • Seite 40: Licht Einschalten

    Gebrauchsanweisung für den Anwender S. 40/54 Raumtemperaturregelung des Zusatzausgangs Wenn die Betriebsart des Zusatzaugangs auf Raumtemperaturregelung gestellt ist, kann eine Kabinentemperatur eingestellt werden, welche über den Zusatzausgang geregelt wird. Dies kann dazu verwendet werden, um die Kabinentemperatur rein über Infrarot-Strahler bzw. Infrarot-Wärmeplatten zu regeln. Einstellungsmöglichkeiten: Infrarot-Strahler (ohne Folienfühler): 30 - 70°...

  • Seite 41: Lüfter Starten

    Gebrauchsanweisung für den Anwender S. 41/54 Bei deaktivierter Dimmfunktion Wenn die Dimmfunktion des Licht deaktiviert ist, können Sie das Licht nur ein- und ausschalten. Das Licht leuchtet immer mit voller Leistung. 1. Drehen Sie den Funktions-Wähler in die Position D (Licht). Das Lichtsymbol leuchtet.

  • Seite 42: Vorwahlzeit Einstellen

    Gebrauchsanweisung für den Anwender S. 42/54 Bei deaktivierter Dimmfunktion Wenn die Dimmfunktion des Lüfters deaktiviert ist, können Sie den Lüfter nur ein- und ausschalten. Das Gerät läuft immer mit voller Leistung. 1. Drehen Sie den Funktions-Wähler in die Position E (Lüfter). Das Lüftersymbol leuchtet.

  • Seite 43: Vorwahlzeit-Funktion Abbrechen

    Gebrauchsanweisung für den Anwender S. 43/54 2. Drehen Sie den Funktions-Wähler in die Position F (Vorwahlzeit). In der Intensitäts-Anzeige wird die zuletzt eingestellte Vorwahlzeit angezeigt. 3. Stellen Sie mit dem Intensitäts-Wähler die gewünschte Vorwahlzeit ein. 4. Drücken Sie auf den Intensitäts-Wähler Die Saunasteuerung wechselt in den Standby-Modus und der Timer läuft.

  • Seite 44: Standby Für Fernwirken Aktivieren

    Gebrauchsanweisung für den Anwender S. 44/54 3. Um die Laufzeit dauerhaft zu speichern, drücken Sie für eine Sekunde (Longpress) auf den unteren Drehknopf. Der untere Drehknopf leuchtet 4-Mal auf - die Einstellung ist gespeichert. Wenn Sie lange Laufzeiten einstellen möchten, verwenden Sie die Schnellvorwahl-Funktion: Drücken Sie auf den Intensiätswähler und drehen Sie ihn gleich-...

  • Seite 45: Nachtrockenprogramm Abrechen

    Gebrauchsanweisung für den Anwender S. 45/54 10.13. Nachtrockenprogramm abrechen Nach dem Kombi-Betrieb wird automatisch das Nachtrockenprogramm gestartet. Dabei wird die Saunakabine bei eingeschaltetem Lüfter für 30 Minuten auf 80 °C aufgeheizt. In der Intensitäts-Anzeige wird der Text "dry" angezeigt und das Temperatur-Symbol blinkt.

  • Seite 46: Benutzerprogramme

    Gebrauchsanweisung für den Anwender S. 46/54 11. Benutzerprogramme Mit Hilfe der Benutzerprogramme können bevorzugte Sauna-Einstellungen gespeichert und wieder abgerufen werden. Es stehen 5 voreingestellte Be- nutzerprogramme zur Verfügung, die nach den Vorstellungen der Anwender abgeändert werden können. Die Einstellungen folgender Funktionen werden in den Benutzerprogrammen abgespeichert: Temperatur Feuchte...

  • Seite 47: Benutzerprogramme Aufrufen

    Gebrauchsanweisung für den Anwender S. 47/54 11.2. Benutzerprogramme aufrufen 1. Drehen Sie den Funktions-Wähler in die Position H (Benutzerprogramme). Das Benutzer-Symbol leuchtet. 2. Wählen Sie mit dem Intensitätsregler ein Benutzerprogramm (1 - 5) aus. 3. Drücken Sie auf den Intensitäts-Wähler Das Benutzer-Programm wird gestartet.
  • Seite 48 Gebrauchsanweisung für den Anwender S. 48/54 Führen Sie folgende Schritte durch, um die Einstellungen in der Tabelle oben im Benutzerprogramm 2 zu speichern: 1. Drehen Sie den Funktions-Wähler in die Position A (Temperatur). Das Temperatursymbol leuchtet. 2. Stellen Sie mit dem Intensitäts-Wähler 45 °C ein.

  • Seite 49: Die Eco-Funktion

    Gebrauchsanweisung für den Anwender S. 49/54 12. Die Eco-Funktion Die Eco-Funktion ermöglicht Ihnen, in den Pausen zwischen den Saunagängen Energie zu sparen. Die angeschlossenen Geräte laufen bei aktivierter Eco-Funktion mit reduzierter Leistung. Sie können zwischen einer 20-, 40-, oder 60-minütigen Saunapause wählen.

  • Seite 50: Reinigung Und Wartung

    Gebrauchsanweisung für den Anwender S. 50/54 13. Reinigung und Wartung 13.1. Reinigung ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. Tauchen Sie das Gerät NIEMALS in Wasser. Übergießen Sie das Gerät nicht mit Wasser. Reinigen Sie das Gerät nicht zu feucht.

  • Seite 51: Problemlösung

    Montageanweisung – nur für Fachpersonal S. 51/54 15. Problemlösung 15.1. Fehlermeldungen Die Saunasteuerung ist mit einer Diagnosesoftware ausgestattet, die beim Einschalten und im Betrieb die Systemzustände überprüft. Sobald die Diagno- sesoftware einen Fehler erkennt, schaltet die Saunasteuerung den Saunaofen ab. Fehler werden durch einen wiederkehrenden Warnton und das Blinken des Funktions-Wählers und des Intensitäts-Wählers...

  • Seite 52: Wassermangelanzeige

    Gebrauchsanweisung für den Anwender S. 52/54 15.2. Wassermangelanzeige Die Saunasteuerung verfügt im Kombi-Betrieb über eine automatische Wasser- mangel-Abschaltung, sofern Ihr Kombi-Ofen dies unterstützt. Ist der Wassertank des Verdampfers leer, wird dies durch einen wiederkehrenden Warnton und dem Text "FILL" in der Zusatz-Anzeige signalisiert.

  • Seite 53: Technische Daten

    Montage- und Gebrauchsanweisung S. 53/54 16. Technische Daten Umgebungsbedingungen Lagertemperatur: -25 °C bis +70 °C Umgebungstemperatur: -10 °C bis +40 °C Luftfeuchtigkeit: max. 95% Saunasteuerung Abmessungen: 307 x 175 x 57 mm Schaltspannung / dreiphasig 3N: 400 V AC Frequenz: 50 Hz Schaltleistung / Heizgerät: 3 x 3,5 kW...
  • Seite 54 Montage- und Gebrauchsanweisung S. 54/54 Einstellbereiche Temperatur: 30 °C bis 110 °C Feuchte: 0 % bis 100 % Dabei ist die maximal einstellbare Feuchte von der Saunatemperatur abhängig. Je höher die Saunatemperatur, desto niedriger ist der maximal einstellbare Feuchtewert. Thermische Sicherheit Ofenfühler mit Übertemperatur-Sicherung (139 °C Abschalttemperatur) Automatische Heizzeitbegrenzung einstellbar (6 h, 12 h, 18 h, 24 h)* Wahlweise Ein-Fühlerbetrieb oder Zwei-Fühlerbetrieb...
