Montageanweisung – nur für Fachpersonal

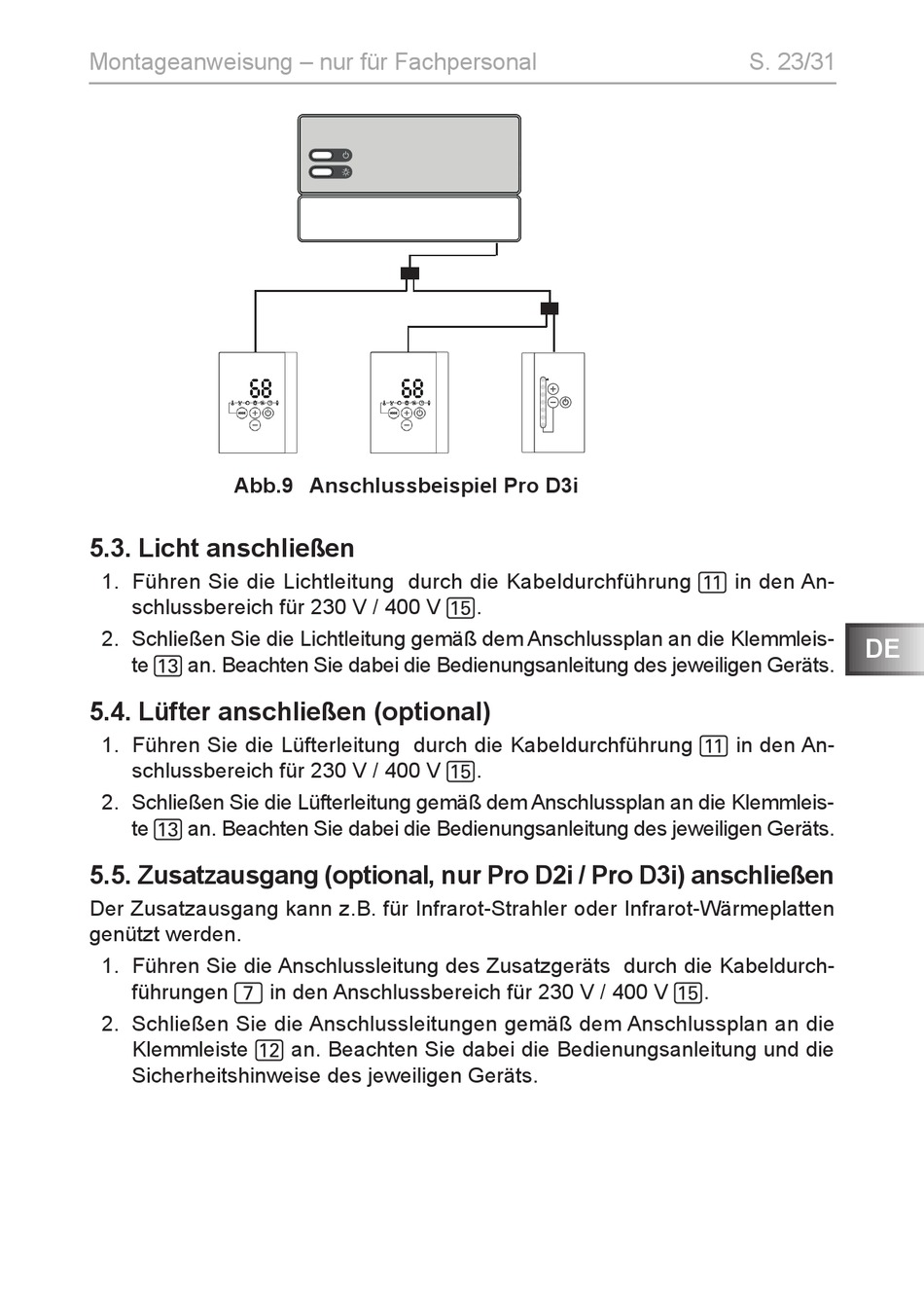

Abb.9 Anschlussbeispiel Pro D3i
5.3. Licht anschließen
1. Führen Sie die Lichtleitung durch die Kabeldurchführung b in den An-
schlussbereich für 230 V / 400 V f.
2. Schließen Sie die Lichtleitung gemäß dem Anschlussplan an die Klemmleis-
te d an. Beachten Sie dabei die Bedienungsanleitung des jeweiligen Geräts.
5.4. Lüfter anschließen (optional)
1. Führen Sie die Lüfterleitung durch die Kabeldurchführung b in den An-
schlussbereich für 230 V / 400 V f.
2. Schließen Sie die Lüfterleitung gemäß dem Anschlussplan an die Klemmleis-
te d an. Beachten Sie dabei die Bedienungsanleitung des jeweiligen Geräts.
5.5. Zusatzausgang (optional, nur Pro D2i / Pro D3i) anschließen
Der Zusatzausgang kann z.B. für Infrarot-Strahler oder Infrarot-Wärmeplatten
genützt werden.
1. Führen Sie die Anschlussleitung des Zusatzgeräts durch die Kabeldurch-
führungen 7 in den Anschlussbereich für 230 V / 400 V f.
2. Schließen Sie die Anschlussleitungen gemäß dem Anschlussplan an die
Klemmleiste c an. Beachten Sie dabei die Bedienungsanleitung und die
Sicherheitshinweise des jeweiligen Geräts.
S. 23/31
DE
