Istruzioni per il montaggio solo per personale specializzato
Per il montaggio del comando della sauna eseguire i seguenti passaggi:
1. Avvitare due viti con intaglio a croce (16 mm) sulla parete della sauna a
un'altezza di ca. 1,70 m e lasciandole fuoriuscire per una distanza max di
7 mm. Entrambe le viti devono essere posizionate a una distanza di 145 mm
l'una dall'altra (vedi Fig.2).
80
40

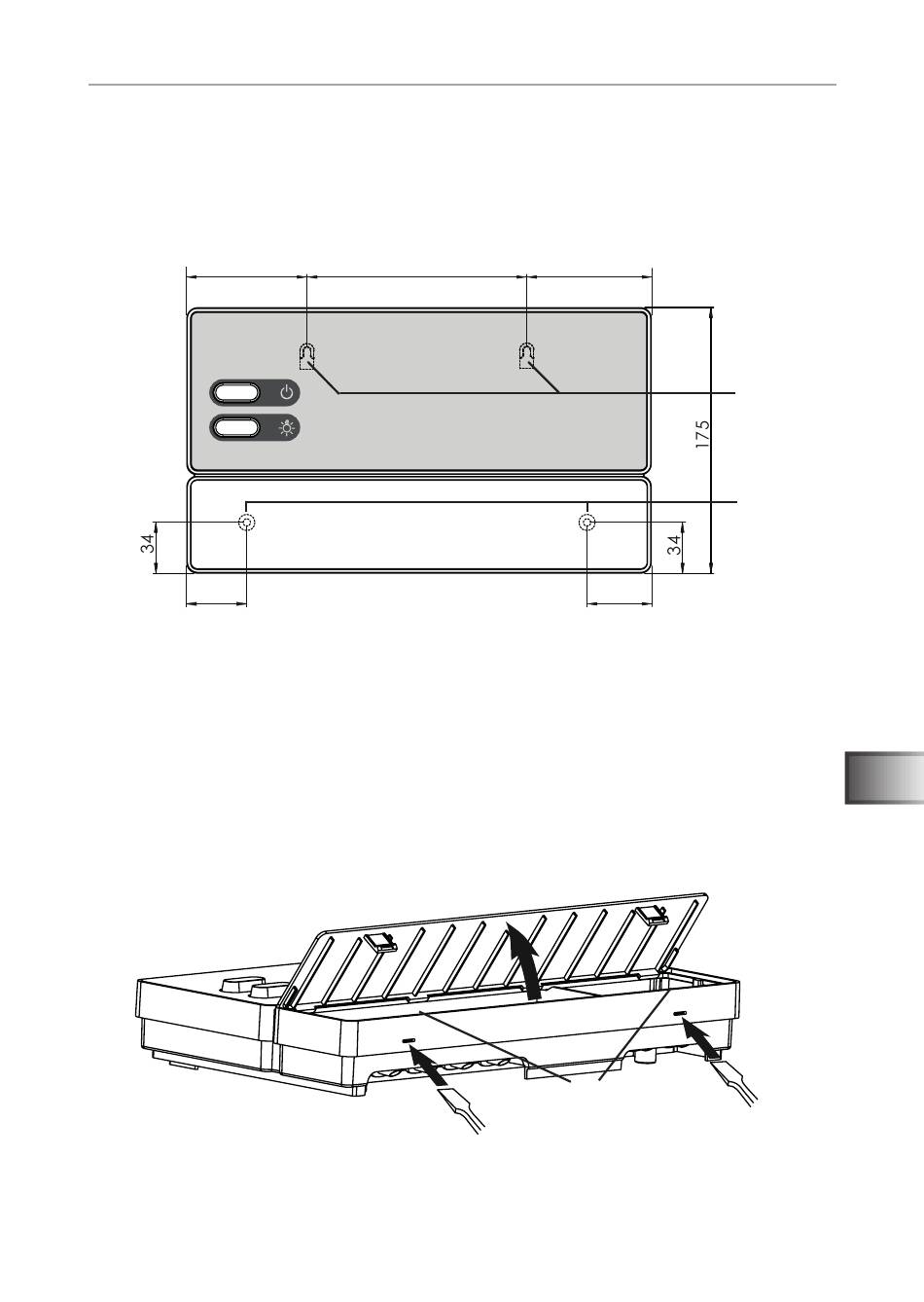

Fig.2 Posizione del dispositivo di sospensione e dei fori di
montaggio (misure in mm)
2. Utilizzando un cacciavite, premere leggermente le chiusure a scatto C e
rimuovere il coperchio dell'alloggiamento (vedi Fig.3).
3. Con l'ausilio del dispositivo di sospensione A, agganciare il comando della
sauna alle viti con intaglio a croce montate (vedi Fig.2).
4. Avvitare due viti con intaglio a croce (16 mm) nei fori di fissaggio inferiori
B (vedi Fig.2).
Fig.3 Rimozione del coperchio dell'alloggiamento
145
C
P. 15/31
82
A
B
43
IT
