Montageanweisung – nur für Fachpersonal

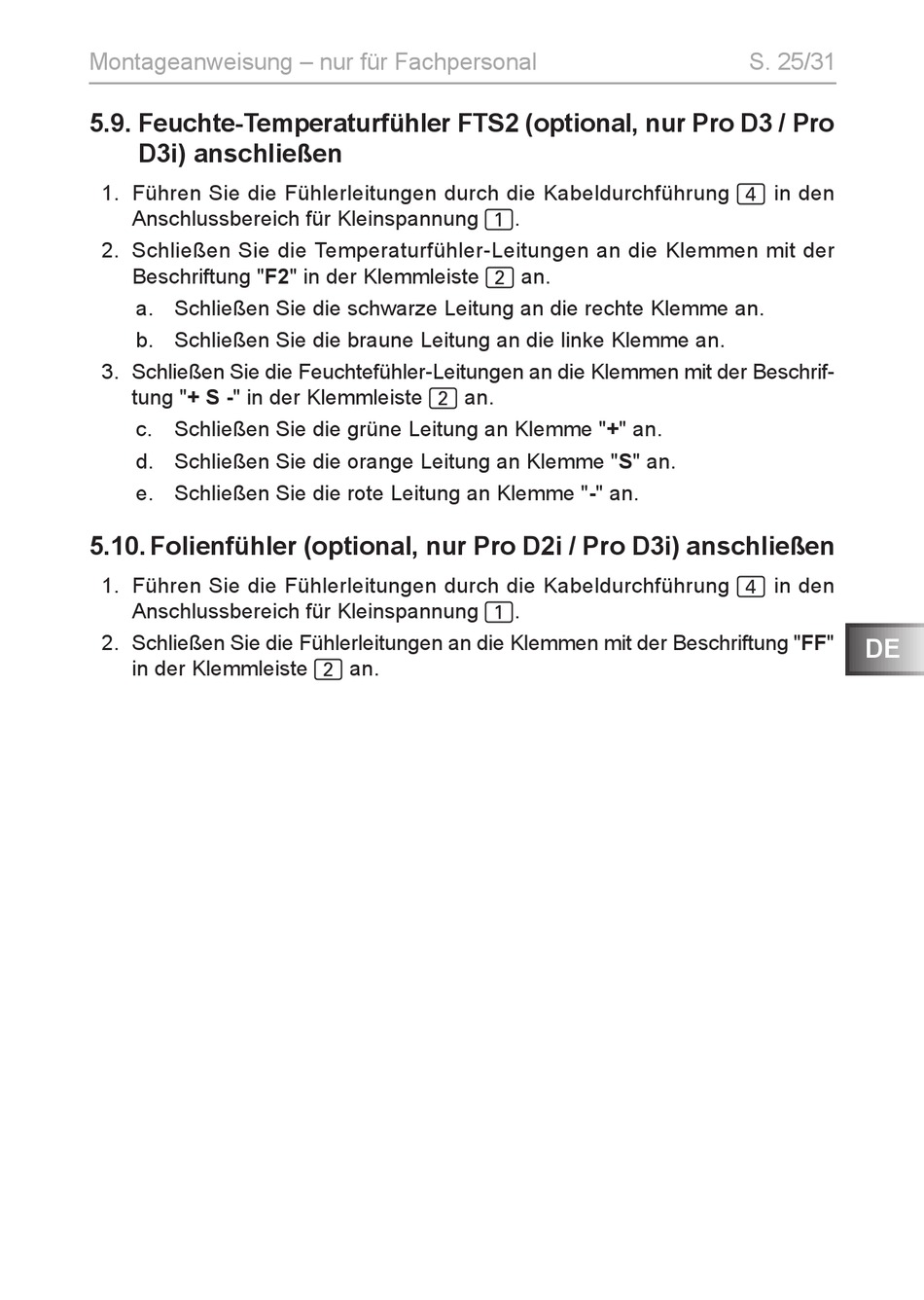

5.9. Feuchte-Temperaturfühler FTS2 (optional, nur Pro D3 / Pro
D3i) anschließen
1. Führen Sie die Fühlerleitungen durch die Kabeldurchführung 4 in den
Anschlussbereich für Kleinspannung 1.
2. Schließen Sie die Temperaturfühler-Leitungen an die Klemmen mit der
Beschriftung "F2" in der Klemmleiste 2 an.
a. Schließen Sie die schwarze Leitung an die rechte Klemme an.
b. Schließen Sie die braune Leitung an die linke Klemme an.
3. Schließen Sie die Feuchtefühler-Leitungen an die Klemmen mit der Beschrif-
tung "+ S -" in der Klemmleiste 2 an.
c. Schließen Sie die grüne Leitung an Klemme "+" an.
d. Schließen Sie die orange Leitung an Klemme "S" an.
e. Schließen Sie die rote Leitung an Klemme "-" an.
5.10. Folienfühler (optional, nur Pro D2i / Pro D3i) anschließen
1. Führen Sie die Fühlerleitungen durch die Kabeldurchführung 4 in den
Anschlussbereich für Kleinspannung 1.
2. Schließen Sie die Fühlerleitungen an die Klemmen mit der Beschriftung "FF"
in der Klemmleiste 2 an.
S. 25/31
DE
