5.3. Branchement de l'éclairage
1. Faites passer le câble d'éclairage dans le passage de câbles b dans la
zone de raccordement pour 230 V/400 V f.
2. Branchez le câble d'éclairage conformément au schéma de raccordement
sur le bloc de jonction d. Conformez-vous au mode d'emploi de chaque
appareil.
5.4.

Branchement du ventilateur (en option)

1. Faites passer le câble d'éclairage dans le passage de câbles b dans la
zone de raccordement pour 230 V/400 V f.
2. Branchez le câble du ventilateur conformément au schéma de raccordement
sur le bloc de jonction d. Conformez-vous au mode d'emploi de chaque
appareil.
5.5. Raccordement de la sortie supplémentaire (en option,
seulement Pro D2i/Pro D3i)
La sortie supplémentaire peut, par exemple, être utilisée pour un émetteur in-
frarouge ou des plaques chauffantes infrarouges.
1. Faites passer le câble de raccordement de l'appareil supplémentaire dans les
passages de câbles 7 dans la zone de raccordement pour 230 V/400 V f.
2. Branchez les câbles de raccordement conformément au schéma de rac-
cordement sur le bloc de jonction c. Conformez-vous au mode d'emploi
et aux consignes de sécurité de chaque appareil.

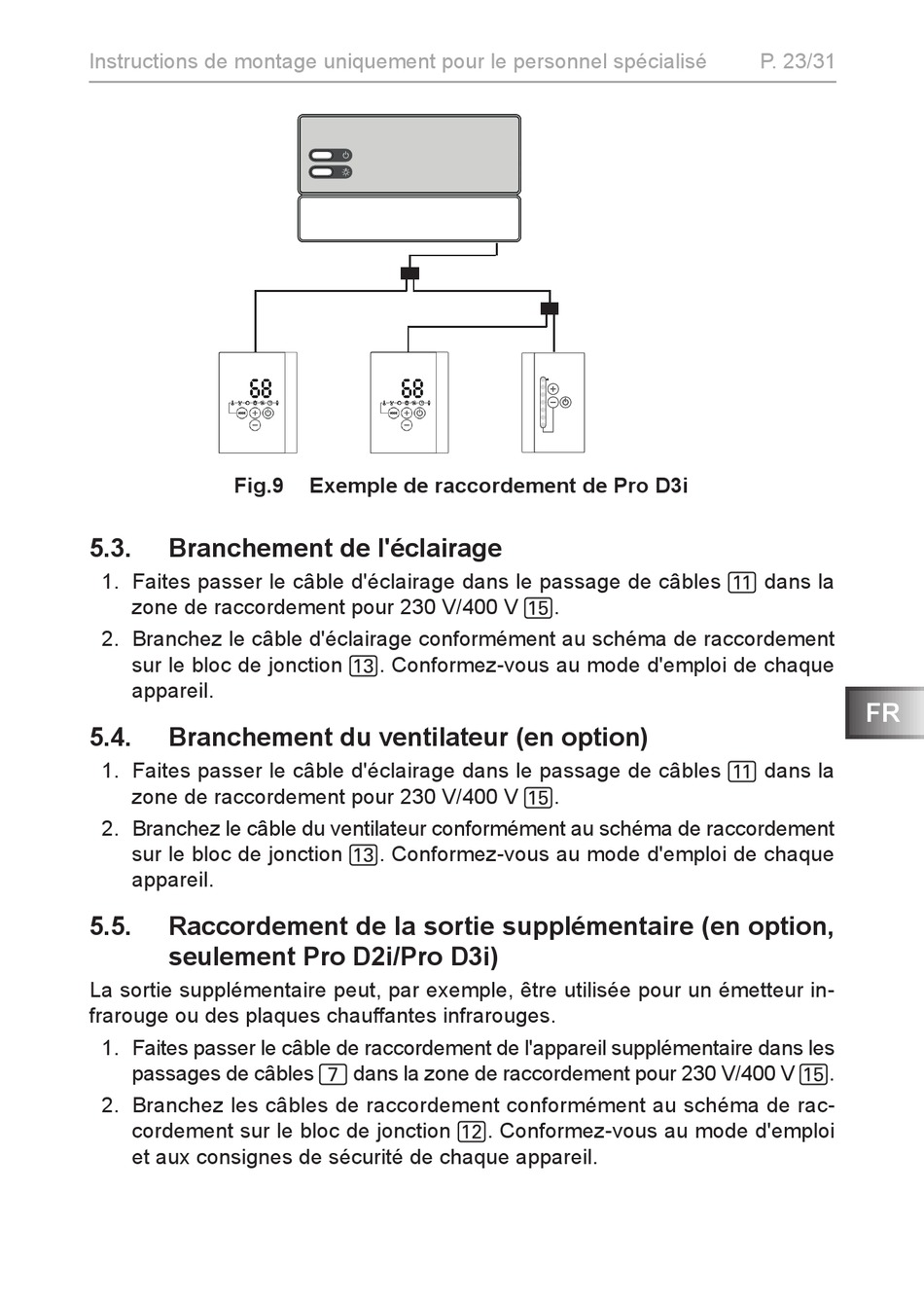

Exemple de raccordement de Pro D3i
