Monteringsanvisning endast för fackpersonal

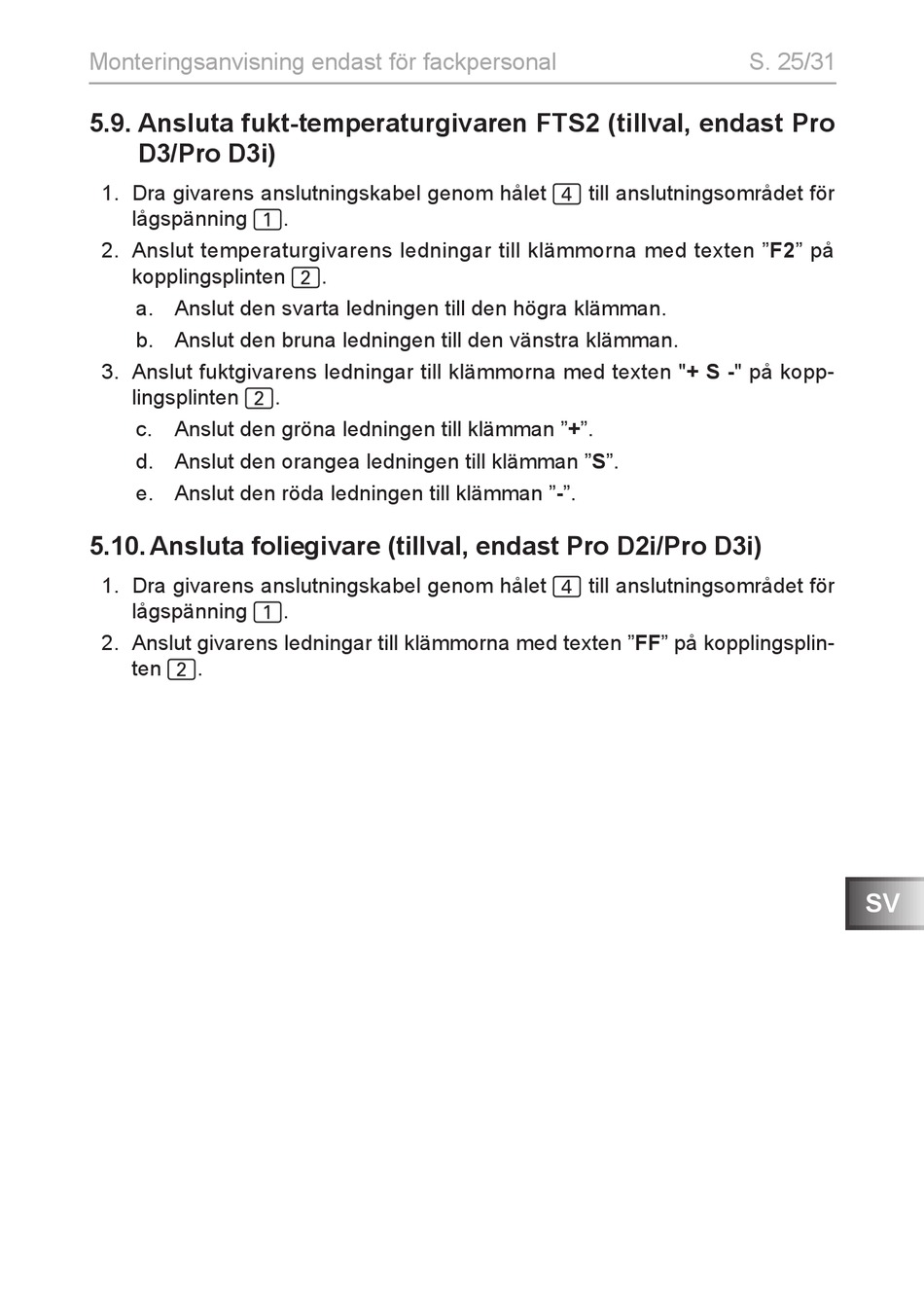

5.9. Ansluta fukt-temperaturgivaren FTS2 (tillval, endast Pro
D3/Pro D3i)
1. Dra givarens anslutningskabel genom hålet 4 till anslutningsområdet för
lågspänning 1.
2. Anslut temperaturgivarens ledningar till klämmorna med texten "F2" på
kopplingsplinten 2.
a. Anslut den svarta ledningen till den högra klämman.
b. Anslut den bruna ledningen till den vänstra klämman.
3. Anslut fuktgivarens ledningar till klämmorna med texten "+ S -" på kopp-
lingsplinten 2.
c. Anslut den gröna ledningen till klämman "+".
d. Anslut den orangea ledningen till klämman "S".
e. Anslut den röda ledningen till klämman "-".

5.10. Ansluta foliegivare (tillval, endast Pro D2i/Pro D3i)

1. Dra givarens anslutningskabel genom hålet 4 till anslutningsområdet för
lågspänning 1.
2. Anslut givarens ledningar till klämmorna med texten "FF" på kopplingsplin-
ten 2.
S. 25/31
SV
