Istruzioni per il montaggio solo per personale specializzato

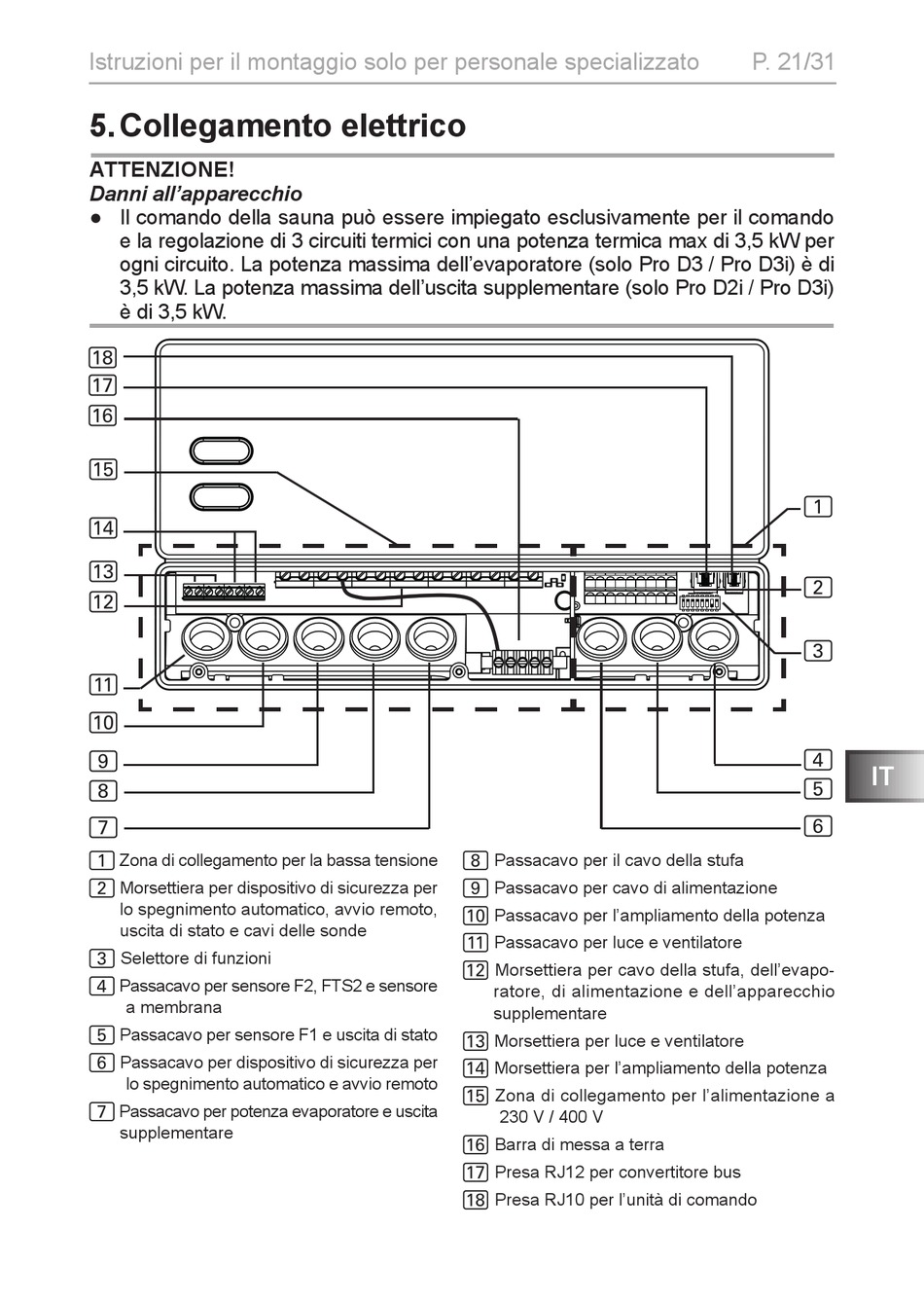

5. Collegamento elettrico

ATTENZIONE!
Danni all'apparecchio
● Il comando della sauna può essere impiegato esclusivamente per il comando
e la regolazione di 3 circuiti termici con una potenza termica max di 3,5 kW per
ogni circuito. La potenza massima dell'evaporatore (solo Pro D3 / Pro D3i) è di
3,5 kW. La potenza massima dell'uscita supplementare (solo Pro D2i / Pro D3i)
è di 3,5 kW.
i
h
g
f
e
d
c
b
a
9
8
7
Zona di collegamento per la bassa tensione
1
Morsettiera per dispositivo di sicurezza per
2
lo spegnimento automatico, avvio remoto,
uscita di stato e cavi delle sonde
Selettore di funzioni
3
Passacavo per sensore F2, FTS2 e sensore
4
a membrana
Passacavo per sensore F1 e uscita di stato
5
Passacavo per dispositivo di sicurezza per
6
lo spegnimento automatico e avvio remoto
Passacavo per potenza evaporatore e uscita
7
supplementare
Passacavo per il cavo della stufa
8
Passacavo per cavo di alimentazione
9
Passacavo per l'ampliamento della potenza
a
Passacavo per luce e ventilatore
b
Morsettiera per cavo della stufa, dell'evapo-
c
ratore, di alimentazione e dell'apparecchio
supplementare
Morsettiera per luce e ventilatore
d
Morsettiera per l'ampliamento della potenza
e
Zona di collegamento per l'alimentazione a
f
230 V / 400 V
Barra di messa a terra
g
Presa RJ12 per convertitore bus
h
Presa RJ10 per l'unità di comando
i
P. 21/31
