Sentiotec Pro B3 Montage- Und Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Sentiotec Anleitungen
  4. Sauna-Zubehör
  5. Pro B3
  6. Montage- und gebrauchsanweisung

Sentiotec Pro B3 Montage- Und Gebrauchsanweisung

Saunasteuerung
Vorschau ausblenden Andere Handbücher für Pro B3:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Saunasteuerung
Pro B3
PRO-B3
MONTAGE- UND GEBRAUCHSANWEISUNG
Deutsch
Version 06/15
Ident-Nr. 1-026-967
DE
EN
FR
IT
NL
SV

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sentiotec Pro B3

Inhaltszusammenfassung für Sentiotec Pro B3

  • Seite 1 Saunasteuerung Pro B3 PRO-B3 MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 06/15 Ident-Nr. 1-026-967...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Optionales Zubehör 3.3. Produktfunktionen 3.4. Sauna-Betriebsarten 3.5. Fühler-Betriebsarten 4. Montage 4.1. Saunasteuerung montieren 4.2.
  • Seite 3 6. Prüfungen durchführen 7. Anschlussplan 8. Inbetriebnahme 8.1. Heizzeitbegrenzung einstellen 8.2. Phasenrollierung aktivieren/deaktivieren 8.3. Ein-Fühlerbetrieb aktivieren/deaktivieren 8.4. Verdampfer-Single-Betrieb aktivieren 8.5. Ofentemperatur im Ein-Fühlerbetrieb anzeigen 9. Bedienung 9.1. Bedienelemente 9.2. Licht einschalten 9.3. Saunasteuerung einschalten 9.4. Sauna-Betrieb starten 9.5. Kombi-Betrieb starten 9.6.
  • Seite 4 11. Entsorgung 12. Problemlösung 12.1. Fehlermeldungen 12.2. Wassermangelanzeige 12.3. Sicherungen 13. Technische Daten WORLD OF WELLNESS...

  • Seite 5: Zu Dieser Anleitung

    Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht.

  • Seite 6: Wichtige Hinweise Zu Ihrer Sicherheit

    Die Saunasteuerung Pro B3 dient ausschließlich zum Steuern und Regeln der Funktionen gemäß den technischen Daten. Die Saunasteuerung Pro B3 darf nur zum Steuern und Regeln ei- nes Saunaofens, der die Abdeckprüfung nach Absatz 19.101 der EN 60335-2-53 besteht, verwendet werden. Alternativ kann eine entsprechende Sicherheitsabschaltung im oder über dem Ofen...

  • Seite 7: Sicherheitshinweise Für Den Monteur

    Montage- und Gebrauchsanweisung S. 7/38 2.2. Sicherheitshinweise für den Monteur ● Die Montage darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualifizierte Person ausgeführt werden. ● Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal- tung entsprechend der Überspannungskategorie III vorzusehen.

  • Seite 8: Sicherheitshinweise Für Den Anwender

    Montage- und Gebrauchsanweisung S. 8/38 2.3. Sicherheitshinweise für den Anwender ● Die Saunasteuerung darf nicht von Kindern unter 8 Jahren ver- wendet werden. ● Die Saunasteuerung darf von Kindern über 8 Jahren, von Perso- nen mit verringerten psychischen, sensorischen oder mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –...

  • Seite 9: Produktbeschreibung

    ● Sicherheitsabschaltung (Artikelnummer: HT-SWL) ● Webserver pronet (Artikelnummer: PRO-NET) 3.3. Produktfunktionen Die Saunasteuerung Pro B3 verfügt über folgende Funktionen: ● Regeln von Kombi-Saunaöfen mit einer Heizleistung bis 10,5 kW und einer Verdampferleistung bis 3,5 kW im Temperaturbereich von 30 °C bis 110 °C und einem Feuchtebereich von 5 bis 100 %.

  • Seite 10: Sauna-Betriebsarten

    Wenn der Saunaofen durch einen Defekt nach Erreichen der Wunschtempe- ratur weiterheizt, schaltet die Übertemperatur-Sicherung bei ca. 139 °C den Saunaofen automatisch ab. 3.4. Sauna-Betriebsarten Die Saunasteuerung Pro B3 ermöglicht zwei Betriebsarten, Sauna- und Kombi- Betrieb. Sauna-Betrieb Im Sauna-Betrieb steht trockene Wärme zur Verfügung. Die Temperatur in der Kabine ist hoch (80 bis 100 °C).
  • Seite 11 Montage- und Gebrauchsanweisung S. 11/38 Im Ein-Fühlerbetrieb zeigt die Saunasteuerung standardmäßig nur die Soll-Tem- peratur an. Die Ist-Temperatur wird nicht angezeigt. Wenn die Saunasteuerung im Ein-Fühlerbetrieb die Temperatur über dem Ofen (F1-Fühler) als Ist-Temperatur anzeigen soll, muss dies bei der Inbetriebnahme aktiviert werden (siehe 8.5. Ofentemperatur im Einfühlerbetrieb anzeigen auf Seite 26).

  • Seite 12: Montage

    Montageanweisung – nur für Fachpersonal S. 12/38 4. Montage 4.1. Saunasteuerung montieren ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Montieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine maximale Luftfeuchte von 95% nicht überschritten wird.
  • Seite 13 Montageanweisung – nur für Fachpersonal S. 13/38 Zur Montage der Saunasteuerung führen Sie folgende Schritte durch: 1. Drehen Sie zwei Kreuzschlitzschrauben (16 mm) in ca. 1,70 m Höhe bis zu einem Abstand von 7 mm in die Saunawand ein. Die beiden Schrauben müssen einen Abstand von 145 mm zueinander haben (siehe Abb.1).

  • Seite 14: Ofenfühler F1 Mit Übertemperatur-Sicherung Montieren

    Montageanweisung – nur für Fachpersonal S. 14/38 4.2. Ofenfühler F1 mit Übertemperatur-Sicherung montieren Beachten Sie bei der Montage des Ofenfühlers folgende Punkte: ● Der Ofenfühler ist an der Ofen-Rückwand oberhalb der Mitte des Saunaofens zu montieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke ein- zuhalten.

  • Seite 15: Bankfühler F2 (Optional) Montieren

    Montageanweisung – nur für Fachpersonal S. 15/38 4.3. Bankfühler F2 (optional) montieren Der Bankfühler ist an der Kabinenwand oberhalb der hinteren Sitzbank zu mon- tieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke einzuhalten. Zur Montage des Bankfühlers führen Sie folgende Schritte durch: 1.

  • Seite 16: Elektrischer Anschluss

    Montageanweisung – nur für Fachpersonal S. 16/38 5. Elektrischer Anschluss ACHTUNG! Schäden am Gerät ● Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Die maximale Verdampferleistung beträgt 3,5 kW. Anschlussbereich für Kleinspannung Kabeldurchführung für Versorgungsleitung Klemmleiste für Sicherheitsabschaltung,...

  • Seite 17: Versorgungsleitung, Ofen Und Verdampfer Anschließen

    Montageanweisung – nur für Fachpersonal S. 17/38 Beachten Sie beim elektrischen Anschluss der Saunasteuerung folgende Punkte: ● Die Montage darf nur durch eine Elektrofachkraft oder eine vergleichsweise qualifizierte Person ausgeführt werden. Bitte beachten Sie, dass im Falle eines Garantieanspruches eine Kopie der Rechnung des ausführenden Elektrofachbetriebes vorzulegen ist.

  • Seite 18: Lüfter (Optional) Anschließen

    Montageanweisung – nur für Fachpersonal S. 18/38 5.3. Lüfter (optional) anschließen 1. Führen Sie die Lüfterleitung durch die Kabeldurchführung in den An- schlussbereich für 230 V / 400 V 2. Schließen Sie die Lüfterleitung gemäß dem Anschlussplan an die Klemm- leiste an.

  • Seite 19: Feuchte-Temperaturfühler Fts2 (Optional) Anschließen

    Montageanweisung – nur für Fachpersonal S. 19/38 5.7. Feuchte-Temperaturfühler FTS2 (optional) anschließen 1. Führen Sie die Fühlerleitungen durch die Kabeldurchführung in den Anschlussbereich für Kleinspannung 2. Schließen Sie die Temperaturfühler-Leitungen an die Klemmen mit der Beschriftung "F2" in der Klemmleiste a.

  • Seite 20: Fernstart

    Montageanweisung – nur für Fachpersonal S. 20/38 5.9. Fernstart Der Anschluss erfolgt über die Klemmen "S", "B" und "C". "S" steht für den Sauna-Betrieb und "C" für den Verdampfer-Betrieb. "B" ist ein +24 V DC Aus- gang. Dieser muss über einen Schalter oder einen Aktuator auf die Klemme für die gewünschte Betriebsart geschaltet werden.

  • Seite 21: Prüfungen Durchführen

    Montageanweisung – nur für Fachpersonal S. 21/38 6. Prüfungen durchführen Die folgenden Prüfungen müssen von einem zugelassenen Elektroinstallateur durchgeführt werden. WARNUNG! Die folgenden Prüfungen werden bei eingeschalteter Stromversor- gung durchgeführt. Es besteht die Gefahr eines Stromschlages. ● Berühren Sie NIEMALS spannungsführende Teile. 1.
  • Seite 22 Montageanweisung – nur für Fachpersonal S. 22/38 5. Überprüfen Sie die maximal zulässige Heizleistung an der Saunasteuerung von 3,5 kW je Phase. 6. Bei optionaler Leistungserweiterung a. Prüfen Sie die Steuerleitungen ST1, ST2 und ST3. b. Überprüfen Sie die maximal zulässige Heizleistung an der Leistungs- erweiterung S2-18 von 3 kW je Phase.

  • Seite 23: Anschlussplan

    Montageanweisung – nur für Fachpersonal S. 23/38 7. Anschlussplan schwarz braun orange grün WORLD OF WELLNESS...

  • Seite 24: Inbetriebnahme

    Montageanweisung – nur für Fachpersonal S. 24/38 8. Inbetriebnahme Über die Funktionswahlschalter im Anschlussbereich für Kleinspannung können verschiedene Produktfunk- tionen aktiviert werden. Die Abbil- dung rechts zeigt die Standardein- stellung der Funktionswahlschalter. Beachten Sie, dass nach Ände- rungen die Steuerung für 10 Sek. ausgeschaltet werden muss, um die Einstellungen zu speichern.

  • Seite 25: Phasenrollierung Aktivieren/Deaktivieren

    Montageanweisung – nur für Fachpersonal S. 25/38 8.2. Phasenrollierung aktivieren/deaktivieren Die Phasenrollierung wird mit dem Funktionswahlschalter 3 aktiviert bzw. de- aktiviert. ● Standardmäßig befindet sich der Funktionswahlschalter 3 in ON-Position. Die Phasenrollierung ist damit aktiviert. ● Wenn Sie die Phasenrollierung deaktivieren möchten, bringen Sie den Funk- tionswahlschalter 3 in die OFF-Position.

  • Seite 26: Ofentemperatur Im Ein-Fühlerbetrieb Anzeigen

    Montageanweisung – nur für Fachpersonal S. 26/38 8.5. Ofentemperatur im Ein-Fühlerbetrieb anzeigen Im Ein-Fühlerbetrieb zeigt die Saunasteuerung standardmäßig nur die Soll-Tem- peratur an. Die Ist-Temperatur wird nicht angezeigt. Wenn die Saunasteuerung im Ein-Fühlerbetrieb die Temperatur über dem Ofen (F1-Fühler) als Ist-Temperatur anzeigen soll, muss dies mit dem Funktionswahlschalter 8 aktiviert werden.

  • Seite 27: Bedienung

    Gebrauchsanweisung für den Anwender S. 27/38 9. Bedienung 9.1. Bedienelemente Feuchte-Anzeige Lichtschalter Feuchte-Wähler EIN/AUS-Schalter Temperatur-Wähler Vorwahlzeit-Taster Temperatur-Anzeige Fernstart-Anzeige 9.2. Licht einschalten Das Licht in der Saunakabine kann unabhängig vom EIN/AUS-Schalter eingeschaltet und ausgeschaltet werden. ● Um das Licht einzuschalten bzw. auszuschalten, drücken Sie den Lichtschal- WORLD OF WELLNESS...

  • Seite 28: Saunasteuerung Einschalten

    Gebrauchsanweisung für den Anwender S. 28/38 9.3. Saunasteuerung einschalten WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, können sich entzünden und Brände verursachen. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.

  • Seite 29: Kombi-Betrieb Starten

    Gebrauchsanweisung für den Anwender S. 29/38 9.5. Kombi-Betrieb starten 1. Stellen Sie mit dem Temperatur-Wähler die gewünschte Temperatur ein. ► Der Temperatur-Wähler blinkt und die eingestellte Soll-Temperatur wird in der Temperatur-Anzeige angezeigt. 2. Drücken Sie auf den Temperatur-Wähler ► Der Saunaofen wird eingeschaltet und beginnt zu heizen. ►...

  • Seite 30: Soll-Temperatur Ändern

    Gebrauchsanweisung für den Anwender S. 30/38 9.6. Soll-Temperatur ändern Sie können während des Betriebs jederzeit die eingestellte Soll-Temperatur ändern. ● Drehen Sie den Temperatur-Wähler nach rechts, um die Temperatur zu erhöhen. Drehen Sie den Temperatur-Wähler nach links, um die Temperatur zu senken.

  • Seite 31: Standby Für Fernwirken Aktivieren

    Gebrauchsanweisung für den Anwender S. 31/38 9.8. Standby für Fernwirken aktivieren Laut EN 60335-2-53 müssen Saunasteuerungen mit Fernstartfunktion manuell auf die Betriebsart „Standby für Fernwirken“ gestellt werden. Diese Aktivierung muss nach jedem Fernstart- und Fernstopp-Vorgang neu erfolgen. Führen Sie dazu folgende Schritte durch: 1.

  • Seite 32: Vorwahlzeit Einstellen

    Gebrauchsanweisung für den Anwender S. 32/38 9.9. Vorwahlzeit einstellen WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, entzün- den sich und verursachen Brände. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Vorwahlzeitfunktion aktivieren .

  • Seite 33: Vorwahlzeitfunktion Abbrechen

    Gebrauchsanweisung für den Anwender S. 33/38 9.10. Vorwahlzeitfunktion abbrechen ● Drücken Sie für eine Sekunde (Longpress) auf den Vorwahlzeit-Taster um die Vorwahlzeitfunktion abzubrechen. ► Das Ablaufen der Vorwahlzeit wird abgebrochen. ► In der Temperatur-Anzeige wird die aktuelle Temperatur in der Kabi- ne angezeigt.

  • Seite 34: Reinigung Und Wartung

    Gebrauchsanweisung für den Anwender S. 34/38 10. Reinigung und Wartung 10.1. Reinigung ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Tauchen Sie das Gerät NIEMALS in Wasser. ● Übergießen Sie das Gerät nicht mit Wasser. ●...

  • Seite 35: Problemlösung

    Montage- und Gebrauchsanweisung S. 35/38 12. Problemlösung 12.1. Fehlermeldungen Die Saunasteuerung ist mit einer Diagnosesoftware ausgestattet, die beim Einschalten und im Betrieb die Systemzustände überprüft. Sobald die Diagno- sesoftware einen Fehler erkennt, schaltet die Saunasteuerung den Saunaofen ab. Fehler werden durch einen wiederkehrenden Warnton und durch das Blinken des Feuchte-Wählers und des Temperatur-Wählers angezeigt.

  • Seite 36: Wassermangelanzeige

    Montage- und Gebrauchsanweisung S. 36/38 12.2. Wassermangelanzeige Die Saunasteuerung verfügt im Kombi-Betrieb über eine automatische Wasser- mangel-Abschaltung, sofern Ihr Kombi-Ofen dies unterstützt. Ist der Wassertank des Verdampfers leer, wird dies durch einen wiederkehrenden Warnton und dem Text "FILL" in der Feuchte-Anzeige signalisiert.

  • Seite 37: Technische Daten

    Montage- und Gebrauchsanweisung S. 37/38 13. Technische Daten Umgebungsbedingungen Lagertemperatur: -25 °C bis +70 °C Umgebungstemperatur: -10 °C bis +40 °C Luftfeuchtigkeit: max. 95% Saunasteuerung Abmessungen: 307 x 175 x 57 mm Schaltspannung / dreiphasig 3N: 400 V AC Frequenz: 50 Hz Schaltleistung / Heizgerät : 3 x 3,5 kW...
  • Seite 38 Montage- und Gebrauchsanweisung S. 38/38 Thermische Sicherheit Ofenfühler mit Übertemperatur-Sicherung (139 °C Abschalttemperatur) Automatische Heizzeitbegrenzung einstellbar (6 h, 12 h, 18 h, 24 h)* Wahlweise Ein-Fühlerbetrieb oder Zwei-Fühlerbetrieb Anschlussleitungen Versorgungsleitung: min. 5 x 2,5 mm² Ofenzuleitung (temperaturbeständig bis 150 °C): min.
  • Seite 39 Sauna control unit Pro B3 PRO-B3 INSTRUCTIONS FOR INSTALLATION AND USE English Version 06/15 ID no. 1-026-967...
  • Seite 40 Table of Contents About this instruction manual Important information for your safety 2.1. Intended use 2.2. Safety information for the installer 2.3. Safety information for the user Product description 3.1. Scope of delivery 3.2. Optional accessories 3.3. Product functions 3.4. Sauna operating modes 3.5.
  • Seite 41 Performing tests Connection diagram Starting-up 8.1. Setting the heating period limit 8.2. Activating/deactivating phase alignment 8.3. Activating/deactivating the single-sensor mode 8.4. Activating evaporator single mode 8.5. Displaying the heater temperature in single-sensor mode Operation 9.1. Operating elements 9.2. Switching on the light 9.3.
  • Seite 42 11. Disposal 12. Troubleshooting 12.1. Error messages 12.2. Low-water display 12.3. Fuses 13. Technical data WORLD OF WELLNESS...

  • Seite 43: About This Instruction Manual

    These installation and operating instructions can also be found in the downloads section of our website: www.sentiotec.com/downloads. Symbols used for warning notices In these instructions for installation and use, a warning notice located next to an activity indicates that this activity poses a risk.

  • Seite 44: Important Information For Your Safety

    The sauna control unit Pro B3 is used exclusively for operating and controlling the sauna functions in accordance with the technical data. The sauna control unit Pro B3 may only be used for operating and controlling a sauna heater which has been certified as satisfying the combustion test described in paragraph 19.101 of EN 60335-2-53.

  • Seite 45: Safety Information For The Installer

    Instructions for installation and use p. 7/38 2.2. Safety information for the installer ● Installation may only be performed by a qualified electrician or similarly qualified person. ● Work on the sauna control unit may only be performed when the power has been disconnected.

  • Seite 46: Safety Information For The User

    Instructions for installation and use p. 8/38 2.3. Safety information for the user ● The sauna control unit must not be used by children under 8 years old. ● The sauna control unit may only be used by children above 8 years old, by persons with limited psychological, sensory or mental capabilities or by persons with lack of experience/knowledge: –...

  • Seite 47: Product Description

    ● pronet web server (item number: PRO-NET) 3.3. Product functions The sauna control unit Pro B3 features the following functions: ● Regulation of combi heaters with a heating output of up to 10.5 kW and evaporator output of up to 3.5 kW in the temperature range spanning 30 °C to 110 °C and a humidity range spanning 5 % to 100 %.

  • Seite 48: Sauna Operating Modes

    139 °C. 3.4. Sauna operating modes The sauna control unit Pro B3 provides two operating modes, sauna mode and combi mode. Sauna mode Dry heat is provided in sauna mode.
  • Seite 49 Instructions for installation and use p. 11/38 In single-sensor mode, the sauna control unit only displays the set temperature as standard. The actual temperature is not displayed. Should the sauna control unit display the temperature above the heater (F1) as an actual temperature in single-sensor mode, it must be activated when starting up for the first time (see 8.5.

  • Seite 50: Installation

    Installation instructions, only for experts p. 12/38 4. Installation 4.1. Installing the sauna control unit ATTENTION! Damage to the unit The sauna control unit is protected against jets of water, however direct contact with water could still damage the unit. ●...
  • Seite 51 Installation instructions, only for experts p. 13/38 To install the sauna control unit, perform the following steps: 1. Screw two Phillips-head screws (16 mm) into the wall of the sauna at a height of approx. 1.70 m to a distance of up to 7 mm. The two screws must be placed at a distance of 145 mm from each other (see Fig.

  • Seite 52: Installing The Heater Sensor F1 With Excess Temperature Fuse

    Installation instructions, only for experts p. 14/38 4.2. Installing the heater sensor F1 with excess temperature fuse Observe the following points when installing the heater sensor: ● The heater sensor must be installed on the rear of the heater, above the mid- dle of the sauna heater.

  • Seite 53: Installing Bench Sensor F2 (Optional)

    Installation instructions, only for experts p. 15/38 4.3. Installing bench sensor F2 (optional) The bench sensor must be installed on the wall of the sauna room, above the rear bench seat. An interval of approx. 15 cm to the roof of the sauna room must be maintained.

  • Seite 54: Electrical Connection

    Installation instructions, only for experts p. 16/38 5. Electrical connection ATTENTION! Damage to the unit ● The sauna control unit may only be used for operating and controlling 3 heat- ing circuits with a maximum heating capacity of 3.5 kW per heating circuit. The maximum evaporator capacity totals 3.5 kW.

  • Seite 55: Connecting The Power Supply Cable, Heater And Evaporator

    Installation instructions, only for experts p. 17/38 Observe the following points when connecting the power to the sauna control unit: ● Installation may only be performed by a qualified electrician or similarly quali- fied person. Please observe that in the event of a guarantee claim, a copy of the bill from the electrician performing the work must be presented.

  • Seite 56: Connecting The Fan (Optional)

    Installation instructions, only for experts p. 18/38 5.3. Connecting the fan (optional) 1. Guide the light cable through the cable bushing into the connection area for 230 V/400 V 2. Connect the fan cable to the terminal strip in accordance with the con- nection diagram.

  • Seite 57: Installing Humidity Temperature Sensor Fts2 (Optional)

    Installation instructions, only for experts p. 19/38 5.7. Installing humidity temperature sensor FTS2 (optional) 1. Guide the wires for the sensor through the cable bushing into the low- voltage connection area 2. Connect the wires for the temperature sensor to the terminals labelled “F2” in terminal strip a.

  • Seite 58: Remote Start

    Installation instructions, only for experts p. 20/38 5.9. Remote start The remote start device is connected using terminals “S”, “B” and “C”. “S” stands for sauna mode and “C” for evaporator mode. “B” is a +24 V DC output. The preferred operating mode must be activated using a switch or actuator on the terminal.

  • Seite 59: Performing Tests

    Installation instructions, only for experts p. 21/38 6. Performing tests The following tests must be performed by a certified electrical fitter. WARNING! The following tests must be performed with the power supply switched on. There is a danger of electric shock. ●...
  • Seite 60 Installation instructions, only for experts p. 22/38 5. Check the maximum permissible heating output of 3.5 kW per phase on the sauna control unit. 6. When there is an optional power booster: a. Check the control wires ST1, ST2 and ST3. b.

  • Seite 61: Connection Diagram

    Installation instructions, only for experts p. 23/38 7. Connection diagram Black Brown Orange Green WORLD OF WELLNESS...

  • Seite 62: Starting-Up

    Installation instructions, only for experts p. 24/38 8. Starting-up The function selection switch in the low-voltage connection area allows a variety of product functions to be activated. The figure at the right shows the standard setting for the function selection switch. Note that the control unit needs to be switched off for 10 seconds after making changes so that the settings...

  • Seite 63: Activating/Deactivating Phase Alignment

    Installation instructions, only for experts p. 25/38 8.2. Activating/deactivating phase alignment Phase alignment is activated or deactivated using the function selection switch 3. ● The function selection switch 3 is set to the ON position as standard. Phase alignment is therefore activated. ●...

  • Seite 64: Displaying The Heater Temperature In Single-Sensor Mode

    Installation instructions, only for experts p. 26/38 8.5. Displaying the heater temperature in single-sensor mode In single-sensor mode, the sauna control unit only displays the set temperature as standard. The actual temperature is not displayed. Should the sauna control unit display the temperature above the heater (F1) as an actual temperature in single-sensor mode, it must be activated with the function selection switch 8.

  • Seite 65: Operation

    Instructions for use for the user p. 27/38 9. Operation 9.1. Operating elements humidity display Light switch humidity selector ON/OFF switch Temperature selector Preset time button Temperature display Remote start indicator 9.2. Switching on the light The light in the sauna room can be switched on and off independently of the ON/OFF switch ●...

  • Seite 66: Switching On The Sauna Control Unit

    Instructions for use for the user p. 28/38 9.3. Switching on the sauna control unit WARNING! Risk of fire Flammable objects that are placed on the sauna heater could ignite and cause fires. ● NEVER place flammable objects on the sauna heater. ●...

  • Seite 67: Starting Combi Mode

    Instructions for use for the user p. 29/38 9.5. Starting combi mode 1. Use the temperature selector to set the preferred temperature. ► The temperature selector flashes and the preset temperature is shown in the temperature display 2. Press the temperature selector ►...

  • Seite 68: Changing The Preset Temperature

    Instructions for use for the user p. 30/38 9.6. Changing the preset temperature You can change the preset temperature during operation any time. ● Turn the temperature selector to the right to increase the temperature. Turn the temperature selector to the left to decrease the temperature. ►...

  • Seite 69: Activating Standby For Remote Operation

    Instructions for use for the user p. 31/38 9.8. Activating standby for remote operation EN 60335-2-53 specifies that sauna control units with a remote start function must be set manually to “Standby for remote operation” mode. This activation must take place again after each remote start and stop procedure. To do so, perform the following steps: 1.

  • Seite 70: Setting The Preset Time

    Instructions for use for the user p. 32/38 9.9. Setting the preset time WARNING! Risk of fire Flammable objects that are placed on the heater will ignite and cause fires. ● NEVER place flammable objects on the sauna heater. ● Make sure that NO flammable objects have been placed on the sauna heater before you activate the preset timer function.

  • Seite 71: Cancelling The Preset Time Function

    Instructions for use for the user p. 33/38 9.10. Cancelling the preset time function ● Press and hold down the preset time button for a second to cancel the preset time function. ► The preset time countdown is cancelled. ► Then the current temperature in the sauna room is displayed in the temperature display .

  • Seite 72: Cleaning And Maintenance

    Instructions for use for the user p. 34/38 10. Cleaning and maintenance 10.1. Cleaning ATTENTION! Damage to the unit The sauna control unit is protected against jets of water, however direct contact with water could still damage the unit. ● Never immerse the device in water. ●...

  • Seite 73: Troubleshooting

    Instructions for installation and use p. 35/38 12. Troubleshooting 12.1. Error messages The sauna control unit is equipped with diagnostic software which monitors system statuses when it switches on and during operation. As soon as the diagnostic software identifies an error, the sauna control unit switches the sauna heater off. Errors are indicated by a recurring warning tone and by flashing on the humidity selector and the temperature selector...

  • Seite 74: Low-Water Display

    Instructions for installation and use p. 36/38 12.2. Low-water display The sauna control unit features an automatic low-water shut-off feature which is active in combi mode, as long as your combi heater supports it. If the water tank in the evaporator is empty, this is indicated by a recurring warn- ing tone and the text “FILL”...

  • Seite 75: Technical Data

    Instructions for installation and use p. 37/38 13. Technical data Ambient conditions Storage temperature: -25 °C to +70 °C Ambient temperature: -10 °C to +40 °C Relative humidity: max. 95 % Sauna control unit Dimensions: 307 x 175 x 57 mm Switched voltage / three-phase 3N: 400 V AC Frequency:...

  • Seite 76: Connection Cables

    Instructions for installation and use p. 38/38 Thermal safety Heater sensor with excess temperature fuse (139 °C shut-off temperature) Adjustable automatic heating period (6 h, 12 h, 18 h, 24 h)* Optional single-sensor mode or two-sensor mode Connection cables Power supply cable: min.
  • Seite 77 Commande de sauna Pro B3 PRO-B3 INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI Français Version 06/15 N° d’ident. 1-026-967...
  • Seite 78 Table des matières Concernant ces instructions Remarques importantes pour votre sécurité 2.1. Usage conforme 2.2. Consignes de sécurité pour le monteur 2.3. Consignes de sécurité pour l’utilisateur Description du produit 3.1. Contenu de la livraison 3.2. Accessoires en option 3.3. Fonctions du produit 3.4.
  • Seite 79 5.8. Branchement du dispositif d’arrêt de sécurité 5.9. Démarrage à distance 5.10. Fin de l’installation Exécution des contrôles Schéma de raccordement Mise en service 8.1. Réglage de la limitation de la durée de chauffage 8.2. Activation/désactivation de la disponibilité des phases 8.3.
  • Seite 80 10. Nettoyage et entretien 10.1. Nettoyage 10.2. Entretien 11. Élimination 12. Dépannage 12.1. Messages d’erreur 12.2. Affichage du manque d’eau 12.3. Fusibles 13. Caractéristiques techniques WORLD OF WELLNESS...

  • Seite 81: Concernant Ces Instructions

    à proximité de la commande de sauna. Vous pouvez ainsi consulter à tout moment des informations concernant son utilisation et relatives à votre sécurité. Ces instructions de montage et d’utilisation sont également disponibles dans la rubrique de téléchargement de notre site Internet www.sentiotec.com/ downloads. Symboles d’avertissement Dans ces instructions de montage et ce mode d’emploi, un avertissement pré-...

  • Seite 82: Remarques Importantes Pour Votre Sécurité

    Instructions de montage et mode d’emploi p. 6/38 2. Remarques importantes pour votre sécurité La commande de sauna Pro B3 est conçue selon des règles tech- niques de sécurité reconnues. Cependant, des dangers peuvent survenir lors de l’utilisation. C’est pourquoi vous devez suivre les consignes de sécurité...

  • Seite 83: Consignes De Sécurité Pour Le Monteur

    Instructions de montage et mode d’emploi p. 7/38 2.2. Consignes de sécurité pour le monteur ● Seul un électricien spécialisé ou une personne ayant une quali- fication similaire est habilité à procéder au montage. ● Les travaux sur la commande de sauna doivent être effectués uniquement lorsque l’appareil n’est pas sous tension.

  • Seite 84: Consignes De Sécurité Pour L'utilisateur

    Instructions de montage et mode d’emploi p. 8/38 2.3. Consignes de sécurité pour l’utilisateur ● La commande de sauna ne doit pas être utilisée par des enfants de moins de 8 ans. ● La commande de sauna peut être utilisée par des enfants de plus de 8 ans, par des personnes ayant des capacités psychiques, sensorielles ou mentales limitées et par des personnes manquant d’expérience et de connaissances aux conditions suivantes :...

  • Seite 85: Description Du Produit

    ● Serveur Web pronet (référence : PRO-NET) 3.3. Fonctions du produit La commande de sauna Pro B3 dispose des fonctions suivantes : ● Réglage des poêles mixtes avec une puissance de chauffage de 10,5 kW et jusqu’à une puissance de l’évaporateur de 3,5 kW dans la plage de tempé- rature de 30 °C à...

  • Seite 86: Modes De Fonctionnement Du Sauna

    à chauffer une fois la température souhaitée atteinte, le dispositif de protection contre la surtempérature éteint le poêle automatiquement à environ 139 °C. 3.4. Modes de fonctionnement du sauna La commande de sauna Pro B3 permet deux modes de fonctionnement : le mode sauna et le mode mixte. Mode sauna En mode sauna, la chaleur disponible est très sèche.
  • Seite 87 Instructions de montage et mode d’emploi p. 11/38 Lors du fonctionnement à une sonde, la commande de sauna n’affiche par défaut que la température de consigne. La température effective n’est pas affichée. Si, lors du fonctionnement à une sonde, vous souhaitez que la température effective affichée par la commande de sauna soit la température détectée au- dessus du poêle (sonde F1), vous devez activer cette fonction lors de la mise en service (voir 8.5.

  • Seite 88: Montage

    Instructions de montage uniquement pour le personnel spécialisé P. 12/38 4. Montage 4.1. Montage de la commande de sauna ATTENTION Endommagement de l’appareil La commande de sauna est protégée contre les projections d’eau, mais un contact direct avec de l’eau peut quand même endommager l’appareil. ●...
  • Seite 89 Instructions de montage uniquement pour le personnel spécialisé P. 13/38 Pour le montage de la commande de sauna, suivez les étapes suivantes : 1. Vissez deux vis cruciformes (16 mm) à une hauteur d’environ 1,70 m jusqu’à obtenir un écartement de 7 mm dans la paroi du sauna. L’espace entre les deux vis doit être de 145 mm (voir Fig.

  • Seite 90: Montage De La Sonde De Poêle F1 Avec Dispositif De Protection Contre La Surtempérature

    Instructions de montage uniquement pour le personnel spécialisé P. 14/38 4.2. Montage de la sonde de poêle F1 avec dispositif de protection contre la surtempérature Lors du montage de la sonde de poêle, tenez compte des points suivants : ● La sonde de poêle est montée sur la paroi arrière du poêle, dans la moitié supérieure du poêle.

  • Seite 91: Montage De La Sonde De Banc F2 (En Option)

    Instructions de montage uniquement pour le personnel spécialisé P. 15/38 4.3. Montage de la sonde de banc F2 (en option) La sonde de banc est montée dans la paroi de la cabine au-dessus du banc arrière. Respectez une distance de 15 cm environ par rapport au plafond de la cabine. Pour le montage de la sonde de banc, suivez les étapes suivantes : 1.

  • Seite 92: Branchements Électriques

    Instructions de montage uniquement pour le personnel spécialisé P. 16/38 5. Branchements électriques ATTENTION Endommagement de l’appareil ● La commande de sauna ne peut être utilisée que pour la commande et le réglage de 3 cycles de chauffage avec une puissance de 3,5 kW max. par cycle.

  • Seite 93: Branchement Du Câble D'alimentation, Du Poêle Et De L'évaporateur

    Instructions de montage uniquement pour le personnel spécialisé P. 17/38 Lors du raccordement électrique, tenez compte des points suivants : ● Seul un électricien spécialisé ou une personne ayant une qualification similaire est habilité à procéder au montage. Pour bénéficier de la garantie, vous devez présenter une copie de la facture de l’électricien ayant effectué...

  • Seite 94: Branchement Du Ventilateur (En Option)

    Instructions de montage uniquement pour le personnel spécialisé P. 18/38 5.3. Branchement du ventilateur (en option) 1. Faites passer le câble d’éclairage dans le passage de câbles dans la zone de raccordement pour 230 V/400 V 2. Branchez le câble du ventilateur conformément au schéma de raccordement sur le bloc de jonction .

  • Seite 95: Branchement De La Sonde De Température-Humidité Fts2

    Instructions de montage uniquement pour le personnel spécialisé P. 19/38 5.7. Branchement de la sonde de température-humidité FTS2 (en option) 1. Faites passer les câbles de la sonde dans le passage de câbles dans la zone de raccordement pour très basse tension 2.

  • Seite 96: Démarrage À Distance

    Instructions de montage uniquement pour le personnel spécialisé P. 20/38 5.9. Démarrage à distance Le raccordement est fait avec les bornes « S », « B » et « C ». « S » correspond au mode sauna et « C » au mode évaporateur. « B » est une sortie +24 V CC. Celle-ci doit être commutée par un commutateur ou un actionneur sur la borne correspondant au mode de fonctionnement souhaité.

  • Seite 97: Exécution Des Contrôles

    Instructions de montage uniquement pour le personnel spécialisé P. 21/38 6. Exécution des contrôles Les contrôles suivants doivent être exécutés par un installateur-électricien agréé. AVERTISSEMENT Les contrôles suivants sont exécutés alors que l’alimentation élec- trique est établie. Attention au risque d’électrocution. ●...
  • Seite 98 Instructions de montage uniquement pour le personnel spécialisé P. 22/38 5. Contrôlez la puissance de chauffage maximale autorisée sur la commande de sauna (3,5 kW par phase). 6. En présence d’un module d’extension de puissance optionnel a. Contrôlez les câbles de commande ST1, ST2 et ST3. b.

  • Seite 99: Schéma De Raccordement

    Instructions de montage uniquement pour le personnel spécialisé P. 23/38 7. Schéma de raccordement noir rouge marron orange vert WORLD OF WELLNESS...

  • Seite 100: Mise En Service

    Instructions de montage uniquement pour le personnel spécialisé P. 24/38 8. Mise en service Vous pouvez activer différentes fonctions du produit à l’aide du com- mutateur de sélection de fonctions qui se trouve dans la zone de rac- cordement pour très basse tension. L’illustration de droite représente le réglage standard du commutateur de sélection de fonctions.

  • Seite 101: Activation/Désactivation De La Disponibilité Des Phases

    Instructions de montage uniquement pour le personnel spécialisé P. 25/38 8.2. Activation/désactivation de la disponibilité des phases La disponibilité des phases est activée et désactivée par le commutateur de sélection de fonctions 3. ● Le commutateur de sélection de fonctions 3 se trouve par défaut en position ON.

  • Seite 102: Affichage De La Température Du Poêle En Fonctionnement À Une Sonde

    Instructions de montage uniquement pour le personnel spécialisé P. 26/38 8.5. Affichage de la température du poêle en fonctionnement à une sonde Lors du fonctionnement à une sonde, la commande de sauna n’affiche par défaut que la température de consigne. La température effective n’est pas affichée. Si, lors du fonctionnement à...

  • Seite 103: Utilisation

    Mode d’emploi pour l’utilisateur P. 27/38 9. Utilisation 9.1. Éléments de commande Affichage de l’humidité Commutateur d’éclairage Sélecteur d’humidité Commutateur MARCHE/ARRÊT Sélecteur de température Sélecteur de marche programmée Affichage de température Affichage de démarrage à distance 9.2. Allumage de l’éclairage L’éclairage de la cabine de sauna peut être allumé...

  • Seite 104: Mise En Marche De La Commande De Sauna

    Mode d’emploi pour l’utilisateur P. 28/38 9.3. Mise en marche de la commande de sauna AVERTISSEMENT Risque d’incendie Des objets inflammables se trouvant sur le poêle de sauna brûlant peuvent s’enflammer et provoquer des incendies. ● NE placez JAMAIS de matériaux inflammables sur le poêle. ●...

  • Seite 105: Activation Du Mode Mixte

    Mode d’emploi pour l’utilisateur P. 29/38 9.5. Activation du mode mixte 1. Réglez la température souhaitée à l’aide du sélecteur de température ► Le sélecteur de température clignote et la température de consigne réglée apparaît sur l’affichage de température 2. Appuyez sur le sélecteur de température ►...

  • Seite 106: Modification De La Température De Consigne

    Mode d’emploi pour l’utilisateur P. 30/38 9.6. Modification de la température de consigne Vous pouvez modifier la température de consigne à tout moment durant le fonctionnement. ● Tournez le sélecteur de température vers la droite pour augmenter la tem- pérature. Tournez le sélecteur de température vers la gauche pour réduire la tem- pérature.

  • Seite 107: Activation Du Mode De Veille De L'actionnement À Distance

    Mode d’emploi pour l’utilisateur P. 31/38 9.8. Activation du mode de veille de l’actionnement à distance La norme EN 60335-2-53 exige l’activation manuelle du « mode de veille d’action- nement à distance » des commandes de sauna à fonction de démarrage à dis- tance.

  • Seite 108: Réglage De La Marche Programmée

    Mode d’emploi pour l’utilisateur P. 32/38 9.9. Réglage de la marche programmée AVERTISSEMENT Risque d’incendie Des objets inflammables se trouvant sur le poêle de sauna brûlant peuvent s’enflammer et provoquer des incendies. ● NE placez JAMAIS de matériaux inflammables sur le poêle. ●...

  • Seite 109: Désactivation De La Fonction De Marche Programmée

    Mode d’emploi pour l’utilisateur P. 33/38 9.10. Désactivation de la fonction de marche programmée ● Appuyez sur le sélecteur de marche programmée et maintenez-le enfoncé durant une seconde afin de désactiver la fonction de marche programmée. ► Le décompte jusqu’à la mise en marche programmée est interrompu. ►...

  • Seite 110: Nettoyage Et Entretien

    Mode d’emploi pour l’utilisateur P. 34/38 10. Nettoyage et entretien 10.1. Nettoyage ATTENTION Endommagement de l’appareil La commande de sauna est protégée contre les projections d’eau, mais un contact direct avec de l’eau peut quand même endommager l’appareil. ● Ne plongez JAMAIS l’appareil dans l’eau. ●...

  • Seite 111: Dépannage

    Instructions de montage et mode d’emploi p. 35/38 12. Dépannage 12.1. Messages d’erreur La commande de sauna est équipée d’un logiciel de diagnostic qui contrôle l’état du système pendant la mise en marche et le fonctionnement. Dès que le logiciel de diagnostic détecte une erreur, la commande de sauna éteint le poêle. Les erreurs vous sont signalées par un signal sonore répétitif et par le clignote- ment du sélecteur d’humidité...

  • Seite 112: Affichage Du Manque D'eau

    Instructions de montage et mode d’emploi p. 36/38 12.2. Affichage du manque d’eau La commande de sauna dispose, en mode mixte, d’un arrêt automatique en cas de manque d’eau (si votre poêle mixte est compatible avec cette fonction). Si le réservoir d’eau de l’évaporateur est vide, ceci vous est signalé par un signal sonore répétitif et le message «...

  • Seite 113: Caractéristiques Techniques

    Instructions de montage et mode d’emploi p. 37/38 13. Caractéristiques techniques Conditions ambiantes Température de stockage : de -25 °C à +70 °C Température ambiante : de -10 °C à +40 °C Humidité de l’air : max. 95 % Commande de sauna Dimensions : 307 x 175 x 57 mm Tension de commutation/triphasée 3N :...
  • Seite 114 Instructions de montage et mode d’emploi p. 38/38 Sécurité thermique Sonde de poêle avec dispositif de protection contre la surtempérature (tem- pérature de déclenchement : 139 °C) Limitation automatique du temps de chauffage réglable (6 h, 12 h, 18 h, 24 h)* Au choix, fonctionnement à...

  • Seite 115: Istruzioni Di Montaggio E D'uso

    Comando della sauna Pro B3 PRO-B3 ISTRUZIONI DI MONTAGGIO E D’USO Italiano Versione 06/15 N. ident. 1-026-967...
  • Seite 116 Indice Informazioni sul presente manuale Importanti indicazioni per la scurezza personale 2.1. Conformità d’uso 2.2. Indicazioni di sicurezza per l’installatore 2.3. Indicazioni di sicurezza per l’utilizzatore Descrizione del prodotto 3.1. Dotazione 3.2. Accessori opzionali 3.3. Funzioni del prodotto 3.4. Modalità di funzionamento della sauna 3.5.
  • Seite 117 5.8. Collegamento del dispositivo di sicurezza per lo spegnimento automatico 5.9. Avvio remoto 5.10. Conclusione dell’installazione Esecuzione delle prove Schema di collegamento Messa in funzione 8.1. Impostazione della limitazione del tempo di riscaldamento 8.2. Attivazione e disattivazione dell’attivazione singola delle fasi 8.3.
  • Seite 118 10. Pulizia e manutenzione 10.1. Pulizia 10.2. Manutenzione 11. Smaltimento 12. Risoluzione dei problemi 12.1. Messaggi di errore 12.2. Indicazione di mancanza d’acqua 12.3. Fusibili 13. Specifiche tecniche WORLD OF WELLNESS...

  • Seite 119: Informazioni Sul Presente Manuale

    Così facendo è possibile in ogni momento controllare le informazioni sulla sicurezza personale e il comando. Le presenti istruzioni di montaggio e d’uso si trovano anche nell’area di download della nostra pagina web all’indirizzo: www.sentiotec.com/ downloads. Simboli nelle avvertenze Nelle presenti istruzioni di montaggio e d’uso, prima di ogni attività...

  • Seite 120: Importanti Indicazioni Per La Scurezza Personale

    Istruzioni d’uso e di montaggio P. 6/38 2. Importanti indicazioni per la scurezza personale Il comando della sauna Pro B3 è costruito secondo le regole di sicurezza tecnica riconosciute. Tuttavia, durante l’utilizzo, possono presentarsi pericoli. Osservare pertanto le seguenti indicazioni di sicurezza e le avvertenze speciali riportate nei singoli capitoli.

  • Seite 121: Indicazioni Di Sicurezza Per L'installatore

    Istruzioni d’uso e di montaggio P. 7/38 2.2. Indicazioni di sicurezza per l’installatore ● Il montaggio deve essere eseguito solo da elettricisti o da persone con una qualifica simile. ● I lavori da effettuare sul comando della sauna devono essere eseguiti solo in assenza di tensione.

  • Seite 122: Indicazioni Di Sicurezza Per L'utilizzatore

    Istruzioni d’uso e di montaggio P. 8/38 2.3. Indicazioni di sicurezza per l’utilizzatore ● Il comando della sauna non deve essere utilizzato da bambini di età inferiore agli 8 anni. ● Il comando della sauna può essere utilizzato da bambini sopra gli 8 anni di età, da persone con capacità...

  • Seite 123: Descrizione Del Prodotto

    ● Web server pronet (n. articolo: PRO-NET) 3.3. Funzioni del prodotto Il comando della sauna Pro B3 dispone delle seguenti funzioni: ● Regolazione di stufe combinate fino a una potenza termica di 10,5 kW e fino a una potenza dell’evaporatore di 3,5 kW in un intervallo di temperatura com- preso fra 30°C e 110°C e in un intervallo di umidità...

  • Seite 124: Modalità Di Funzionamento Della Sauna

    139°C. 3.4. Modalità di funzionamento della sauna Il comando della sauna Pro B3 consente due modalità di funzionamento: fun- zionamento sauna e funzionamento combinato. Funzionamento della sauna Durante il funzionamento della sauna è...
  • Seite 125 Istruzioni d’uso e di montaggio P. 11/38 Nel funzionamento a un sensore, il comando della sauna di serie visualizza sola- mente la temperatura nominale. La temperatura effettiva non viene visualizzata. Se il comando della sauna nel funzionamento con un sensore indica la tempe- ratura attraverso la stufa (sensore F1) come temperatura effettiva, deve essere attivato al momento della messa in funzione (vedi 8.5.

  • Seite 126: Montaggio

    Istruzioni di montaggio solo per personale specializzato P. 12/38 4. Montaggio 4.1. Montaggio del comando della sauna ATTENZIONE! Danni all’apparecchio Il comando della sauna è protetto dagli spruzzi d’acqua, tuttavia il contatto diretto con l’acqua può danneggiare l’apparecchio. ● Montare il comando della sauna in un luogo asciutto, con un’umidità massima dell’aria non superiore al 95%.
  • Seite 127 Istruzioni di montaggio solo per personale specializzato P. 13/38 Per il montaggio del comando della sauna eseguire i seguenti passaggi: 1. Avvitare due viti con intaglio a croce (16 mm) sulla parete della sauna a un’altezza di ca. 1,70 m e lasciandole fuoriuscire per una distanza max di 7 mm.

  • Seite 128: Montaggio Del Sensore Della Stufa F1 Con Il Fusibile Termico Di Protezione

    Istruzioni di montaggio solo per personale specializzato P. 14/38 4.2. Montaggio del sensore della stufa F1 con il fusibile termico di protezione Durante il montaggio del sensore della stufa osservare i seguenti punti: ● Montare il sensore sul lato posteriore della stufa, posizionandolo sopra il punto centrale della stufa.

  • Seite 129: Montaggio Del Sensore Della Panca F2 (Opzionale)

    Istruzioni di montaggio solo per personale specializzato P. 15/38 4.3. Montaggio del sensore della panca F2 (opzionale) Montare il sensore della panca sulla parete della cabina posizionandolo sopra la panca posteriore. In tal caso rispettare una distanza di ca. 15 cm dal soffitto della cabina.

  • Seite 130: Collegamento Elettrico

    Istruzioni di montaggio solo per personale specializzato P. 16/38 5. Collegamento elettrico ATTENZIONE! Danni all’apparecchio ● Il comando della sauna può essere impiegato esclusivamente per il comando e la regolazione di 3 circuiti termici con una potenza termica max di 3,5 kW per ogni circuito.

  • Seite 131: Collegamento Del Cavo Di Alimentazione, Del Cavo Della Stufa E Del Cavo Dell'evaporatore

    Istruzioni di montaggio solo per personale specializzato P. 17/38 Durante il collegamento elettrico del comando della sauna osservare i seguenti punti: ● Il montaggio deve essere eseguito solo da elettricisti o da persone con una qualifica simile. Prestare attenzione che in caso di richiesta delle prestazioni di garanzia è ne- cessario presentare una copia della fattura rilasciata dalla ditta di elettricisti.

  • Seite 132: Collegamento Del Ventilatore (Opzionale)

    Istruzioni di montaggio solo per personale specializzato P. 18/38 5.3. Collegamento del ventilatore (opzionale) 1. Far passare il cavo del ventilatore attraverso il passacavo e inserirlo nella zona di collegamento per la tensione a 230 V / 400 V 2. Collegare il cavo del ventilatore alla morsettiera secondo lo schema di collegamento.

  • Seite 133: Collegamento Del Sensore Di Temperatura E Di Umidità Fts2

    Istruzioni di montaggio solo per personale specializzato P. 19/38 5.7. Collegamento del sensore di temperatura e di umidità FTS2 (opzionale) 1. Far passare i cavi del sensore attraverso il passacavo e inserirli nella zona di collegamento per la bassa tensione 2.

  • Seite 134: Avvio Remoto

    Istruzioni di montaggio solo per personale specializzato P. 20/38 5.9. Avvio remoto Il collegamento avviene attraverso i morsetti “S”, “B” e “C”. “S” indica il funzio- namento della sauna e “C” indica il funzionamento dell’evaporatore. “B” indica un’uscita +24 V DC. Questa deve essere attivata sul morsetto relativo alla modalità di funzionamento desiderata mediante un interruttore o un attuatore.

  • Seite 135: Esecuzione Delle Prove

    Istruzioni di montaggio solo per personale specializzato P. 21/38 6. Esecuzione delle prove Le seguenti prove devono essere eseguite da un elettricista autorizzato. AVVERTENZA! Le seguenti prove vengono eseguite con l’alimentazione elettrica inserita. Sussiste pericolo di scossa elettrica! ● NON toccare MAI le parti sotto tensione. 1.
  • Seite 136 Istruzioni di montaggio solo per personale specializzato P. 22/38 5. Controllare la potenza termica massima ammessa sul comando della sauna pari a 3,5 kW per ogni fase. 6. In presenza di un ampliamento della potenza opzionale: a. Controllare i cavi di comando ST1, ST2 e ST3. b.

  • Seite 137: Schema Di Collegamento

    Istruzioni di montaggio solo per personale specializzato P. 23/38 7. Schema di collegamento nero luce rossa marrone arancione verde WORLD OF WELLNESS...

  • Seite 138: Messa In Funzione

    Istruzioni di montaggio solo per personale specializzato P. 24/38 8. Messa in funzione Mediante il selettore di funzioni po- sizionato nella zona di collegamento per la bassa tensione è possibile attivare diverse funzioni del prodot- to. La figura a destra mostra l’im- postazione standard dei selettori di funzioni.

  • Seite 139: Attivazione E Disattivazione Dell'attivazione Singola Delle Fasi

    Istruzioni di montaggio solo per personale specializzato P. 25/38 8.2. Attivazione e disattivazione dell’attivazione singola delle fasi La funzione di attivazione singola delle fasi viene attivata/disattivata mediante il selettore di funzioni 3. ● Il selettore di funzioni 3 è preimpostato sulla posizione ON. L’attivazione singola delle fasi è...

  • Seite 140: Visualizzazione Della Temperatura Della Stufa Nel Funzionamento Con Un Sensore

    Istruzioni di montaggio solo per personale specializzato P. 26/38 8.5. Visualizzazione della temperatura della stufa nel funzionamento con un sensore Nel funzionamento a un sensore, il comando della sauna di serie visualizza sola- mente la temperatura nominale. La temperatura effettiva non viene visualizzata. Se il comando della sauna nel funzionamento a un sensore deve indicare la temperatura attraverso la stufa (sensore F1) come temperatura effettiva, deve essere attivato con il selettore di funzioni 8.

  • Seite 141: Impiego

    Istruzioni d’uso per l’utilizzatore P. 27/38 9. Impiego 9.1. Elementi di comando Indicazione dell’umidità Interruttore della luce Selettore di umidità Interruttore ON/OFF Selettore di temperatura Tasto di preselezione oraria Indicazione della temperatura Visualizzazione avvio remoto 9.2. Attivazione della luce È possibile accendere e spegnere la luce nella cabina della sauna dipendente- mente dall’interruttore ON/OFF ●...

  • Seite 142: Accensione Del Comando Della Sauna

    Istruzioni d’uso per l’utilizzatore P. 28/38 9.3. Accensione del comando della sauna AVVERTENZA! Pericolo di incendio Gli oggetti infiammabili appoggiati sulla stufa per sauna calda possono infiammarsi e causare incendi. ● NON appoggiare MAI oggetti infiammabili sulla stufa per sauna. ●...

  • Seite 143: Avvio Del Funzionamento Combinato

    Istruzioni d’uso per l’utilizzatore P. 29/38 9.5. Avvio del funzionamento combinato 1. Impostare la temperatura desiderata con il selettore di temperatura ► Il selettore di temperatura lampeggia e la temperatura nominale impostata viene visualizzata nell’indicazione della temperatura 2. Premere sul selettore di temperatura ►...

  • Seite 144: Modifica Della Temperatura Nominale

    Istruzioni d’uso per l’utilizzatore P. 30/38 9.6. Modifica della temperatura nominale Durante il funzionamento è possibile modificare in ogni momento la temperatura nominale impostata. ● Per aumentare la temperatura, ruotare il selettore di temperatura verso destra. Per ridurre la temperatura, ruotare il selettore di temperatura verso sinistra.

  • Seite 145: Attivazione Stand-By Per Telecontrollo

    Istruzioni d’uso per l’utilizzatore P. 31/38 9.8. Attivazione Stand-by per telecontrollo Secondo la norma EN 60335-2-53, i comandi della sauna con funzione di avvio remoto devono essere impostati manualmente sulla modalità di funzionamen- to “Stand-by per telecontrollo”. Quest’attivazione deve essere fatta dopo ogni operazione di avvio remoto e arresto remoto.

  • Seite 146: Impostazione Della Preselezione Oraria

    Istruzioni d’uso per l’utilizzatore P. 32/38 9.9. Impostazione della preselezione oraria AVVERTENZA! Pericolo di incendio Gli oggetti infiammabili che poggiano sulla stufa calda, infiammandosi causano incendi. ● Non poggiare MAI oggetti infiammabili sulla stufa. ● Prima di attivare la funzione di preselezione oraria, accertarsi che NESSUN oggetto infiammabile si trovi sulla stufa.

  • Seite 147: Interruzione Della Funzione Preselezione Oraria

    Istruzioni d’uso per l’utilizzatore P. 33/38 9.10. Interruzione della funzione preselezione oraria ● Per interrompere la funzione di preselezione oraria, premere per alcuni se- condi (longpress) sul tasto di preselezione oraria ► Il decorrere della preselezione oraria viene interrotto. ► Nell’indicazione della temperatura viene indicata la temperatura at- tuale nella cabina.

  • Seite 148: Pulizia E Manutenzione

    Istruzioni d’uso per l’utilizzatore P. 34/38 10. Pulizia e manutenzione 10.1. Pulizia ATTENZIONE! Danni all’apparecchio Il comando della sauna è protetto dagli spruzzi d’acqua, tuttavia il contatto diretto con l’acqua può danneggiare l’apparecchio. ● NON immergere MAI l’apparecchio nell’acqua. ● NON versare MAI acqua sull’apparecchio. ●...

  • Seite 149: Risoluzione Dei Problemi

    Istruzioni d’uso e di montaggio P. 35/38 12. Risoluzione dei problemi 12.1. Messaggi di errore Il comando della sauna è equipaggiato con un software di diagnosi che control- la gli stati del sistema durante l’accensione e il funzionamento. Non appena il software di diagnosi rileva un guasto, il comando della sauna spegne la stufa.

  • Seite 150: Indicazione Di Mancanza D'acqua

    Istruzioni d’uso e di montaggio P. 36/38 12.2. Indicazione di mancanza d’acqua Il comando della sauna dispone di una modalità di funzionamento combinato con spegnimento automatico in mancanza d’acqua, nel caso in cui la stufa combinata supporti questa funzione. Se il serbatoio dell’acqua dell’evaporatore è vuoto, viene emesso un segnale acustico ripetitivo e viene visualizzato il testo “FILL”...

  • Seite 151: Specifiche Tecniche

    Istruzioni d’uso e di montaggio P. 37/38 13. Specifiche tecniche Condizioni ambientali Temperatura di stoccaggio: da -25°C a +70°C Temperatura ambiente: da -10°C a +40°C Umidità dell’aria: max 95% Comando della sauna Dimensioni: 307 x 175 x 57 mm Tensione di commutazione / trifase 3N: 400 V AC Frequenza: 50 Hz...
  • Seite 152 Istruzioni d’uso e di montaggio P. 38/38 Sicurezza termica Sensore della stufa con fusibile termico di protezione (temperatura di spegnimento 139°C) Possibilità di impostare il limite del tempo di riscaldamento automatico (6 h, 12 h, 18 h, 24 h)* Funzionamento selezionabile con uno o due sensori Cavi di alimentazione Cavo di alimentazione: min 5 x 2,5 mm²...
  • Seite 153 Saunabediening Pro B3 PRO-B3 MONTAGE- EN GEBRUIKSAANWIJZING Nederlands Versie 06/15 Ident-nr. 1-026-967...
  • Seite 154 Inhoudsopgave Over deze handleiding Belangrijke aanwijzingen voor uw veiligheid 2.1. Reglementair gebruik 2.2. Veiligheidsaanwijzingen voor de monteur 2.3. Veiligheidsaanwijzingen voor de gebruiker Productbeschrijving 3.1. Leveromvang 3.2. Optioneel toebehoren 3.3. Productfuncties 3.4. Saunamodi 3.5. Bedrijfsmodi voeler Montage 4.1. Saunabediening monteren 4.2. Kachelvoeler F1 met oververhittingsbeveiliging monteren 4.3.
  • Seite 155 Controles uitvoeren Schakelschema Inbedrijfstelling 8.1. Verwarmingstijdbegrenzing instellen 8.2. Fasenroulatie activeren/deactiveren 8.3. Modus met een voeler activeren/deactiveren 8.4. Verdamper-singlemodus activeren 8.5. Kacheltemperatuur in modus met een voeler weergeven Bediening 9.1. Bedieningselementen 9.2. Licht inschakelen 9.3. Saunabediening inschakelen 9.4. Saunamodus starten 9.5. Combi-modus starten 9.6.
  • Seite 156 11. Afvoer 12. Probleemoplossing 12.1. Foutmeldingen 12.2. Aanduiding watergebrek 12.3. Zekeringen 13. Technische gegevens WORLD OF WELLNESS...

  • Seite 157: Over Deze Handleiding

    Zo kunt u te allen tijde informatie over uw veiligheid en de bediening nalezen. U vindt deze montage- en gebruiksaanwijzing ook in het downloadbereik van onze website www.sentiotec.com/downloads. Symbolen in waarschuwingsaanwijzingen In deze montage- en gebruiksaanwijzing staat bij werkzaamheden die gevaarlijk kunnen zijn een waarschuwingsaanwijzing.

  • Seite 158: Belangrijke Aanwijzingen Voor Uw Veiligheid

    De saunabediening Pro B3 is uitsluitend bedoeld voor de bediening en regeling van de functies volgens de technische gegevens. De saunabediening Pro B3 mag alleen voor de besturing en regeling van een saunakachel conform paragraaf 19.101 van EN 60335-2-53 worden gebruikt. Alternatief kan een overeenkomstige veiligheids- uitschakeling in of boven de kachel worden gemonteerd.

  • Seite 159: Veiligheidsaanwijzingen Voor De Monteur

    Montage- en gebruiksaanwijzing Pag. 7/38 2.2. Veiligheidsaanwijzingen voor de monteur ● De montage mag alleen door een elektricien of een vergelijkbaar gekwalificeerde persoon worden uitgevoerd. ● Werkzaamheden aan de saunabediening mogen alleen in span- ningsvrije toestand worden uitgevoerd. ● Op de plaats van opstelling moet een volledige scheidingsinrich- ting met complete uitschakeling overeenkomstig de overspan- ningsgcategorie III worden aangebracht.

  • Seite 160: Veiligheidsaanwijzingen Voor De Gebruiker

    Montage- en gebruiksaanwijzing Pag. 8/38 2.3. Veiligheidsaanwijzingen voor de gebruiker ● De saunabediening mag niet door kinderen onder 8 jaar worden gebruikt. ● De saunabediening mag door kinderen boven 8 jaar, door per- sonen met gereduceerde fysische, sensorische of mentale vaar- digheden en door personen met gebrekkige ervaring en kennis onder volgende omstandigheden worden gebruikt: –...

  • Seite 161: Productbeschrijving

    ● Veiligheidsuitschakeling (artikelnummer: HT-SWL) ● Webserver pronet (artikelnummer: PRO-NET) 3.3. Productfuncties De saunabediening Pro B3 beschikt over volgende functies: ● Regelen van combi-saunakachels met een verwarmingsvermogen tot 10,5 kW en een verdampingsvermogen van 3,5 kW in een temperatuurbereik van 30 °C tot 110 °C en in een vochtigheidsbereik van 5 tot 100%.

  • Seite 162: Saunamodi

    139 °C de saunakachel automatisch uit. 3.4. Saunamodi Met de saunabediening Pro B3 zijn twee bedrijfsmodi mogelijk: sauna- en combi- modus. Sauna-modus In de sauna-modus is droge warmte beschikbaar. De temperatuur in de cabine is hoog (80 tot 100 °C).
  • Seite 163 Montage- en gebruiksaanwijzing Pag. 11/38 In de modus met een voeler geeft de saunabediening standaard alleen de ingestelde temperatuur weer. De werkelijke temperatuur wordt niet weergege- ven. Als de saunabediening in modus met een voeler de temperatuur boven de kachel (F1-voeler) als werkelijke temperatuur moet weergeven, moet deze bij inbedrijfstelling worden geactiveerd (zie 8.5.

  • Seite 164: Montage

    Montagehandleiding uitsluitend voor vakpersoneel Pag. 12/38 4. Montage 4.1. Saunabediening monteren ATTENTIE! Schade aan het apparaat De saunabediening is spatwaterdicht, toch kan rechtstreeks contact met water het apparaat echter beschadigen. ● Monteer de saunabediening op een droge plaats waar een maximale lucht- vochtigheid van 95% niet wordt overschreden.
  • Seite 165 Montagehandleiding uitsluitend voor vakpersoneel Pag. 13/38 Om de saunabediening te monteren, voert u volgende stappen uit: 1. Draai twee kruiskopschroeven (16 mm) op een hoogte van ongeveer 1,70 m tot op een afstand van 7 mm in de saunawand. De beide schroeven moeten 145 mm van elkaar verwijderd zijn (zie afb.

  • Seite 166: Kachelvoeler F1 Met Oververhittingsbeveiliging Monteren

    Montagehandleiding uitsluitend voor vakpersoneel Pag. 14/38 4.2. Kachelvoeler F1 met oververhittingsbeveiliging monteren Let bij de montage van de kachelvoeler op volgende punten: ● De kachelvoeler moet op de achterkant van de kachel boven het midden van de saunakachel worden gemonteerd. Daarbij dient een afstand van ongeveer 15 cm tot het cabineplafond te worden gerespecteerd.

  • Seite 167: Bankvoeler F2 (Optioneel) Monteren

    Montagehandleiding uitsluitend voor vakpersoneel Pag. 15/38 4.3. Bankvoeler F2 (optioneel) monteren De bankvoeler moet op de cabinewand boven de achterste zitbank worden ge- monteerd. Daarbij dient een afstand van ongeveer 15 cm tot het cabineplafond te worden gerespecteerd. Om de bankvoeler te monteren, voert u de volgende stappen uit: 1.

  • Seite 168: Elektrische Aansluiting

    Montagehandleiding uitsluitend voor vakpersoneel Pag. 16/38 5. Elektrische aansluiting ATTENTIE! Schade aan het apparaat ● De saunabediening mag enkel worden gebruikt voor de bediening en regeling van 3 verwarmingscircuits met een verwarmingsvermogen van max. 3,5 kW per verwarmingscircuit. Het maximale verdampingsvermogen bedraagt 3,5 kW. Aansluitbereik voor laagspanning Kabeldoorvoering voor toevoerleiding Klemmenlijst voor veiligheidsuitschakeling,...

  • Seite 169: Toevoerleiding, Kachel En Verdamper Aansluiten

    Montagehandleiding uitsluitend voor vakpersoneel Pag. 17/38 Let bij de elektrische aansluiting van de saunabediening op volgende punten: ● De montage mag alleen door een elektricien of een vergelijkbaar gekwalifi- ceerde persoon worden uitgevoerd. Houd er rekening mee dat in geval van garantieclaim een kopie van de rekening van het gespecialiseerde elektrobedrijf moet worden voorgelegd.

  • Seite 170: Ventilator (Optioneel) Aansluiten

    Montagehandleiding uitsluitend voor vakpersoneel Pag. 18/38 5.3. Ventilator (optioneel) aansluiten 1. Leid de ventilatorleiding door de kabeldoorvoering in het aansluitbereik voor 230 V / 400 V 2. Sluit de ventilatorleiding conform het aansluitschema aan op de klem- menlijst . Neem daarbij de bedieningshandleiding van het respectieve apparaat in acht.

  • Seite 171: Vochtigheidstemperatuurvoeler Fts2 (Optioneel) Aansluiten

    Montagehandleiding uitsluitend voor vakpersoneel Pag. 19/38 5.7. Vochtigheidstemperatuurvoeler FTS2 (optioneel) aansluiten 1. Steek de voelerkabels door de kabeldoorvoering in het aansluitbereik voor laagspanning 2. Sluit de temperatuurvoelerkabels aan op de klemmen met het opschrift „F2” in het klemmenbord a. Sluit de zwarte kabel aan op de rechter klem. b.

  • Seite 172: Afstandsbediening

    Montagehandleiding uitsluitend voor vakpersoneel Pag. 20/38 5.9. Afstandsbediening De aansluiting gebeurt via de klemmen „S”, „B” en „C”. „S” staat voor de sauna- modus en „C” voor de verdamper-modus. „B” is een +24 V gelijkstroomuitgang. Deze moet via een schakelaar of een actuator op de klem „S” geschakeld worden voor de gewenste bedrijfsmodus.

  • Seite 173: Controles Uitvoeren

    Montagehandleiding uitsluitend voor vakpersoneel Pag. 21/38 6. Controles uitvoeren De volgende controles moeten worden uitgevoerd door een erkende elektricien. WAARSCHUWING! De volgende controles worden uitgevoerd bij ingeschakelde stroom- toevoer. Het gevaar van een elektrische schok is reëel. ● Raak NOOIT onderdelen aan die onder spanning staan. 1.
  • Seite 174 Montagehandleiding uitsluitend voor vakpersoneel Pag. 22/38 5. Controleer het maximaal toegestane verwarmingsvermogen aan de sauna- bediening van 3,5 kW per fase. 6. Bij optionele vermogensuitbreiding a. Controleer de bedieningskabels ST1, ST2 en ST3. b. Controleer het maximaal toegestane verwarmingsvermogen aan de vermogensuitbreiding S2-18 van 3 kW per fase.

  • Seite 175: Schakelschema

    Montagehandleiding uitsluitend voor vakpersoneel Pag. 23/38 7. Schakelschema zwart rood bruin oranje groen WORLD OF WELLNESS...

  • Seite 176: Inbedrijfstelling

    Montagehandleiding uitsluitend voor vakpersoneel Pag. 24/38 8. Inbedrijfstelling Via de functiekeuzeschakelaar in het aansluitbereik voor laagspanning kunnen verschillende productfunc- ties worden geactiveerd. De afbeel- ding rechts toont de standaardinstel- ling van de functieschakelaar. Houd er rekening mee dat na wijzi- gingen de besturing 10 seconden moet worden uitgeschakeld, om de instellingen op te slaan.

  • Seite 177: Fasenroulatie Activeren/Deactiveren

    Montagehandleiding uitsluitend voor vakpersoneel Pag. 25/38 8.2. Fasenroulatie activeren/deactiveren De fasenroulatie wordt via de functiekeuzeschakelaar 3 geactiveerd resp. gedeactiveerd. ● Standaard bevindt de functiekeuzeschakelaar 3 zich in de ON-stand. De fasenroulatie is dan geactiveerd. ● Wanneer u de fasenroulatie wilt deactiveren, zet u de functiekeuzeschakelaar 3 in de OFF-stand.

  • Seite 178: Kacheltemperatuur In Modus Met Een Voeler Weergeven

    Montagehandleiding uitsluitend voor vakpersoneel Pag. 26/38 8.5. Kacheltemperatuur in modus met een voeler weergeven In de modus met een voeler geeft de saunabediening standaard alleen de inge- stelde temperatuur weer. De werkelijke temperatuur wordt niet weergegeven. Als de saunabediening in modus met een voeler de temperatuur boven de ka- chel (F1-voeler) als werkelijke temperatuur moet weergeven, moet deze met de functieschakelaar 8 worden geactiveerd.

  • Seite 179: Bediening

    Gebruiksaanwijzing voor de gebruiker Pag. 27/38 9. Bediening 9.1. Bedieningselementen Vochtigheidsweergave Lichtschakelaar Vochtigheidsselector IN/UIT-schakelaar Temperatuurselector Voorselectietijd-toets Temperatuurweergave Weergave startfunctie op afstand 9.2. Licht inschakelen Het licht in de saunacabine kan onafhankelijk van de AAN/UIT-schakelaar worden in- en uitgeschakeld. ● Druk op de lichtschakelaar om het licht in of uit te schakelen.

  • Seite 180: Saunabediening Inschakelen

    Gebruiksaanwijzing voor de gebruiker Pag. 28/38 9.3. Saunabediening inschakelen WAARSCHUWING! Brandgevaar Brandbare voorwerpen die op de hete saunakachel liggen, kunnen ont- vlammen en brand veroorzaken. ● Leg NOOIT brandbare voorwerpen op de saunakachel. ● Controleer of GEEN brandbare voorwerpen op de saunakachel liggen, voordat u de saunabediening inschakelt.

  • Seite 181: Combi-Modus Starten

    Gebruiksaanwijzing voor de gebruiker Pag. 29/38 9.5. Combi-modus starten 1. Stel met de temperatuurselector de gewenste temperatuur in. ► De temperatuurselector knippert en de ingestelde moet-temperatuur wordt in de temperatuurweergave weergegeven. 2. Druk op de temperatuurselector ► De saunakachel wordt ingeschakeld en begint te verwarmen. ►...

  • Seite 182: Moet-Temperatuur Wijzigen

    Gebruiksaanwijzing voor de gebruiker Pag. 30/38 9.6. Moet-temperatuur wijzigen U kunt tijdens bedrijf de ingestelde moet-temperatuur wijzigen. ● Draai de temperatuurselector naar rechts om de temperatuur te verhogen. Draai de temperatuurselector naar links om de temperatuur te verlagen. ► De temperatuurselector knippert en de ingestelde moet-temperatuur wordt in de temperatuurweergave weergegeven.

  • Seite 183: Stand-By Voor Bediening Op Afstand Activeren

    Gebruiksaanwijzing voor de gebruiker Pag. 31/38 9.8. Stand-by voor bediening op afstand activeren Conform EN 60335-2-53 moeten saunabesturingen met startfunctie op afstand handmatig op de bedrijfsmodus „Stand-by voor bediening op afstand” worden gezet. Deze activering moet na elke start en stop op afstand opnieuw worden uitgevoerd.

  • Seite 184: Voorselectietijd Instellen

    Gebruiksaanwijzing voor de gebruiker Pag. 32/38 9.9. Voorselectietijd instellen WAARSCHUWING! Brandgevaar Brandbare voorwerpen die op de hete saunakachel liggen kunnen ont- vlammen en brand veroorzaken. ● Leg NOOIT brandbare voorwerpen op de saunakachel. ● Controleer of GEEN brandbare voorwerpen op de saunakachel liggen, alvorens de voorselectietijdfunctie te activeren.

  • Seite 185: Voorselectietijdfunctie Annuleren

    Gebruiksaanwijzing voor de gebruiker Pag. 33/38 9.10. Voorselectietijdfunctie annuleren ● Druk gedurende een seconden (longpress) op de voorselectietijdtoets om de voorselectietijdfunctie te annuleren. ► Het aflopen van de voorselectietijd wordt geannuleerd. ► In de temperatuurweergave wordt de actuele temperatuur in de ca- bine weergegeven.

  • Seite 186: Reiniging En Onderhoud

    Gebruiksaanwijzing voor de gebruiker Pag. 34/38 10. Reiniging en onderhoud 10.1. Reiniging ATTENTIE! Schade aan het apparaat De saunabediening is spatwaterdicht, toch kan rechtstreeks contact met water het apparaat echter beschadigen. ● Dompel het apparaat NOOIT onder in water. ● Giet geen water over het apparaat. ●...

  • Seite 187: Probleemoplossing

    Montage- en gebruiksaanwijzing Pag. 35/38 12. Probleemoplossing 12.1. Foutmeldingen De saunabediening is uitgerust met diagnosesoftware die de systeemtoestanden controleert bij inschakeling en tijdens het bedrijf. Zodra de diagnosesoftware een fout vaststelt, schakelt de saunabediening de saunakachel uit. Fouten worden door een herhaaldelijke, akoestische waarschuwingstoon en door knipperen van de vochtigheidsselector en de temperatuurselector weer-...

  • Seite 188: Aanduiding Watergebrek

    Montage- en gebruiksaanwijzing Pag. 36/38 12.2. Aanduiding watergebrek De saunabediening beschikt in de combi-modus over een automatische uitscha- keling bij watergebrek, voor zover uw combi-kachel dit ondersteunt. Als de watertank van de verdamper leeg is, wordt dit aangegeven met een herhaaldelijke akoestische waarschuwingstoon en de tekst „FILL”...

  • Seite 189: Technische Gegevens

    Montage- en gebruiksaanwijzing Pag. 37/38 13. Technische gegevens Omgevingsomstandigheden Opslagtemperatuur: -25 °C tot +70 °C Omgevingstemperatuur: -10 °C tot +40 °C Luchtvochtigheid: max. 95% Saunabediening Afmetingen: 307 x 175 x 57 mm Schakelspanning / driefasig 3N: 400 V AC Frequentie: 50 Hz Schakelvermogen / verwarmingsapparaat: 3 x 3,5 kW...
  • Seite 190 Montage- en gebruiksaanwijzing Pag. 38/38 Thermische veiligheid Kachelvoeler met oververhittingsbeveiliging (139 °C uitschakeltemperatuur) Automatische begrenzing van de verwarmingstijd instelbaar (6 u, 12 u, 18 u, 24 u)* Naar wens bediening met een of twee voelers Aansluitkabels Stroomtoevoerleiding: min. 5 x 2,5 mm² Kacheltoevoerleiding (temperatuurbestendig tot 150 °C): min.
  • Seite 191 Styrenhet för bastu Pro B3 PRO-B3 MONTERINGS- OCH BRUKSANVISNING Svenska Version 06/15 ID-nr: 1-026-967...
  • Seite 192 Innehållsförteckning 1. Om monterings- och bruksanvisningen 2. Viktig säkerhetsinformation 2.1. Ändamålsenlig användning 2.2. Säkerhetsanvisningar för installatören 2.3. Säkerhetsanvisningar för användaren 3. Produktbeskrivning 3.1. Leveransens innehåll 3.2. Alternativa tillbehör 3.3. Funktioner 3.4. Drifttyper 3.5. Driftsätt, givare 4. Montering 4.1. Montera styrenhet 4.2.
  • Seite 193 6. Genomföra kontroller 7. Kopplingsschema 8. Idrifttagning 8.1. Ställa in värme-tidsbegränsning 8.2. Aktivera/avaktivera separat fasstyrning 8.3. Aktivera/avaktivera drift med en givare 8.4. Aktivera separat förångardrift 8.5. Visa aggregattemperatur vid drift med en givare 9. Användning 9.1. Kontrollelement/display 9.2. Slå på belysningen 9.3.
  • Seite 194 11. Kassering 12. Problemlösningar 12.1. Felmeddelanden 12.2. Indikering för vattenbrist 12.3. Säkringar 13. Tekniska data WORLD OF WELLNESS...

  • Seite 195: Om Monterings- Och Bruksanvisningen

    Du kan då när som helst läsa de specifika säkerhets- och användningsanvisningarna. Den här monterings- och bruksanvisningen kan även laddas ner från vår webbsida, www.sentiotec.com/downloads. Symboler och varningar I den här monterings- och bruksanvisningen används olika varningssymboler vid avsnitt som beskriver situationer som kan medföra fara eller risker av olika...

  • Seite 196: Viktig Säkerhetsinformation

    övertäckningstest enligt 19.101 i EN 60335-2-53. Alternativt kan en säkerhetsavstängning instal- leras ovanför eller i aggregatet. Styrenheten Pro B3 får endast användas för att styra och reglera 3 värmekretsar med en värmeeffekt på max. 3,5 kW per värmekrets. Max. förångareffekt är 3,5 kW.

  • Seite 197: Säkerhetsanvisningar För Installatören

    Monterings- och bruksanvisning S. 7/38 2.2. Säkerhetsanvisningar för installatören ● Montering/installation får endast utföras av elektriker eller per- soner med likvärdiga kvalifikationer. ● Arbeten på bastustyrningen får endast göras i spänningsfritt tillstånd. ● På plats ska en allpolig frånskiljare med komplett avstängning enligt överspänningskategori III installeras.

  • Seite 198: Säkerhetsanvisningar För Användaren

    Monterings- och bruksanvisning S. 8/38 2.3. Säkerhetsanvisningar för användaren ● Barn under 8 år får inte använda styrenheten. ● Styrenheten får användas av barn över 8 år, av personer med nedsatt psykisk, sensorisk eller mental förmåga och av personer som saknar erfarenhet och kunskap under följande förutsättningar: –...

  • Seite 199: Produktbeskrivning

    ● Webbserver pronet (Artikelnummer: PRO-NET) 3.3. Funktioner Styrenheten Pro B3 har följande funktioner: ● Reglering av kombiaggregat med upp till 10,5 kW effekt och upp till 3,5 kW ångeffekt i ett temperaturområde från 30 °C till 110 °C och ett fuktighetsom- råde från 5 till 100 %.

  • Seite 200: Drifttyper

    övertempe- ratursäkringen av bastuaggregatet automatiskt vid cirka 139 °C. 3.4. Drifttyper Styrenheten Pro B3 har två driftsätt, bastu- och kombidrift. Bastudrift I bastudriften skapas torr värme. Temperaturen i bastun är hög (80 till 100 °C).
  • Seite 201 Monterings- och bruksanvisning S. 11/38 I drift med en givare visar styrenheten som standard bara avsedd temperatur. Är-temperatur visas inte. När styrenheten ska visa temperaturen ovanför aggre- gatet i drift med en givare (F1-givare) som är-temperatur måste detta aktiveras vid idrifttagningen (se 8.5. Visa aggregattemperatur vid drift med en givare på...

  • Seite 202: Montering

    Monteringsanvisning endast för fackpersonal S. 12/38 4. Montering 4.1. Montera styrenhet AKTA! Skador på produkten Styrenheten är skyddad mot stänkvatten, men den kan skadas vid direkt kontakt med vatten. ● Montera styrenheten på ett torrt ställe där max. luftfuktigheten aldrig över- skrider 95 %.
  • Seite 203 Monteringsanvisning endast för fackpersonal S. 13/38 Gå igenom följande steg för att montera styrenheten: 1. Skruva in två stjärnskruvar (16 mm) på ca 1,70 m höjd i bastuväggen tills 7 mm sticker ut. De båda skruvarna måste ha ett avstånd på 145 mm (se Abb.1). 2.

  • Seite 204: Montera Aggregatgivare F1 Med Övertemperaturskydd

    Monteringsanvisning endast för fackpersonal S. 14/38 4.2. Montera aggregatgivare F1 med övertemperaturskydd Observera följande punkter vid montering av aggregatgivaren: ● Aggregatgivaren ska monteras på aggregatets baksida ovanför mitten av aggregatet. Den måste sitta minst 15 cm från bastuns tak. ● Aggregatgivaren ska monteras så att den inte påverkas av inströmmande luft. Gå...

  • Seite 205: Montera Bänkgivare F2 (Tillval)

    Monteringsanvisning endast för fackpersonal S. 15/38 4.3. Montera bänkgivare F2 (tillval) Bänkgivaren ska monteras på bastuväggen ovanför den bakre bastubänken. Den måste sitta minst 15 cm från bastuns tak. Gå igenom följande steg för att montera bänkgivaren: 1. Dra den tvåpoliga bänkgivarledningen genom bastuväggen till bänkgivarens monteringsplats och fixera med kabelklämmor.

  • Seite 206: Elanslutning

    Monteringsanvisning endast för fackpersonal S. 16/38 5. Elanslutning OBS! Skador på produkten ● Styrenheten får endast användas för att styra och reglera 3 värmekretsar med en värmeeffekt på max. 3,5 kW per värmekrets. Max. förångareffekt är 3,5 kW. Anslutningsområde för lågspänning Kabelhål för försörjningsledning Kopplingslist för säkerhetsavstängning, Kabelhål för effektförstärkning...

  • Seite 207: Ansluta Försörjningsledning, Aggregat Och Förångare

    Monteringsanvisning endast för fackpersonal S. 17/38 Observera följande punkter vid elektrisk anslutning av styrenheten: ● Montering/installation får endast utföras av elektriker eller personer med likvärdiga kvalifikationer. Observera: vid garantianspråk ska en kopia på fakturan från den elektriker som har utfört arbetet bifogas. ●...

  • Seite 208: Ansluta Fläkt (Tillval)

    Monteringsanvisning endast för fackpersonal S. 18/38 5.3. Ansluta fläkt (tillval) 1. Dra fläktledningen genom hålet till anslutningsområdet för 230 V/400 V 2. Anslut fläktledningen till kopplingslisten enligt elschema. Observera bruksanvisningen till respektive apparat. 5.4. Ansluta effektförstärkning (tillval) 1. Dra ledningen för effektförstärkning genom hålet till anslutningsområdet för 230 V/400 V 2.

  • Seite 209: Ansluta Fukt-Temperaturgivare Fts2 (Tillval)

    Monteringsanvisning endast för fackpersonal S. 19/38 5.7. Ansluta fukt-temperaturgivare FTS2 (tillval) 1. Dra givarens anslutningsledningar genom hålet till anslutningsområdet för lågspänning 2. Anslut temperaturgivarens ledningar till klämmorna med texten "F2" på kopplingslisten a. Anslut den svarta ledningen till den högra klämman. b.

  • Seite 210: Fjärrstart

    Monteringsanvisning endast för fackpersonal S. 20/38 5.9. Fjärrstart Anslutningen ska göras med klämmorna "S", "B" och "C". "S" står för bastudrift och "C" för förångardrift. "B" är en +24 V DC-utgång. Den måste kopplas via en brytare eller aktuator till klämman för önskad drifttyp. 5.10.

  • Seite 211: Genomföra Kontroller

    Monteringsanvisning endast för fackpersonal S. 21/38 6. Genomföra kontroller Följande kontroller måste genomföras av en behörig elektriker. VARNING! Följande kontroller genomförs med strömmen påslagen. Risk för strömstötar. ● Vidrör ALDRIG spänningsförande delar. 1. Kontrollera jordledningarnas kontakt på skyddsledaranslutningen. 2. Kontrollera aggregatgivarens F1 övertemperaturskydd. a.
  • Seite 212 Monteringsanvisning endast för fackpersonal S. 22/38 5. Kontrollera max. tillåten värmeeffekt på styrenheten, 3,5 kW för varje fas. 6. Vid alternativ effektförstärkning a. Kontrollera styrledningarna ST1, ST2 och ST3. b. Kontrollera max. tillåten värmeeffekt på effektförstärkningen S2-18, 3 kW på varje fas. c.

  • Seite 213: Kopplingsschema

    Monteringsanvisning endast för fackpersonal S. 23/38 7. Kopplingsschema svart röd brun orange grön WORLD OF WELLNESS...

  • Seite 214: Idrifttagning

    Monteringsanvisning endast för fackpersonal S. 24/38 8. Idrifttagning Olika produktfunktioner kan akti- veras via funktionsomkopplaren i anslutningsområdet för lågspänning. Bilden till höger visar funktionsom- kopplarens standardinställning. Observera att styrningen måste stängas av i 10 sekunder när man gjort ändringar för att inställningarna ska sparas.

  • Seite 215: Aktivera/Avaktivera Separat Fasstyrning

    Monteringsanvisning endast för fackpersonal S. 25/38 8.2. Aktivera/avaktivera separat fasstyrning Separat fasstyrning aktiveras/avaktiveras via funktionsomkopplaren 3. ● Som standardinställning står funktionsomkopplaren 3 på ON-läge. Separat fasstyrning är därmed aktiverat. ● Om man vill avaktivera separat fasstyrning, ska funktionsomkopplaren 3 ställas på OFF-läge. 8.3.

  • Seite 216: Visa Aggregattemperatur Vid Drift Med En Givare

    Monteringsanvisning endast för fackpersonal S. 26/38 8.5. Visa aggregattemperatur vid drift med en givare I drift med en givare visar styrenheten som standard endast avsedd temperatur. Är-temperatur visas inte. När styrenheten ska visa temperaturen ovanför aggre- gatet i drift med en givare (F1-givare) som är-temperatur, måste detta aktiveras med funktionsomkopplaren 8.

  • Seite 217: Användning

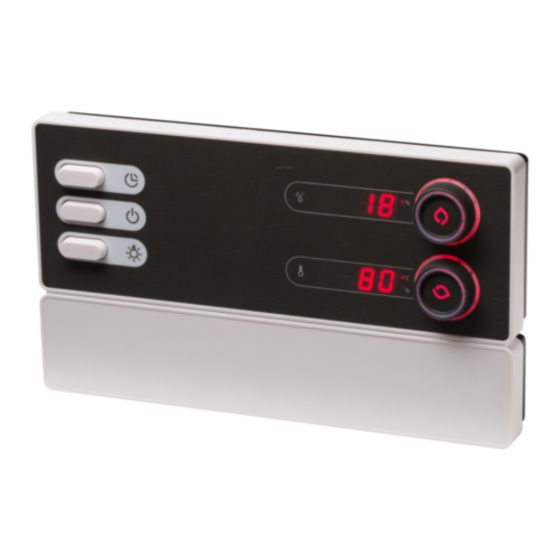

    Bruksanvisning för användaren: S. 27/38 9. Användning 9.1. Kontrollelement/display Fuktdisplay Belysningsknapp Fuktväljare PÅ/AV knapp Temperaturväljare Timerknapp Temperaturdisplay Fjärrstartdisplay 9.2. Slå på belysningen Belysningen i bastun kan slås på/stängas av oberoende av PÅ/AV knappen ● Tryck på belysningsknappen för att slå på och stänga av belysningen. WORLD OF WELLNESS...

  • Seite 218: Slå På Styrenheten

    Bruksanvisning för användaren: S. 28/38 9.3. Slå på styrenheten VARNING! Brandrisk! Brännbara föremål som ligger på det varma bastuaggregatet kan antän- das och orsaka eldsvåda. ● Lägg ALDRIG brännbara föremål på bastuaggregatet. ● Kontrollera att det INTE finns några brännbara föremål på bastu- aggregatet innan styrenheten slås på.

  • Seite 219: Starta Kombidriften

    Bruksanvisning för användaren: S. 29/38 9.5. Starta kombidriften 1. Ställ in önskad temperatur med temperaturväljaren ► Temperaturväljaren blinkar och den inställda bör-temperaturen visas på temperaturdisplayen 2. Tryck på temperaturväljaren ► Bastuaggregatet slås på och påbörjar uppvärmningen. ► På temperaturdisplayen visas den aktuella temperaturen i kabinen. I drift med en givare visas bör-temperaturen.

  • Seite 220: Ändra Bör-Temperatur

    Bruksanvisning för användaren: S. 30/38 9.6. Ändra bör-temperatur Under drift kan du när som helst ändra den inställda bör-temperaturen. ● Vrid temperaturväljaren åt höger för att höja temperaturen. Vrid temperaturväljaren åt vänster för att sänka temperaturen. ► Temperaturväljaren blinkar och den inställda bör-temperaturen visas på...

  • Seite 221: Aktivera Standbyläge För Fjärrfunktion

    Bruksanvisning för användaren: S. 31/38 9.8. Aktivera standbyläge för fjärrfunktion Enligt EN 60335-2-53 måste styrenheter med fjärrstartsfunktion sättas på driftläge "Standby för fjärrfunktion" manuellt. Funktionen måste aktiveras igen efter varje fjärrstart med fjärrstopp. Gör på följande sätt: 1. Håll temperaturväljaren intryckt i en sekund.

  • Seite 222: Ställa In Timer

    Bruksanvisning för användaren: S. 32/38 9.9. Ställa in timer VARNING! Brandrisk! Brännbara föremål som ligger på det varma bastuaggregatet kan antän- das och orsaka eldsvåda. ● Lägg ALDRIG brännbara föremål på bastuaggregatet. ● Kontrollera att det INTE finns några brännbara föremål på bastuag- gregatet innan du aktiverar timerfunktionen.

  • Seite 223: Avbryta Timer

    Bruksanvisning för användaren: S. 33/38 9.10. Avbryta timer ● Tryck på timerknappen i en sekund för att avbryta timerfunktionen. ► Den inställda timertiden avbryts. ► På temperaturdisplayen visas den aktuella temperaturen i kabinen. I drift med en givare visas bör-temperaturen. 9.11.

  • Seite 224: Rengöring Och Underhåll

    Bruksanvisning för användaren: S. 34/38 10. Rengöring och underhåll 10.1. Rengöring AKTA! Skador på produkten Styrenheten är skyddad mot stänkvatten, men den kan skadas vid direkt kontakt med vatten. ● Doppa ALDRIG apparaten i vatten. ● Häll ALDRIG vatten över apparaten. ●...

  • Seite 225: Problemlösningar

    Monterings- och bruksanvisning S. 35/38 12. Problemlösningar 12.1. Felmeddelanden Styrenheten är utrustad med diagnosmjukvara som kontrollerar systemet vid start och under drift. När diagnosmjukvaran registrerar ett fel stänger styrenheten av bastuaggregatet. Vid fel ljuder en återkommande varningssignal och fuktväljaren och tempe- raturväljaren blinkar.

  • Seite 226: Indikering För Vattenbrist

    Monterings- och bruksanvisning S. 36/38 12.2. Indikering för vattenbrist I kombidrift har styrenheten en automatisk avstängning för vattenbrist, såvida kombiaggregatet understöder detta. Om förångarens vattentank är tom signaleras det av en återkommande varnings- signal och texten "FILL" på fuktdisplayen . Samtidigt stängs förångaren av. ●...

  • Seite 227: Tekniska Data

    Monterings- och bruksanvisning S. 37/38 13. Tekniska data Omgivningsförhållanden Förvaringstemperatur: -25 °C till +70 °C Omgivningstemperatur: -10 °C till +40 °C Luftfuktighet: max. 95 % Styrenhet för bastu Mått: 307 x 175 x 57 mm Brytspänning/trefas 3N: 400 V AC Frekvens: 50 Hz Bryteffekt/värmeapparat:...
  • Seite 228 Monterings- och bruksanvisning S. 38/38 Termisk säkerhet Aggregatgivare med övertemperaturskydd (139 °C avstängningstemperatur) Automatisk värme-tidsbegränsning kan ställas in (6 h, 12 h, 18 h, 24 h)* Drift med en eller två givare Anslutningsledningar Försörjningsledning: min. 5 x 2,5 mm² Ledning till aggregatet (temperaturbeständig upp till 150 °C): Min. 2,5 mm² Ledningar till givare (temperaturbeständiga upp till 150 °C): Min.
  • Seite 229 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS...
  • Seite 230 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS...
  • Seite 231 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS...
  • Seite 232 GmbH world of wellness Oberregauer Straße 48 4844 Regau, Austria T +43 (0) 7672/277 20-567 F +43 (0) 7672/277 20-801 E info@sentiotec.com www.sentiotec.com...

Inhaltsverzeichnis
