Seite 78
7.10.4 Art und Ausführung des Kabels [X10]
Wir empfehlen die Verwendung der Geberanschlussleitungen bei denen die Inkrementalgebersignal
paarweise verdrillt und die einzelne Paare geschirmt sind.

7.10.5 Anschlusshinweise [X10]

Über den Eingang [X10] können Inkrementalgebersignale wie Sie von einfachen Inkrementalgebern
generiert werden verarbeitet werden.
Der Eingangsverstärker am Signaleingang ist für die Verarbeitung von differentiellen Signalen gemäß
RS422 Schnittstellenstandard ausgelegt. Die Verarbeitung anderer Signale und Pegel (z.B 5V Single-
Ended oder 24V aus einer SPS) ist u.U. möglich. Bitte wenden Sie sich an Ihren Vertriebspartner.
HTL
D-SUB-Stecker
an X10
1
6
2
1
6
7
3
8
9
5
4
Stift 9
5
Steckergehäuse

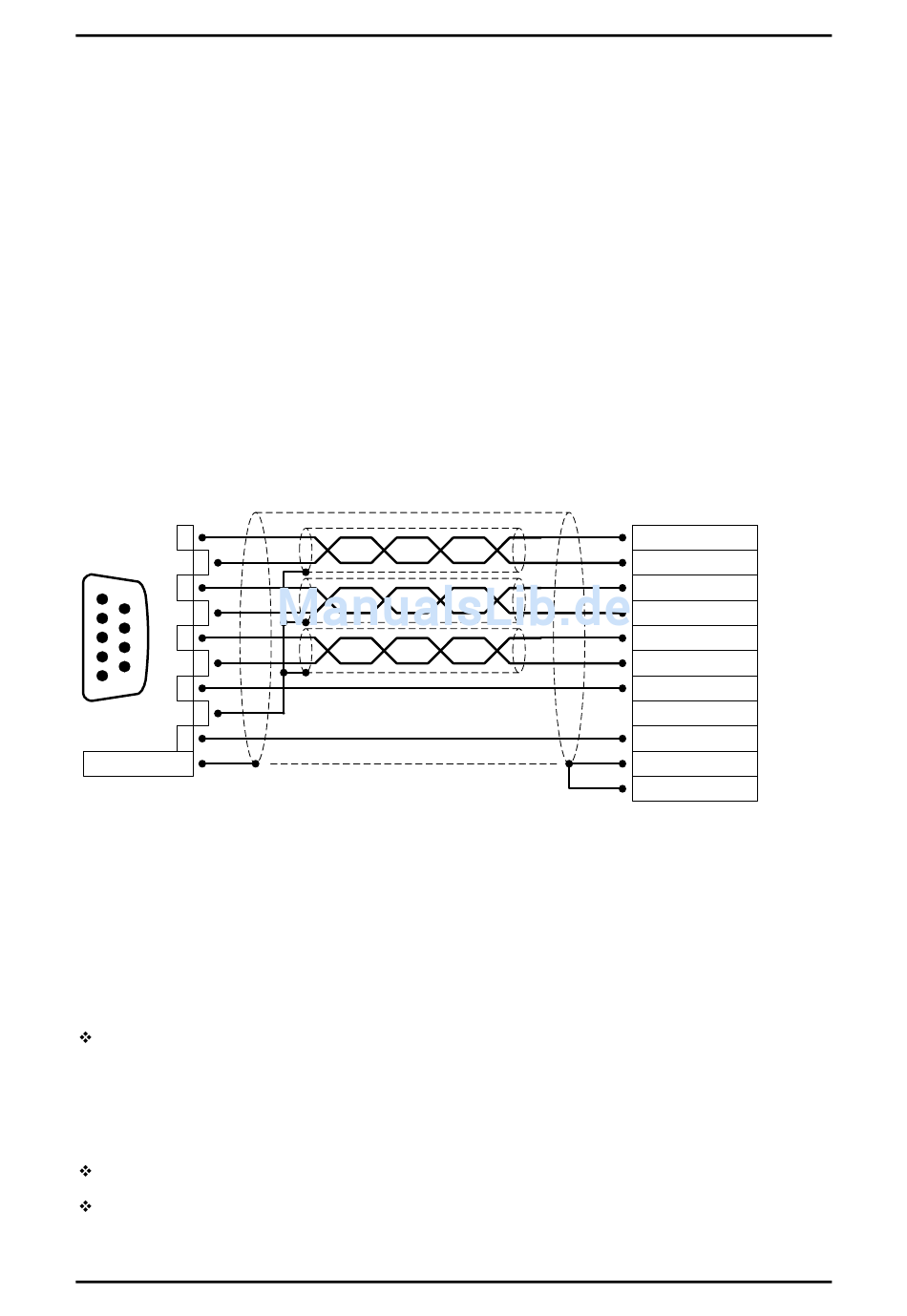

Abbildung 23: Steckerbelegung [X10]: Inkrementalgebereingang

7.11 Anschluss: Inkrementalgeberausgang [X11]

7.11.1 Ausführung am Servopositionierregler [X11]
D-SUB-Stecker, 9-polig, Buchse

7.11.2 Gegenstecker [X11]

D-SUB-Stecker, 9-polig, Stift
Gehäuse für 9-poligen D-SUB-Stecker mit Verriegelungsschrauben 4/40 UNC
Produkthandbuch "Servopositionierregler ARS-310/5(UL) ARS-310/10"
Elektrische Installation
Inkrementalgebereingang
A
#A
B
#B
N
#N
GND
VCC
Schirm (optional)
Steckergehäuse
