Seite 58
7.3.4 Art und Ausführung des Kabels [X9]
Die aufgeführten Kabelbezeichnungen beziehen sich auf Kabel der Firma Lapp. Sie haben sich in der
Praxis bewährt und befinden sich in vielen Applikationen erfolgreich im Einsatz. Es sind aber auch
vergleichbare Kabel anderer Hersteller, z.B. der Firma Lütze oder der Firma Helukabel, verwendbar.
Für die 230V Versorgung:
LAPP KABEL ÖLFLEX-CLASSIC 110; 3 x 1,5 mm²
7.3.5

Anschlusshinweise [X9]

Versorgungsseitiger
Anschlussstecker
L1
N
ZK+
ZK-
24VDC
24VGND
PE

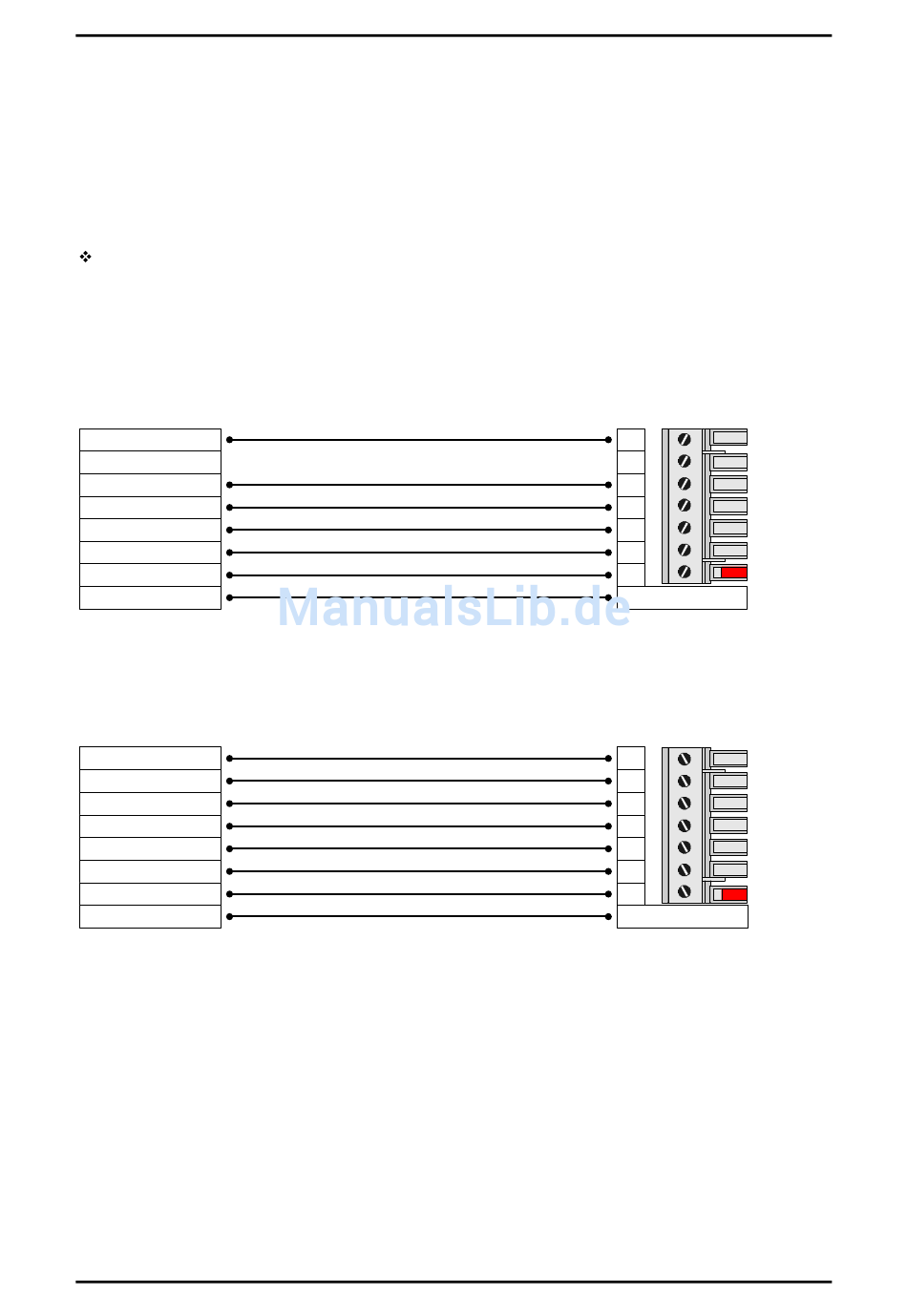

Abbildung 12: Versorgung [X9] für den Servopositionierregler ARS-310/5 (UL)
Versorgungsseitiger
Anschlussstecker
L1
L2
L3
ZK+
ZK-
24VDC
24VGND
PE
Abbildung 13: Versorgung [X9] für den Servopositionierregler ARS-310/10
Produkthandbuch "Servopositionierregler ARS-310/5(UL) ARS-310/10"
Elektrische Installation
PHOENIX POWER
COMBICON an X9
1
2
3
4
5
6
7
PE-Schraube
PHOENIX POWER
COMBICON an X9
1
2
3
4
5
6
7
PE-Schraube
Version 2.2
