B2
Montage Konsoleinheit
Hinweis:
Zur Montage ist ein Kran oder sonstiges Hebegerät und eine ebene Montagefläche erforderlich, Zwi-
schenzustände sind durch temporäre Abstützungen gegen Umkippen zu sichern.
3.2
3.3
3.1

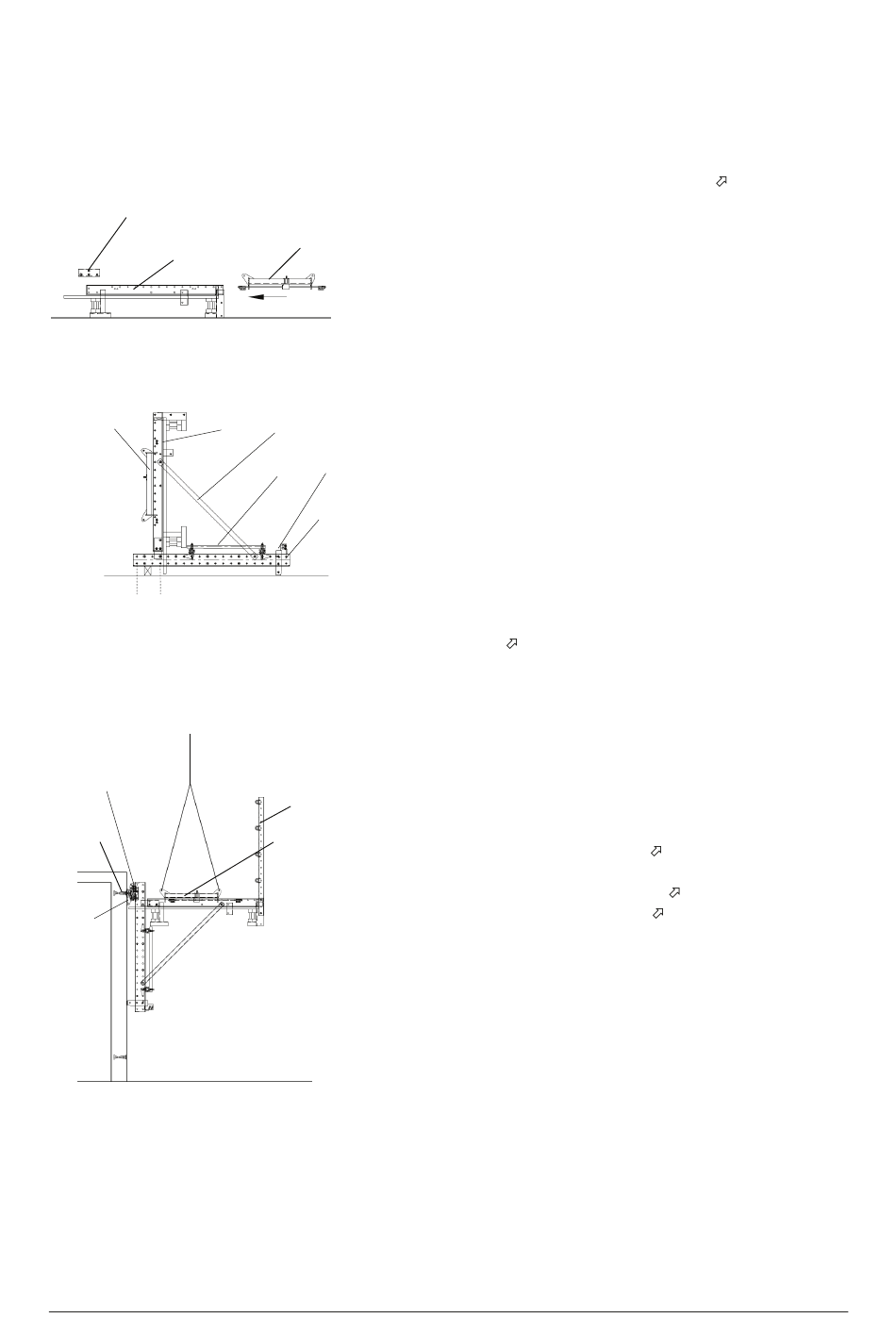

Abb. 58:
Vormontage Arbeitsbühne
19
1. 4.
Abb. 59:
Vormontage Konsoleinheit
B3
Erstes Einhängen
11
11
13
13
12
12
Abb. 60:
Ersteinsatz
Hinweis:
Ohne Einsatz der Nachlaufeinheit können seit-
liche Absturzsicherungen mit Hilfe von Stirnge-
länder 55 ausgeführt werden.
38 / 67
19
3.1
6
1.3
14
1
7
19
Copyright 2008 PERI GmbH, Deutschland
•
Vormontage der Arbeitsbühne 3
•
Befestigung des Querbalkenkopfes RCS/VARIO
3.2 oder RCS/TRIO 3.3 am Querbalken 3.1
entspr. Planungsvorgabe
•
Fahrwagen 19 von hinten auf die Querbalken 3.1
aufschieben und mit zugehörigen Skt.-Schr.
M20x120-8.8 festschrauben
•
Obere Kletterschienen 1 auf dem Boden ausrich-
ten und Gerüstrohrverband 14 mit Gerüstrohrhal-
tern Ø48 RCS anschließen.
•
Einbau des Kletterschienengelenks RCS 1.3 als
Druckpunkt für den Ersteinsatz
•
Arbeitsbühne mit Kran anheben (Anschlagpunk-
te: 2 Bolzen Ø21x120 im Fahrwagen)
•
Bühne kippen und Querbalken 3.1 mit Skt. Schr.
M24x130-8.8 an Kletterschiene befestigen:
- Querbalkenkopf RCS/VARIO in 4. Loch Ø26
- Querbalkenkopf RCS/TRIO in 1. Loch Ø26
•
Diagonalstreben 2121 6 mit Skt.-Schrauben
M24x130-8.8 montieren.
Hinweis:
Es kann erforderlich sein Distanzierungen zu ver-
schieben
B7.2 oder für die Montage benachbarte
Distanzierungen in der Kletterschiene zu lösen.
Achtung:
Vor dem Einhängen der RCS-Einheiten muss die
Tragfähigkeit des Gebäudes geprüft sein.
•
Rückenschutz 7 am Querbalken befestigen.
•
Wandschuhe RCS 12 an der einbetonierten Ver-
ankerung 13 befestigen
•
Kletterschuhe RCS 11 an Wandschuhen mit
zugehörigem Steckbolzen C4.1 befestigen und
Kletterklinken aktivieren C5.3
•
Anschlagpunkte:
Passbolzen Ø21x120 im Fahrwagen
Hinweis:
Der geeignete Rückfahrweg für den Fahrwagen ist
durch Versuche zu bestimmen, um die Klettereinheit
am Kran waagerecht hängend umzusetzen.
•
Führung der Konsoleinheit mit Seilen von siche-
rem Standplatz aus.
•
Konsoleinheit von unten in die geschlossenen-
Kletterschuhe 11 einführen.
Alternativ die Kletterschienen in geöffnete Klet-
terschuhe einführen und diese von sicherer Posi-
tion aus schließen.
Achtung!
Hängen beide Kletterschienen einwandfrei in beiden
Kletterschuhen?
A2.5
C4.1.
B2
