4.2 Hydraulikaggregat
23
23.5

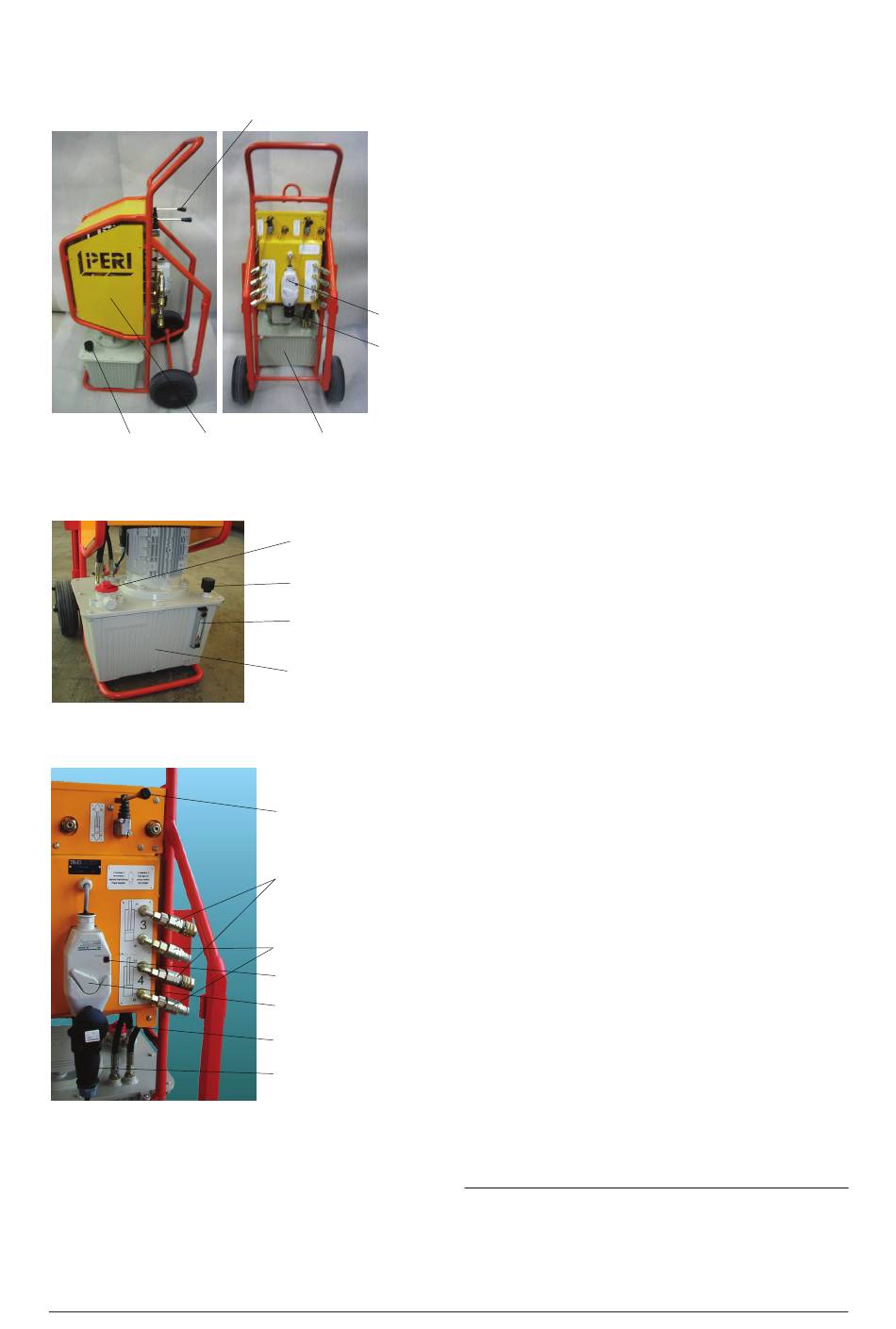

Abb. 12: Hydraulikaggregat
Abb. 13: Hydraulikölbehälter
Abb. 14: Anschlüsse Hydraulikaggregat
Kletterwerk und Hydraulik
23.1
23.2
23.3
23.4
23.7
23.5
23.6
23.4
23.1
23.8
23.9
23.10
23.2
23.3
24.1
24.2
Copyright 2008 PERI GmbH, Deutschland
23
Hydraulikaggregat RCS 4 x 190 bar,
1)
380-460V
für 4 Kletterwerke
Details siehe auch separate Betriebsanwei-
sung RCS Kletterwerk
23.1
Bedienhebel
23.2
Schaltereinheit
23.3
Strombuchse mit Phasenwender
23.4
Hydraulikölbehälter
23.5
Einfüllstutzen
23.6
Ölstandsanzeige
23.7
Ölfilter
23.8
Rücklauf zur Kolbenseite des Zylinders
mit Hydraulik-Schnellkupplung
(Buchse)
23.9
Zulauf zur Kolbenbodenseite des Zylin-
ders mit Hydraulik-Schnellkupplung
(Nippel)
23.10 Kontrollleuchte zur Drehfeldüberwachung
Zubehör für Zuleitung mit CEE-Dose
Betriebsspannung 380-400V/16A, 50Hz:
24.1
Adapterkabel RCS
Zubehör zur Montage eines Adapterkabels
Betriebsspannung 380-460V, 50-60Hz:
24.2
Kupplungsdose RCS, schwarz
1)
Hydraulikaggregate sind Sicherheitsteile
