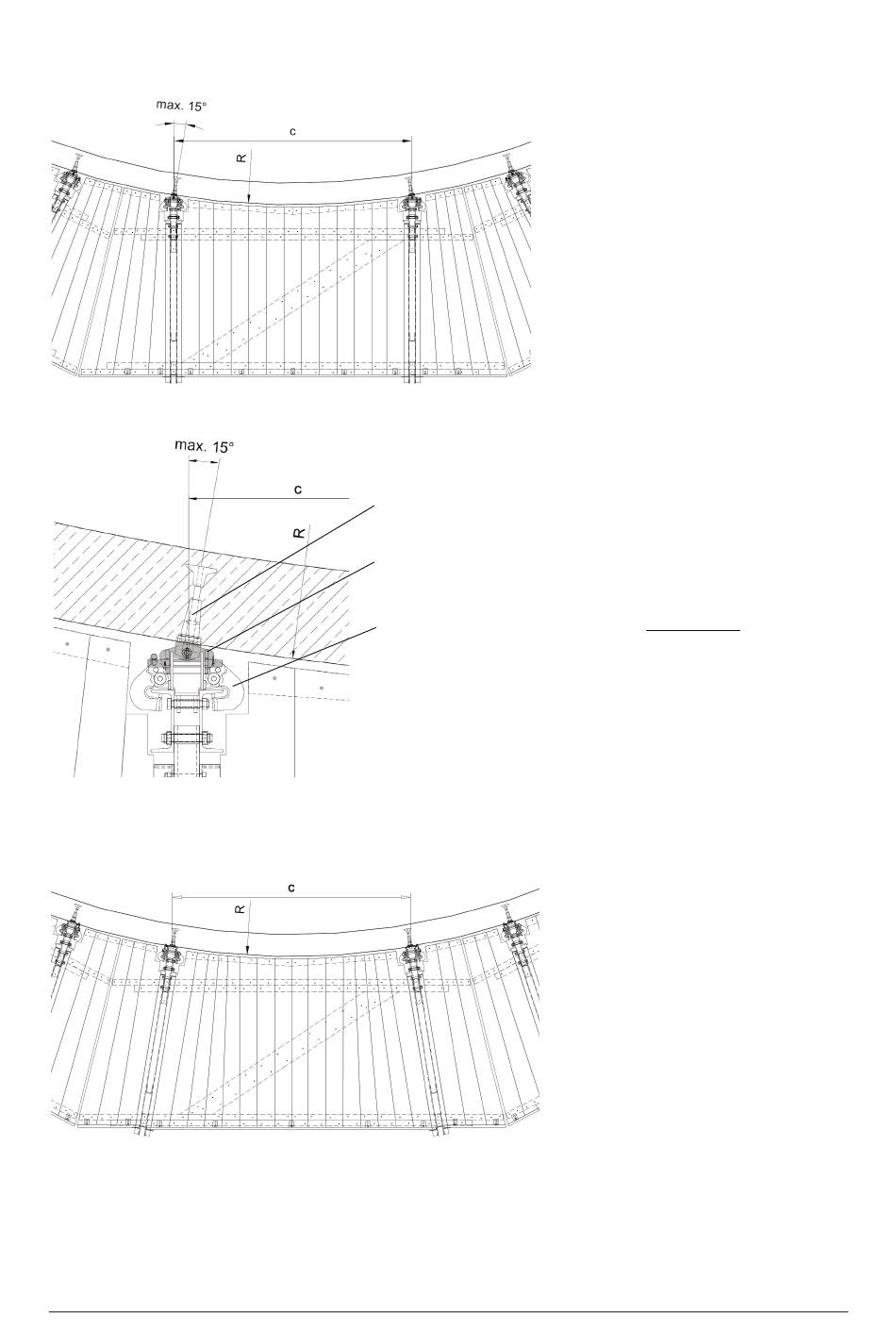

A2.9 Bühnen an runden Bauwerken
Abb. 36:
parallele Konsolenanordnung
Abb. 37:
Detail Wandschuh drehbar
Abb. 38:
radiale Anordnung
28 / 67
13
12.3
11
Copyright 2008 PERI GmbH, Deutschland
Konsolenanordnung parallel
Bei einer geführten Kletterschalung
sind an runden Bauwerken die Konso-
len parallel anzuordnen, um die Funk-
tion des Fahrwagens zu gewährleisten.
Der Wandschuh drehbar 12.3 kann
eingesetzt werden, um den Kletter-
schuh 11 mit der Verankerung 13 zu
verbinden.
Er gleicht Verdrehungen bis α = 15°
zwischen den Achsen der Veranke-
rung und der Fachwerkscheibe aus.
Für solche Einsätze ist ein separater
statischer Nachweis für den Wand-
schuh und die Verankerung erforder-
lich.
Mindestradius für den Einsatz des
Wandschuhs drehbar in Abhängigkeit
vom Ankerabstand c:
c
≥
R
(
⋅
2
sin
15
Konsolenanordnung radial
Bei einer radialen Anordnung der Klet-
terkonsolen müssen die Wand- und
Kletterschuhe nach dem Klettern un-
terhalb der Schalung montiert werden,
da die Schalung auf den Fahrwagen
nicht nach hinten verschoben werden
kann.
Zusätzlich sind Sondermaßnahmen für
die Belagträgerbefestigung und die
Aussteifung mit Gerüstrohren zu tref-
fen.
≈
×
