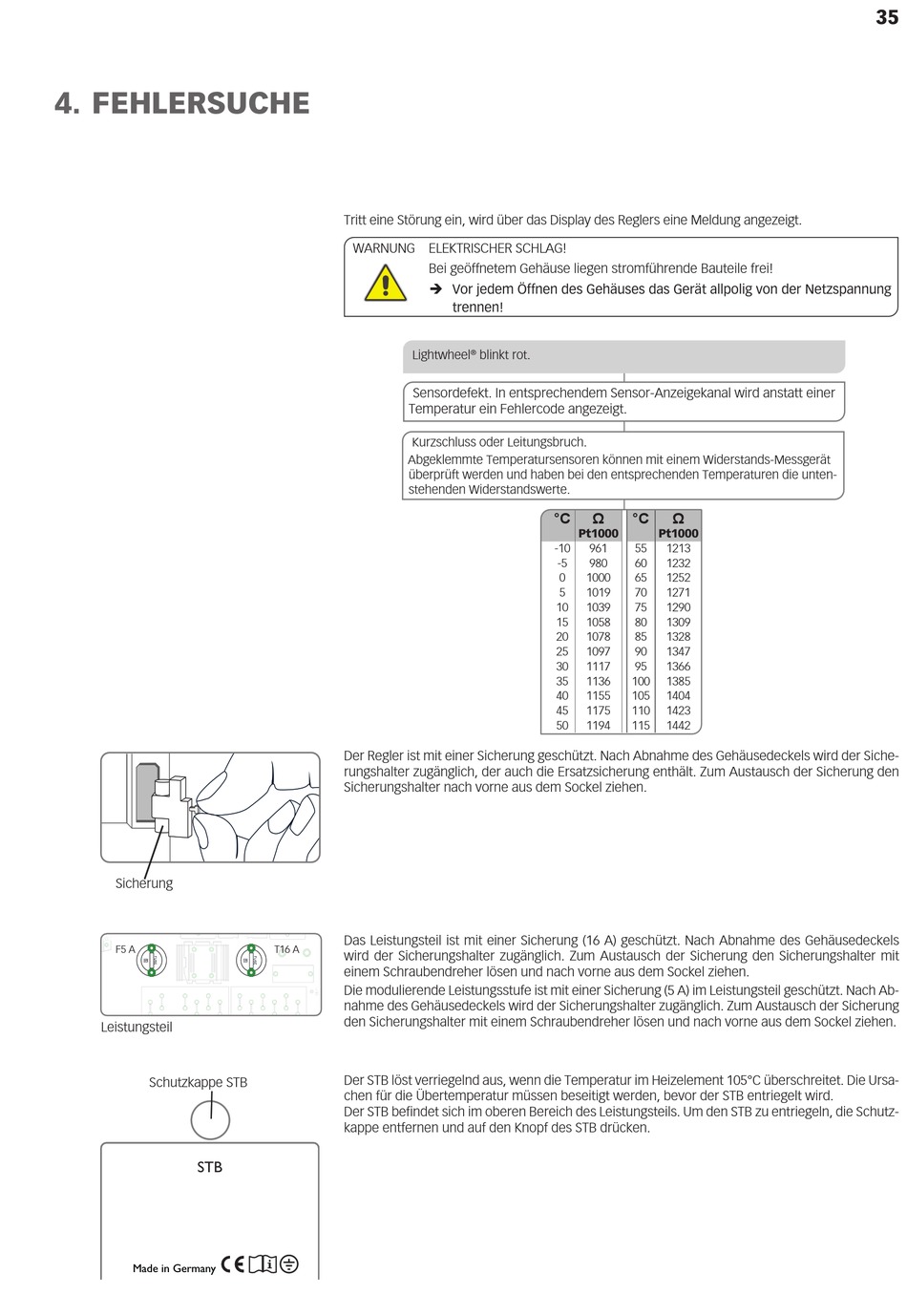

4. FEHLERSUCHE
Etikett t t
Etikett
Sicherung
F5 A
Leistungsteil
Schutzkappe STB
STB
Made in Germany
Tritt eine Störung ein, wird über das Display des Reglers eine Meldung angezeigt.
WARNUNG ELEKTRISCHER SCHLAG!
Der Regler ist mit einer Sicherung geschützt. Nach Abnahme des Gehäusedeckels wird der Siche-
rungshalter zugänglich, der auch die Ersatzsicherung enthält. Zum Austausch der Sicherung den
Wago 2091-1130
Wago 2091-1130
Sicherungshalter nach vorne aus dem Sockel ziehen.
Das Leistungsteil ist mit einer Sicherung (16 A) geschützt. Nach Abnahme des Gehäusedeckels
T16 A
wird der Sicherungshalter zugänglich. Zum Austausch der Sicherung den Sicherungshalter mit
einem Schraubendreher lösen und nach vorne aus dem Sockel ziehen.
Die modulierende Leistungsstufe ist mit einer Sicherung (5 A) im Leistungsteil geschützt. Nach Ab-
nahme des Gehäusedeckels wird der Sicherungshalter zugänglich. Zum Austausch der Sicherung
den Sicherungshalter mit einem Schraubendreher lösen und nach vorne aus dem Sockel ziehen.
Der STB löst verriegelnd aus, wenn die Temperatur im Heizelement 105°C überschreitet. Die Ursa-
chen für die Übertemperatur müssen beseitigt werden, bevor der STB entriegelt wird.
Der STB befindet sich im oberen Bereich des Leistungsteils. Um den STB zu entriegeln, die Schutz-
kappe entfernen und auf den Knopf des STB drücken.
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig von der Netzspannung
trennen!
Lightwheel
blinkt rot.
®
Sensordefekt. In entsprechendem Sensor-Anzeigekanal wird anstatt einer
Temperatur ein Fehlercode angezeigt.
Kurzschluss oder Leitungsbruch.
Abgeklemmte Temperatursensoren können mit einem Widerstands-Messgerät
überprüft werden und haben bei den entsprechenden Temperaturen die unten-
stehenden Widerstandswerte.
°C
Pt1000
-10
-5
0
5
10
15
20
25
30
35
40
45
50
Ω
°C
Ω
Pt1000
961
55
1213
980
60
1232
1000
65
1252
1019
70
1271
1039
75
1290
1058
80
1309
1078
85
1328
1097
90
1347
1117
95
1366
1136
100
1385
1155
105
1404
1175
110
1423
1194
115
1442
35
