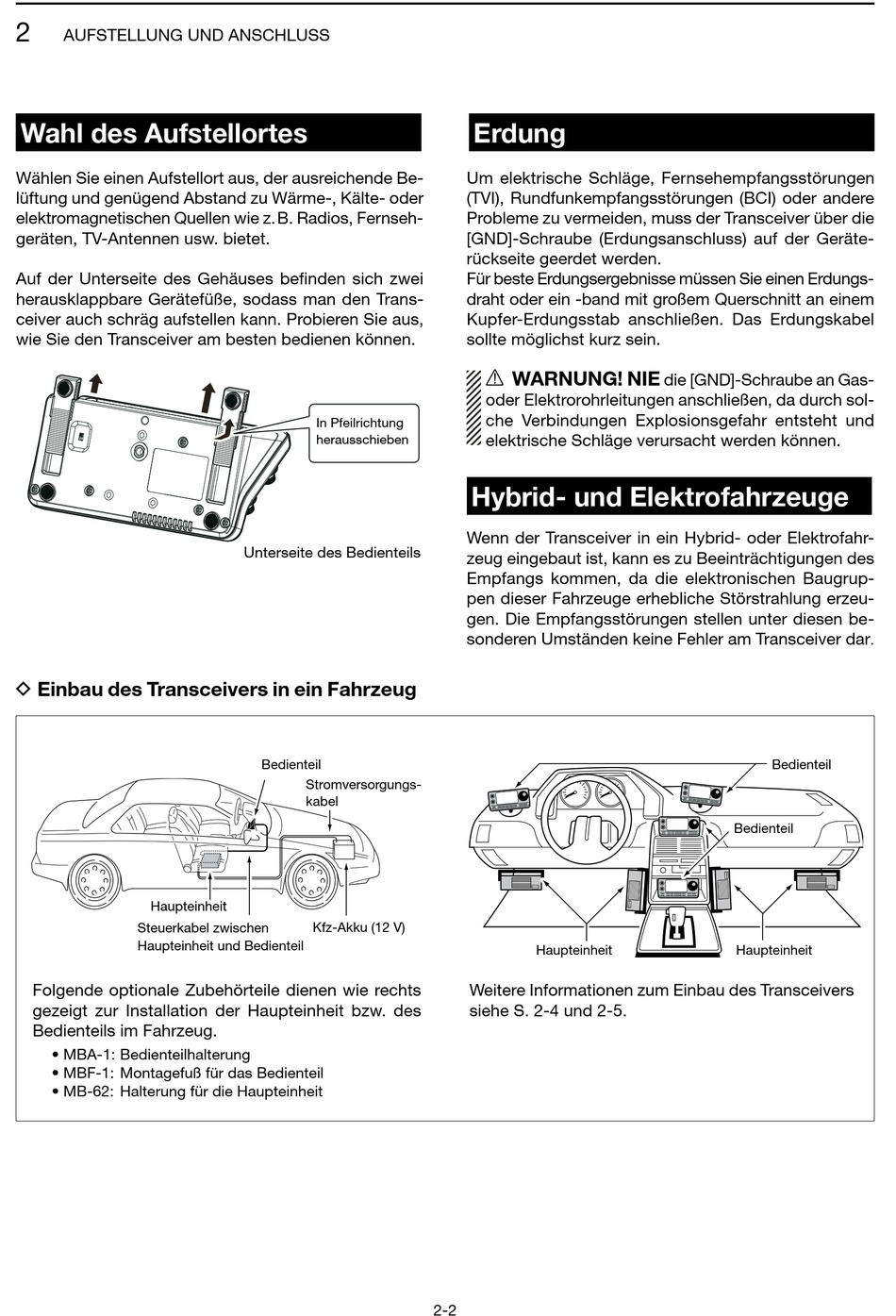

AUFSTELLUNG UND ANSCHLUSS

Wahl des Aufstellortes

Wählen Sie einen Aufstellort aus, der ausreichende Be-
lüftung und genügend Abstand zu Wärme-, Kälte- oder
elektromagnetischen Quellen wie z.B. Radios, Fernseh-
geräten, TV-Antennen usw. bietet.
Auf der Unterseite des Gehäuses befinden sich zwei
herausklappbare Gerätefüße, sodass man den Trans-
ceiver auch schräg aufstellen kann. Probieren Sie aus,
wie Sie den Transceiver am besten bedienen können.

D Einbau des Transceivers in ein Fahrzeug

Haupteinheit
Steuerkabel zwischen
Haupteinheit und Bedienteil
Folgende optionale Zubehörteile dienen wie rechts
gezeigt zur Installation der Haupteinheit bzw. des
Bedienteils im Fahrzeug.
• MBA-1: Bedienteilhalterung
• MBF-1: Montagefuß für das Bedienteil
• MB-62: Halterung für die Haupteinheit
In Pfeilrichtung
herausschieben
Unterseite des Bedienteils
Bedienteil
Stromversorgungs-
kabel
Kfz-Akku (12 V)

Erdung

Um elektrische Schläge, Fernsehempfangsstörungen
(TVI), Rundfunkempfangsstörungen (BCI) oder an dere
Probleme zu vermeiden, muss der Transceiver über die
[GND]-Schraube (Erdungsanschluss) auf der Geräte-
rückseite geerdet werden.
Für beste Erdungsergebnisse müssen Sie einen Erdungs-
draht oder ein -band mit großem Querschnitt an ei nem
Kupfer-Erdungsstab anschließen. Das Erdungskabel
sollte möglichst kurz sein.
R WARNUNG! NIE
oder Elektrorohrleitungen anschließen, da durch sol-
che Verbindungen Explosionsgefahr entsteht und
elektrische Schläge verursacht werden können.

Hybrid- und Elektrofahrzeuge

Wenn der Transceiver in ein Hybrid- oder Elektrofahr-
zeug eingebaut ist, kann es zu Beeinträchtigungen des
Empfangs kommen, da die elektronischen Baugrup-
pen dieser Fahrzeuge erhebliche Störstrahlung erzeu-
gen. Die Empfangsstörungen stellen unter diesen be-
sonderen Umständen keine Fehler am Transceiver dar
Haupteinheit
Weitere Informationen zum Einbau des Transceivers
siehe S. 2-4 und 2-5.
2-2
die [GND]-Schraube an Gas-
Bedienteil
Bedienteil
Haupteinheit
.
