12.11 X10 – Safety (STO)
Sicherheitsschaltung und Anlaufsperre (STO)

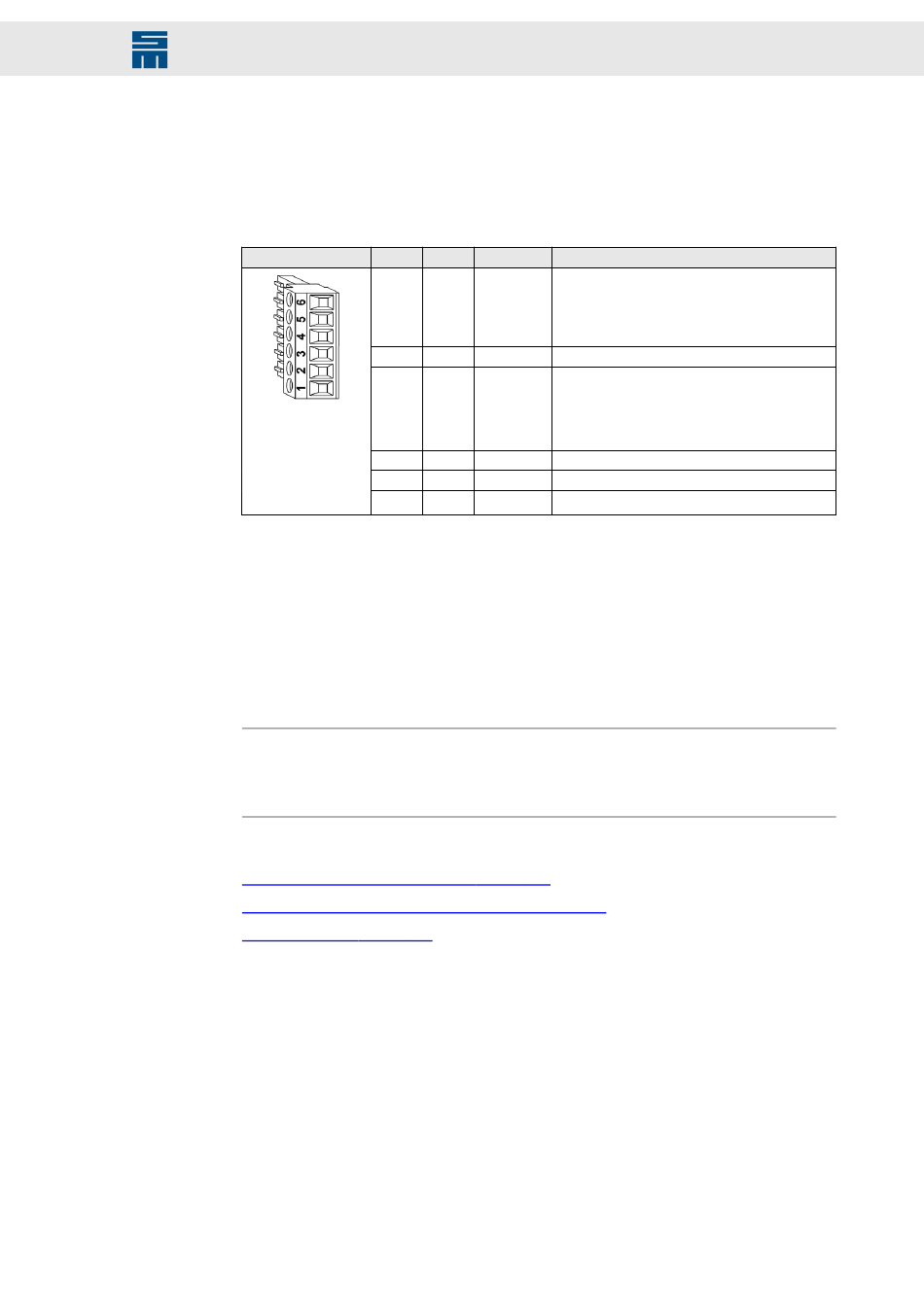

6-poliger Mini-Combicon Stecker, passend für Gegenstecker MC 1,5/ 6-ST-3,81
(Phoenix)
Gegenstecker X10
(1)
Der 24-V-Ausgang ist nicht zur Versorgung von externen Sicherheitsschaltungen geeignet, da die Nor-
men hierfür eine externe Versorgung verlangen. Wird die Sicherheitsfunktion (STO) nicht benötigt, dient
diese Spannung ausschließlich zum Brücken der Pins 1 und 3.
(2)
Bei aktuellen Geräten ist der Einschaltspitzenstrom intern auf 2 A/ 24 V pro Gerät begrenzt, der dann
bis zu 20 ms anliegt.
Angaben zu den Klemmanschlüssen
▸
Leiterquerschnitt starr/flexibel: 0,14 bis 1,5 mm²
▸
Anzugsdrehmoment: 0,22 bis 0,25 Nm
Hinweis
Das Leistungsteil ist nur aktiv, wenn SAFEA und SAFEB angeschlossen sind. Wird die
Sicherheitsfunktion (STO) nicht benötigt, müssen Pin 1 und Pin 3 zu Pin 6 gebrückt wer-
den.
Verwandte Themen
X10 – Sicherheitsschaltung (STO), Seite 149
Sicherheitsschaltung / Anlaufsperre (STO), Seite 179
Anschlussprinzip, Seite 190
Antriebssystem SD2 - Hardwarebeschreibung
Pin E/A Name Bedeutung
1 E SAFEA / Freigabe der Sicherheitsschaltung
OSSD1
▸
▸
2 – GND Bezugspotential
3 E SAFEB / Freigabe der Sicherheitsschaltung
OSSD2
▸
▸
4 A OUT3_B Ausgang 3 von Antrieb B
5 A OUT3_A Ausgang 3 von Antrieb A
6 A Logikversorgung 18 bis 28 Volt (ungeregelt)
(1)
24 V
Anschlussbelegung
Dauerlast ca. 15 mA/24 V
Einschaltspitzenstrom ist im Normalfall ver-
nachlässigbar.
Dauerlast ca. 160 mA/24 V
Einschaltspitzenstrom pro Gerät kann
8 A/24 V in den ersten 2 ms übersteigen.
(2)
