X71 - Netzeinspeisung Ps2; Motor-/Zwischenkreisanschluss 0362111Rf - SIEB & MEYER SD2 Serie Hardware-Beschreibung

Anschlussbelegung

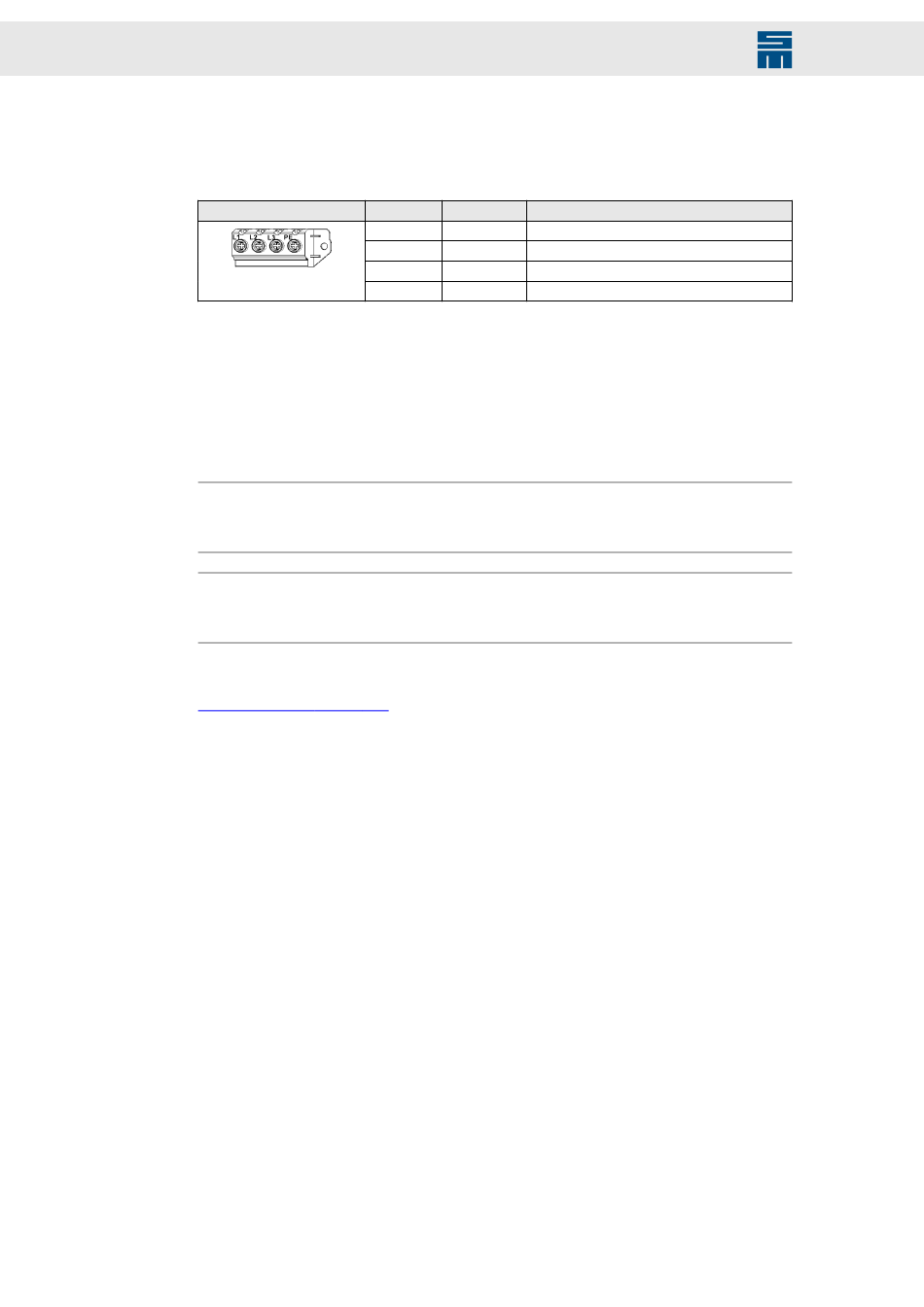

12.25 X71 – Netzeinspeisung PS2
4-polige Schraubklemme (Weidmüller)
Angaben zu den Klemmanschlüssen:
▸
Leiterquerschnitt: min. AWG 20 - max. AWG 1
▸
Leiterquerschnitt starr: 0,5 - 16 mm²
▸
Leiterquerschnitt flexibel: 6 - 50 mm²
▸
Abisolierlänge der Leiter: 18 mm
▸
Anzugsdrehmoment: 4 Nm
Hinweis
Beachten Sie, dass der zu verwendende Leiterquerschnitt von der Gesamtauslastung
Ihres Netzteils abhängt.
Hinweis
Beachten Sie, dass der zu verwendende Leiterquerschnitt von der Gesamtauslastung
Ihres Netzteils abhängt.
Verwandte Themen
Anschlussprinzip, Seite 190
12.26

Motor-/Zwischenkreisanschluss 0362111RF

Um die Kabel für Motor und Zwischenkreis anzuschließen, müssen Sie den Gehäuse-
deckel des Geräts abnehmen. Abhängig vom Auslieferungsdatum wird der Gehäuse-
deckel unterschiedlich abgenommen.
128
X71 Pin
1
2
3
4
Name Bedeutung
L1 Haupteinspeisung
L2 Haupteinspeisung
L2 Haupteinspeisung
PE Schutzleiter
Antriebssystem SD2 - Hardwarebeschreibung
