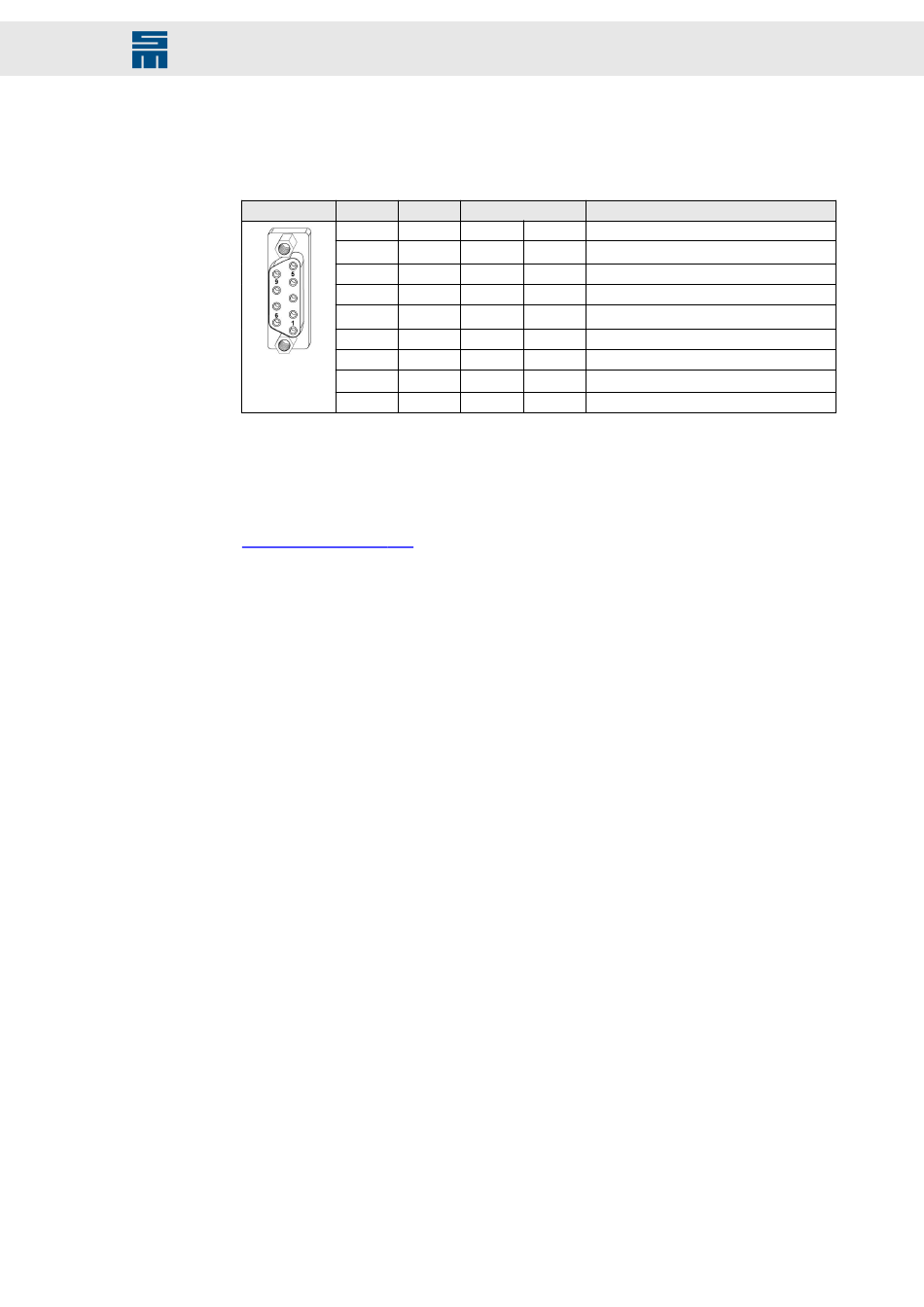

12.9 X8 – Resolver
9-polige Submin-D-Buchse
X8
(1)
Der Motortemperaturfühler wird zwischen GND und TEMP angeschlossen.
Schraubbolzen Flansch: max. Anzugsdrehmoment = 0,7 Nm
Verwandte Themen
X8 – Resolver, Seite 139
Antriebssystem SD2 - Hardwarebeschreibung
Pin E/A Name
1 E S1 Sinus
2 E/A GND
3 A R3 Rotor
4 E S2 Cosinus
5 E
(1)
TEMP
6 E S3 Sinus
7 A R1 Rotor
8 E/A GND
9 E S4 Cosinus
Anschlussbelegung
Bedeutung
Resolver S1
Masse
Resolver R3
Resolver S2
Motortemperaturfühler
Resolver S3
Resolver R1
Masse
Resolver S4
